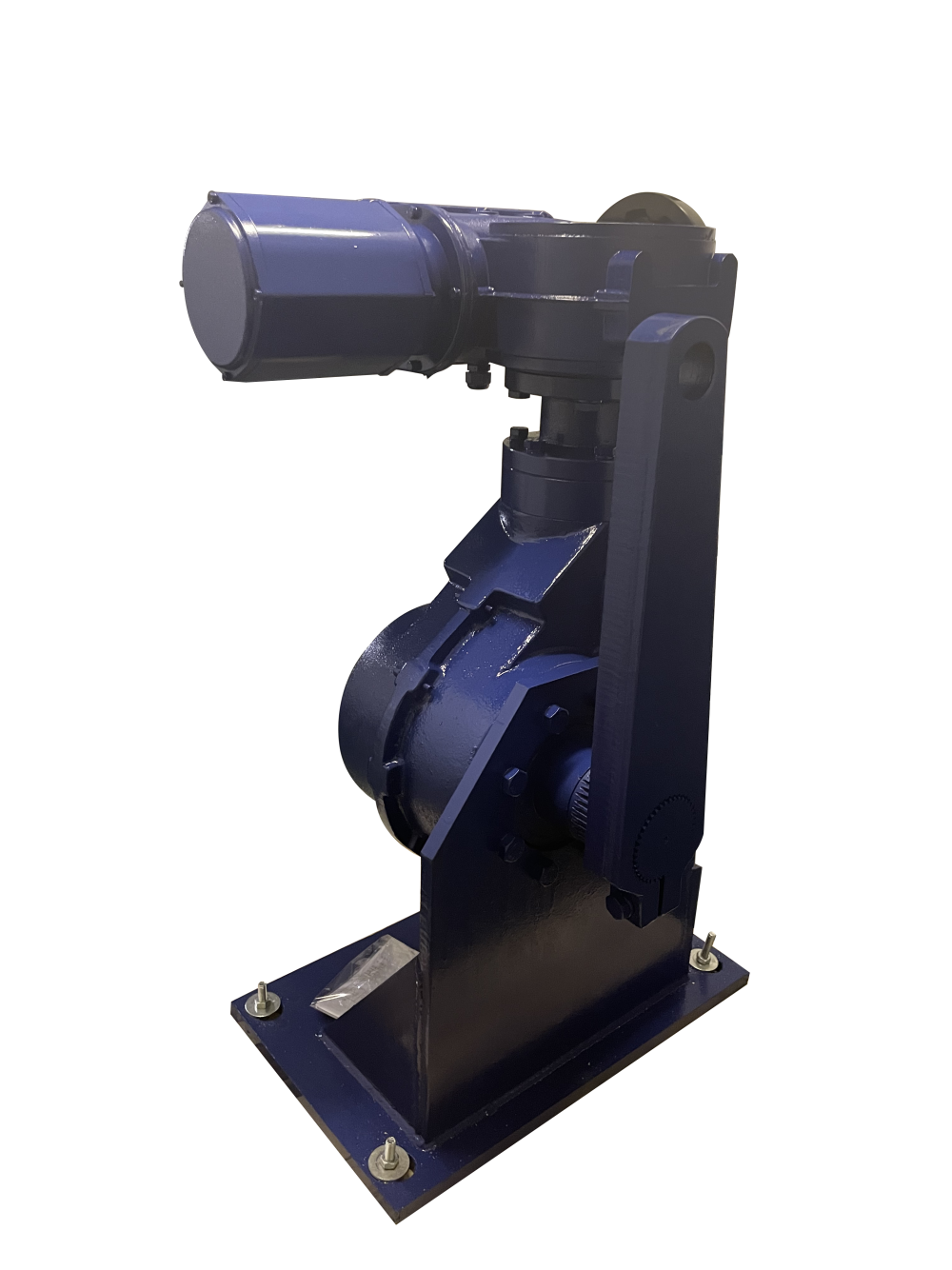

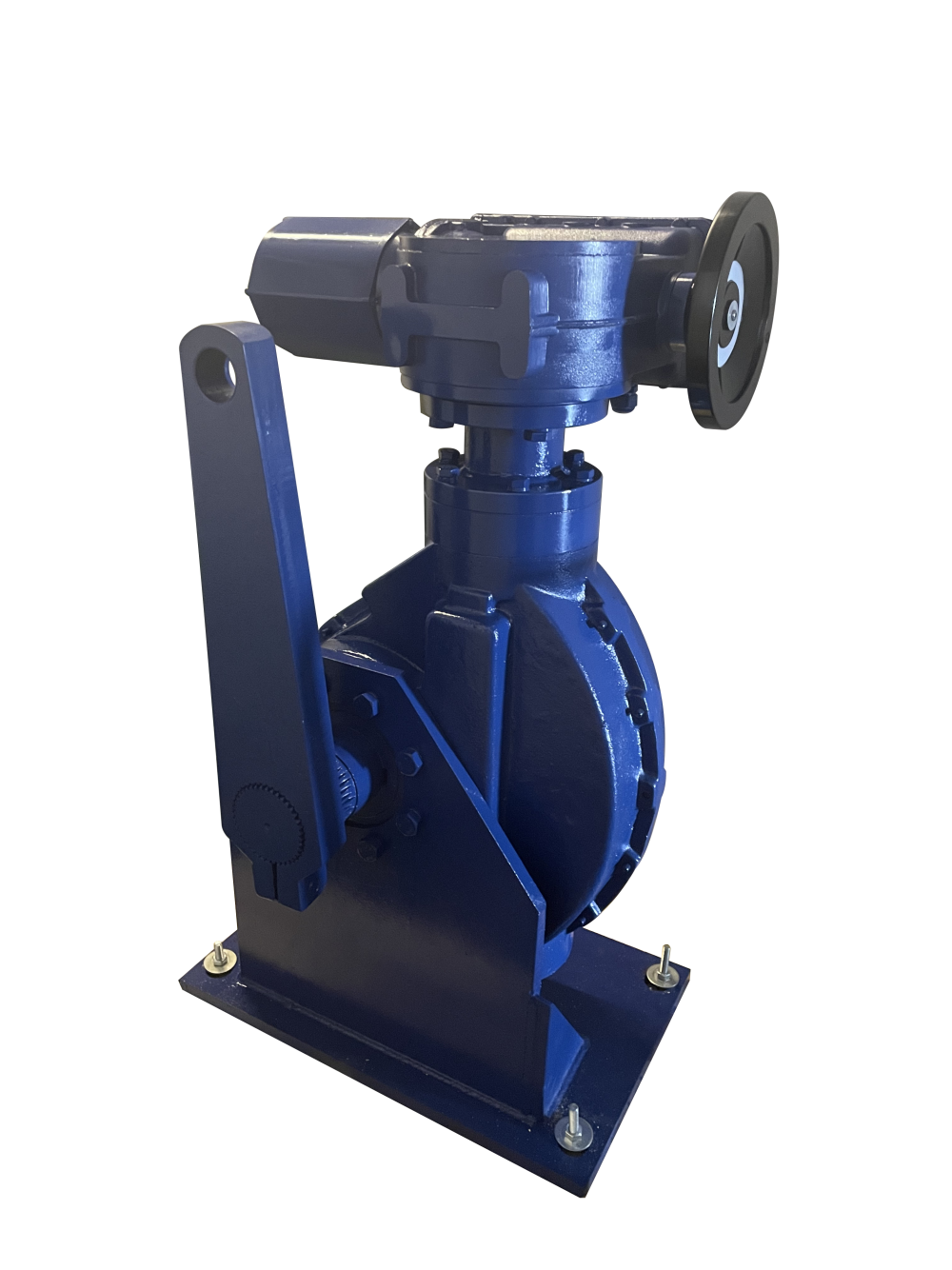

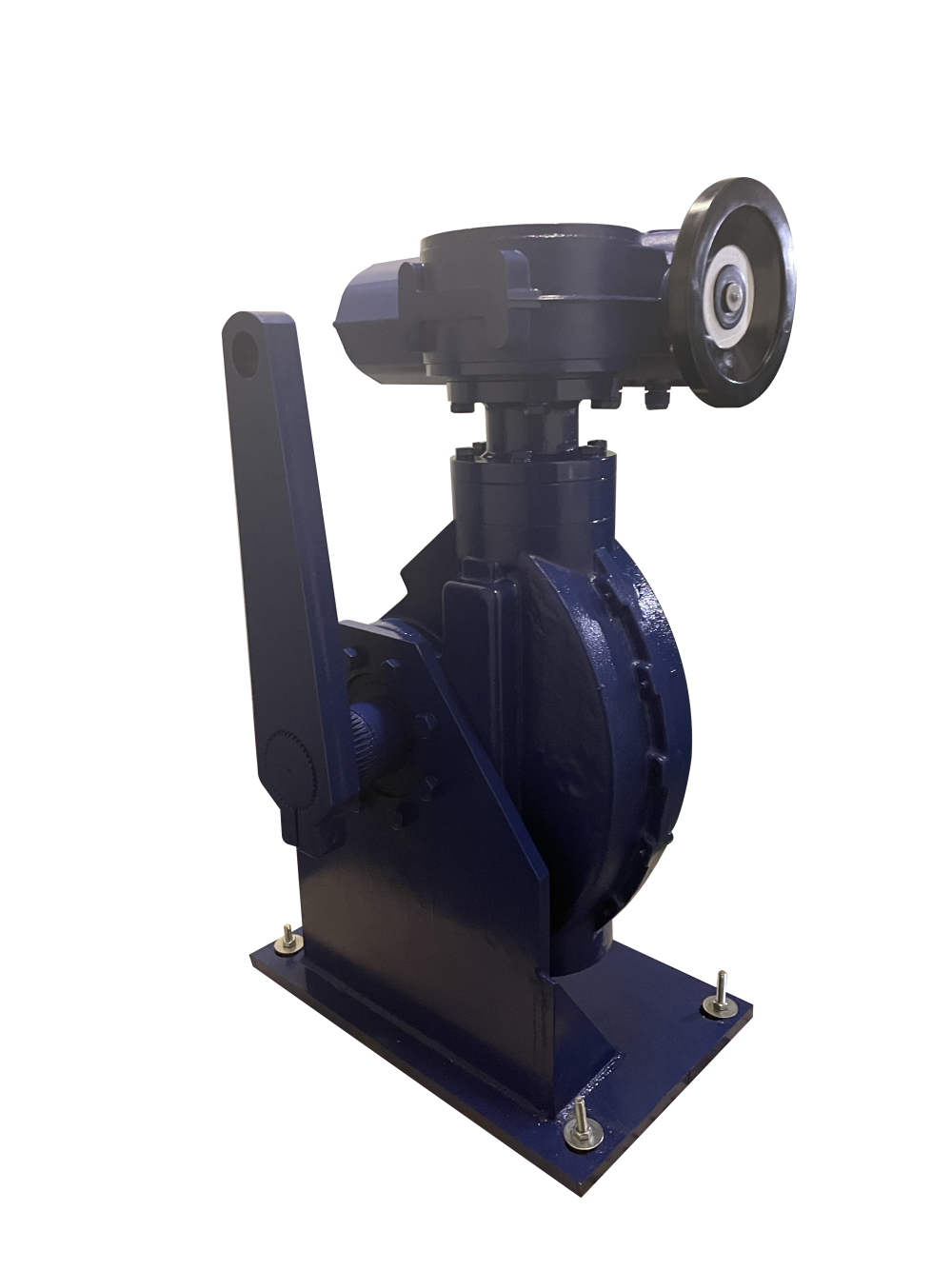

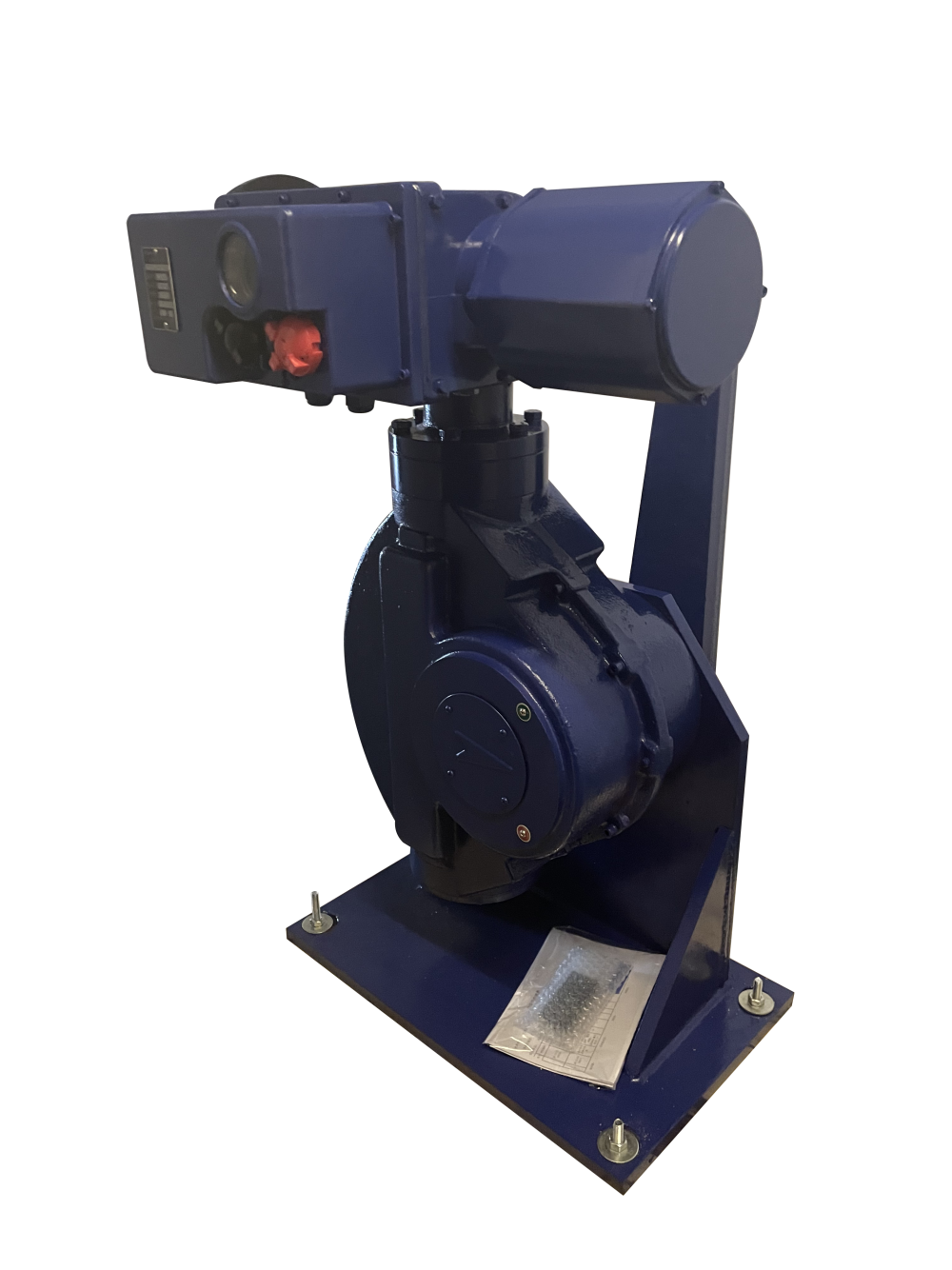

B+RS1200/F105H Интеллектуальный электропривод

B+RS1200/F105H Интеллектуальный электропривод

Основной принцип работы

Интеллектуальный электропривод, оснащенный высокоскоростным и низкоэнергоемким микроконтроллером, служит центральной интеллектуальной единицей сбора сигналов и управления, обеспечивая точную позиционировку для различных клапанов или устройств.

Операция точной позиционировки устройства.

Аналоговый сигнал от регулятора или передатчика преобразуется в позиционный позиционер, и микроконтроллер позиционного позиционера периодически проверяет этот входной сигнал и сигнал обратной связи о позиции. Когда эти два сигнала не сбалансированы, и как только отклонение превышает определенную область, контрольный сигнал будет усилен немедленно.

Включается трехфазный обратимый твердотельный реле или тиристорный ключ в интеллектуальном позиционере, приводя двигатель в движение в направлении уменьшения отклонения.

Затем приводится в действие редуктор, изменяющий открытие клапана. В то же время микроконтроллер также преобразует сигнал позиции открытия клапана в цифровой импульсный сигнал.

Число на дисплее, через цифровое дисплейное окно можно наблюдать за открытием клапана. Он также выводит модуль с током 4 - 20 мА, соответствующим заряду открытия клапана.

Аналоговый сигнал, токовый сигнал и входной сигнал полностью изолированы, поэтому может адаптироваться к различным компьютерным системам управления или системам DCS.

А. Для достижения оптимального управления и улучшения характеристик управления требуется осуществлять мониторинг на местах и процессов, а в случае возникновения неисправностей своевременно останавливать работу.

Б. Строгие требования к контролю требуют непрерывного мониторинга клапанов или технологических переменных, а также точной настройки и регулировки диагностических скважин.

Система управления.
