Основной тип спирально-намотанной прокладки из ПТФЭ

Введение в спирально-намотанные прокладки

Спирально-намотанные прокладки изготовлены из высококачественных металлических полос SUS304, SUS316 (в форме ?V? или ?W?) и других сплавных материалов, которые чередуются и перекрываются с мягкими материалами, такими как графит, асбест, прокладка из политетрафторэтилена (ПТФЭ), безасбестовые материалы и т.д. Металлические полосы закреплены точечной сваркой в начале и конце. Металлическая спирально-намотанная прокладка является одним из полуметаллических уплотнительных прокладок с хорошей упругостью. Структурная плотность металлической спирально-намотанной прокладки может быть изготовлена в соответствии с различными требованиями к усилию затяжки, а максимальная степень сжатия может быть контролирована с помощью внутренних и внешних стальных колец. Точность поверхности фланцевой уплотнительной поверхности, контактирующей с металлической спирально-намотанной прокладкой, не высока. Спирально-намотанные прокладки особенно подходят для случаев, когда нагрузка распределена неравномерно, усилие соединения легко ослабляется, температура и давление изменяются периодически, а также есть ударные или вибрационные воздействия. Спирально-намотанные прокладки являются идеальным статическим уплотнительным элементом для фланцевых соединений клапанов, насосов, теплообменников, башен, люков для обследования и люков для ручного доступа.

1. Основной спирально-намотанный прокладочный материал

Конструкционный тип, код и тип фланца спирально-намотанного прокладочного материала:

Основной вид Код Применяемая герметизирующая поверхность фланца Толщина (мм)

V-примитивы / кольца W-тип примитивов / кольца

Основной тип Тип A или R Заточенная поверхность, выпукло-вогнутая поверхность, плоская поверхность и канавочная поверхность 3,2; 4,5 4,8; 5,5; 7,5

С внутренним кольцом Тип B или RIR Заточенная поверхность, выпукло-вогнутая поверхность, плоская поверхность и канавочная поверхность 3,2/2

4,5/3 4,8/3,0

5,5/4,0

7,5/5,0

Наружное кольцо Тип C или CG Плоская или выпуклая

Тип с внутренним и наружным кольцами Тип D или CGI Плоская или выпуклая

2. Материалы:

1. Металлический лента для спирально намотанной прокладки

A. Используются холоднокатанные стальные ленты типа SUS304, SUS316L, SUS321 и другие с толщиной от 0,15 мм до 0,25 мм или определяются обеими сторонами путем переговоров.

B. Металлическая лента должна быть предварительно формованной в виде узкой ленты V-образной или W-образной формы, ее поверхность должна быть гладкой и чистой, без шероховатостей, неровностей, трещин, царапин, вмятин, ржавчины и других дефектов.

C. Значение твердости нержавеющей стали HV ≤ 200

2. Неметаллическая лента (наполнитель) для спирально намотанной прокладки

Неметаллический наполнитель - специальная асбестовая лента, гибкая графитовая лента, лента из политетрафторэтилена, немасбестовая волокнистая лента, мика лента и т.д. Толщина ленты составляет 0,3 - 1,0 мм.

B. Потери при прокаливании специального асбеста должны быть менее 25%.

C. Содержание ионов хлора в неметаллической ленте ≤ 100 ppm

D. Рекомендуемая температура и давление эксплуатации для различных сред и неметаллических лент

3. Основные технические параметры различных неметаллических материалов спирально намотанной прокладки:

Материаловедение Идентификационный код Температура (℃) Максимальное рабочее давление Применяемая среда Коэффициент сжатия % Коэффициент отскока % Коэффициент релаксации напряжения %

расширенный графит F.G. - 220--550 250 Бар Коррозионная среда 18--30 ≥17 ≤18

Специальная асбестовая лента ASB - 150--450 100 Бар Общая герметичность 18--30 ≥19 ≤28

тефлон PTFE - 200-- 250 100 Бар Коррозионная среда 18--30 ≥15 ≤13

Неасбестовый материал NAF - 100--350 100 BAR Общая герметичность 18--30 ≥19 ≤28

Мика MICA - 150--800 100 BAR Сверхвысокая температура 18--30 ≥19

Керамика CER - 200--1090 100 BAR Ультравысокая температура 18--40 ≥19

Следующая таблица используется для выбора материала внутреннего кольца и металла обмотки:

Название материала Аббревиатурный знак Твердость (HB) Температура (°C)

SUS 304 three hundred and four 130~180 - 195~+550

SUS 316L 316L 130~180 - 100~+550

SUS 321 триста двадцать один 130~190 - 195~+760

HASTELLOR-B2 HASTB двести пятнадцать - 185~+1090

INCONEL-600 INC600 сто пятьдесят - 100~+1090

MONEL-400 MON сто пятьдесят - 130~+820

титан TI двести пятнадцать - 195~+1090

Толщинный допуск основного тела спиральной прокладки:

проект Толщина (мм) Допуск (мм)

Толщина прокладки 4,5, 3,2 + ноль два

-0.1

Толщина кольца три ± ноль целых двадцать пять сотых

В следующей таблице показана допуск на диаметр спирально намотанной прокладки (т.е. номинальный диаметр трубы для фланца)

DIN (мм) ANSI B16.5

BS1560 (мм)

Mss sp-44 API 605 допуск

Внутренний диаметр кольца

Внутренний диаметр прокладки <= шестьсот <= 24" >= 26" и <=34" ± ноль целых пять десятых

>600 и <=800 > 24" и <=34" >= 36" и <=60" ± ноль целых девять десятых

>800 и <=1600 > 34" и <=60" ± один целый три десятых

>1600 > 60" ± один целый шесть десятых

Внешний диаметр прокладки <= шестьсот <= 24" <= 24" ± ноль целых девять десятых

>600 и <=16000 > 24" и <=60" > 24" и <=60" ± один целый восемь десятых

одна тысяча шестьсот > 60" ± два целых два десятых

Диаметр наружного кольца >= 1/2" и <=60" ± ноль целых девять десятых

<=600 <= 24" 0-1.0

>600 и <=1000 > 24" и <=34" 0-1.8

>1000 и <=1600" > 34" и <=60 0-2.2

4. Основные эксплуатационные параметры обычных металлографитовых спирально-намотанных прокладок следующие:

Коэффициент спирально-намотанной прокладки m=2.5-4

Рабочее давление спирально-намотанной прокладки ≤25MPa

Температура эксплуатации спирально-намотанной прокладки от - 196 °C до 700 °C (не выше 600 °C в окислительной среде)

Минимальное предварительное натяжение спирально-намотанной прокладки y=68MPa

5. Технические стандарты:

1. Иностранные стандарты производства спирально-намотанных прокладок: ASME b16.20, ASME B16.5, ASME b16.47 a (b), BS en1092, JIS, NF и др.

2. Домашний стандарт: hg20610-2009 спирально-намотанная прокладка для фланцев стальных труб, европейская система Министерства химической промышленности

Hg20631-2009 спирально-намотанная прокладка для фланцев стальных труб

GB / t4622.2-97 государственный стандарт размеров спирально-намотанных прокладок для фланцев труб

JB / t4719-92 стандарт Министерства машиностроения для спирально-намотанной прокладки для трубчатого теплообменника

JB / t90-94 стандарт Министерства машиностроения для спирально-намотанной прокладки для фланцев трубопроводов

JB / t4705-2000 стандарт Министерства машиностроения для спирально-намотанной прокладки для фланцев сосудов под давлением. Для получения дополнительной информации о стандартах или требованиях, пожалуйста, свяжитесь с нами

6. Введение продукта

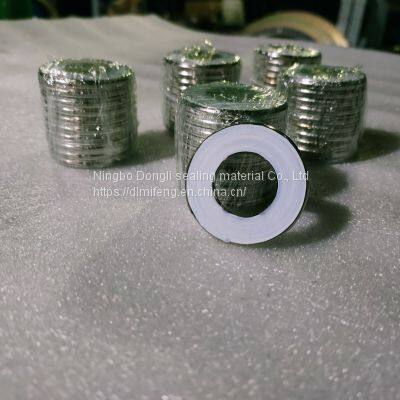

Данный продукт представляет собой металлическую прокладку свернутого типа А, изготовленную в соответствии с государственным стандартом. Материалом служат лента из стали 304 и гибкий графит. Форма продукта - О-образная, как показано на рисунке ниже. Продукт обладает привлекательным внешним видом, отличным качеством и высокой универсальностью.
