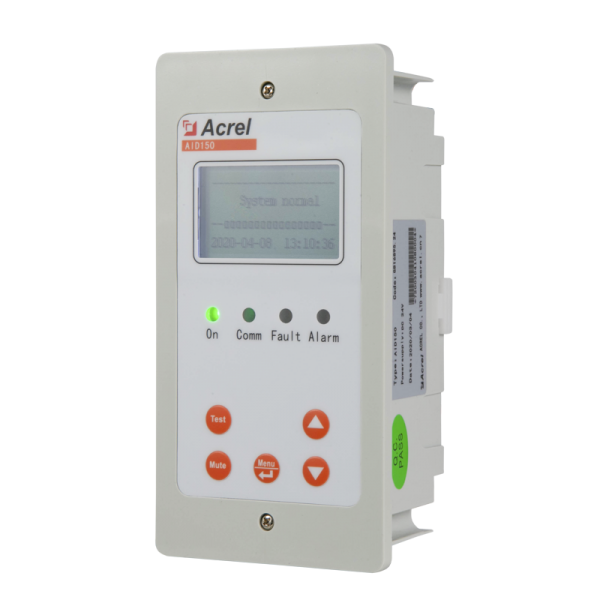

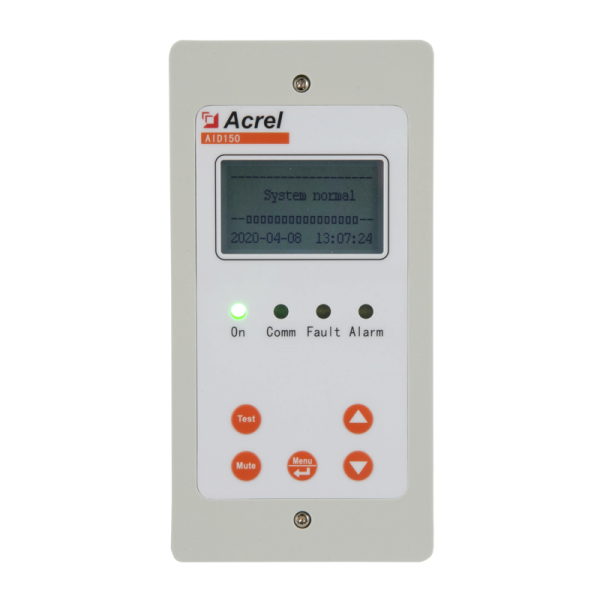

AID150 Цифровые удаленные индикаторы для мониторинга изоляции линий на медсестройской станции

Общие сведения

Будильник и индикатор AID150 предназначен для визуальной и звуковой индикации сигналов тревоги от медицинских интеллектуальных изоляционных мониторов ACREL AIM-M10, AIM-M100, AIM-M200, а также монитора остаточного тока AIM-R100. Он соответствует требованиям ГОСТ 16895.24-2005/IEC 60364-7-710:2002.

Описание функций

Мониторинг реальных данных и выдача тревоги по полевой шине;

Удаленная настройка параметров;

Звуковая сигнализация с функцией отключения звука.

Технические параметры

1 Введение

Медицинская информационно-технологическая система используется главным образом в важных медицинских помещениях 2 класса, таких как операционные, отделения интенсивной терапии (ICU/CCU), обеспечивая безопасное, надежное и непрерывное распределение электроэнергии для важного оборудования в этих местах. Устройство для мониторинга электрической изоляции и определения местоположения неисправностей в медицинских системах разработано на основе многолетнего опыта компании Acrel Electric в области счетчиков электроэнергии, с учетом особых требований к мониторингу электрической изоляции и определению местоположения неисправностей в распределительных системах электроэнергии в медицинских помещениях 2 класса. Продукты позволяют осуществлять реальное время мониторинг изоляции, нагрузки и температуры изолирующего трансформатора в системе IT, а также имеют функции определения местоположения цепи с проблемой электрической изоляции системы и централизованного мониторинга множеством систем. Продукты соответствуют положениям корпоративного стандарта Q31/0114000129C013-2016 ?Инструмент для мониторинга электрической изоляции в системах IT?.

Продукты для мониторинга изоляции и локализации неисправностей медицинских ИТ-систем (пятикомплектовый набор) включают трансформатор медицинской изоляции серии AITR, интеллектуальный измеритель изоляции медицинского назначения AIM-M100, трансформатор тока AKH-0.66P26, источник постоянного тока ACLP10-24 и централизованный сигнализатор и индикатор серии AID (AID100, AID120, AID130, AID150), которые показаны в таблице 1.

2. Функциональные характеристики

2.1 Функциональные особенности трансформатора медицинской изоляции серии AITR

* Коэффициент трансформации между первичной и вторичной обмотками равен 1:1;?

* Между обмотками применена двойная изоляция, а также предусмотрен электростатический экран.?

* В каждом пакете проводов установлен датчик температуры PT100 для контроля температуры трансформатора изоляции;?

* Используется для преобразования системы TN в систему IT (систему без заземления) после трансформатора изоляции.

2.2 Функциональные особенности медицинского интеллектуального измерителя изоляции AIM-M100

* Функции реального времени мониторинга и сигнализации об авариях сопротивления изоляции относительно земли, нагрузочного тока трансформатора и температуры обмотки трансформатора контролируемой ИТ-системы;

* Может использоваться вместе с локатором изоляционных аварий, дистанционно запускать локализацию аварий и отображать результаты локализации в случае возникновения аварий изоляции;

* Реальное время мониторинга аварий разрыва линии, аварий разрыва датчика температуры и аварий разрыва функциональной заземляющей линии контролируемой системы, а также выдача сигнализации об аварии при возникновении аварии;

* Функции релевой сигнализации об аварии, светодиодной индикации аварии и других функций индикации аварий; ? Два вида технологий полевой шины связи, которые используются для коммуникации с централизованной сигнализацией и дисплейными приборами, генератором тестовых сигналов, локатором изоляционных аварий и управляющим программным обеспечением верхнего уровня, а также для реального времени мониторинга состояния работы ИТ-системы.

* Функция регистрации событий, которая позволяет записывать время возникновения сигнала тревоги и тип неисправности, что удобно для операционных персоналов при анализе условий работы системы и своевременном устранении неисправностей;

2.3 Функциональные особенности централизованного устройства сигнализации и индикации AID100/120/130/150

* Значения сигнализации по изоляционному сопротивлению, значений сигнализации по нагрузочному току и значений сигнализации по температуре трансформатора каждого измерителя изоляции системы могут быть дистанционно настроены.

* При наличии изоляционных неисправностей, перегрузках, чрезмерного повышения температуры трансформатора напряжения или неисправностях в кабельной системе в любой контролируемой системе централизованное устройство сигнализации и индикации может обеспечить соответствующую звуковую и световую сигнализацию, а также возможность ручного отключения звукового сигнала тревоги.

2.4 Функциональные особенности источника постоянного тока ACLP10-24

* Использовать изолированный линейный трансформатор, обладающий такими характеристиками, как высокая способность противодействовать помехам и малый коэффициент пульсаций и т.д.

* Входное напряжение переменного тока 220 В, выходное напряжение постоянного тока 24 В, максимальная выходная мощность 3 Вт;

* Используется для питания постоянным током 24 В для централизованных сигнализационных и индикационных приборов серии AID и других приборов.

2.5 Функциональные особенности токового трансформатора AKH-0.66P26

? Максимальный измеряемый ток составляет 60 А, коэффициент трансформации 2000:1;7

? Работает с измерителем изоляции AIM-M100 для измерения нагрузочного тока изолирующего трансформатора.

3 Нормативные документы

◆ ГОСТ 16895.24-2005/IEC 60364-7-710: 2002 Электроустановки в зданиях раздел 7-710: Требования к специальным электроустановкам или местам размещения ---- медицинские помещения;

◆ IEC 61557-8-2007 Электробезопасность низковольтных распределительных систем до 1000 В переменного тока и 1500 В постоянного тока. Измерительные, контрольные и испытательные устройства для защитных испытаний раздел 8: Устройства контроля изоляции для систем IT;

◆ IEC 61557-9-2007 Электробезопасность низковольтных распределительных систем до 1000 В переменного тока и 1500 В постоянного тока. Измерительные, контрольные и испытательные устройства для защитных испытаний раздел 9: Устройства определения мест повреждения изоляции для систем IT;

◆ JGJ 16-2008 Код проектирования электроснабжения гражданских зданий;

◆ GB19212.1-2008/IEC61558-1: 2005 Безопасность силовых трансформаторов, источников питания, реакторов и подобных изделий. Часть 1: Общие требования и испытания;

◆ GB19212.16-2005/IEC61558-2-15: 1999 Безопасность силовых трансформаторов, источников питания и подобных изделий. Часть 16: Особые требования к изолирующим трансформаторам для питания в медицинских помещениях.

Типичная схема подключения
