Вертикальная непрерывная литьевая машина для производства медных прутков из катодной меди

Машина непрерывного вертикального литья из катодной меди в медный пруток

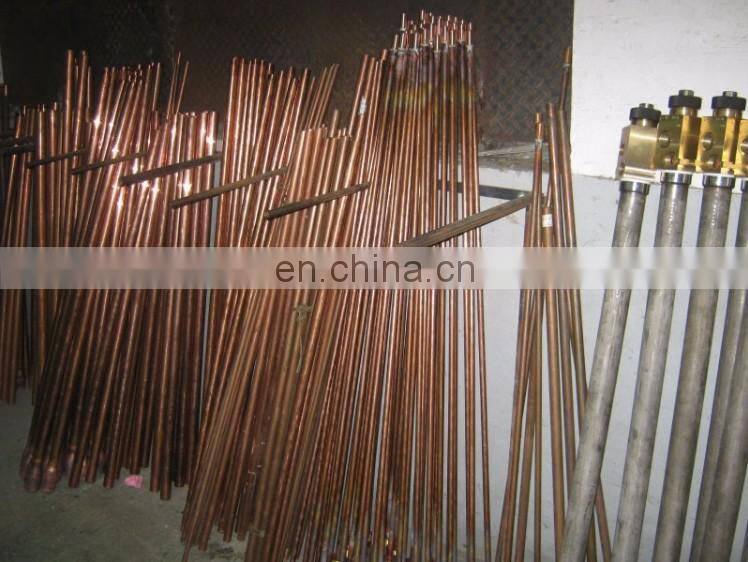

Машина непрерывного литья медных прутков специально используется для изготовления медных прутков различных размеров.На производственной линии машины непрерывного литья медных прутков катод меди помещается в печь с помощью подъемной системы для подсушивания → Настраивается скорость подачи материала в соответствии со скоростью литья. Катод меди подается в плавильную печь для плавления (для предотвращения окисления используется уголь) → Перетекает в переходную часть (для предотвращения окисления по-прежнему используется уголь) → Перетекает в термопечь → Перетекает в кристаллизатор, и выходят медные прутки → Перетекает в литейное устройство → Проходит через выходной каркас → Проходит через разделительную полку (для разделения каждого прутка)  → Проходит через натяжной башенный станок (для контроля скорости наматывания) → Проходит через наматывающее устройство, и завершается намотка.

Состав машины

2. Медная плавильная канавка и кристаллизатор

3. Машина непрерывного литья

4. Рама направляющего шкива

5. Ограничивающее устройство

6. Двухстаниционная намоточная машина

7. Система охлаждающей воды

8. Система электропривода и управления

9. Система загрузки

10. Термометр

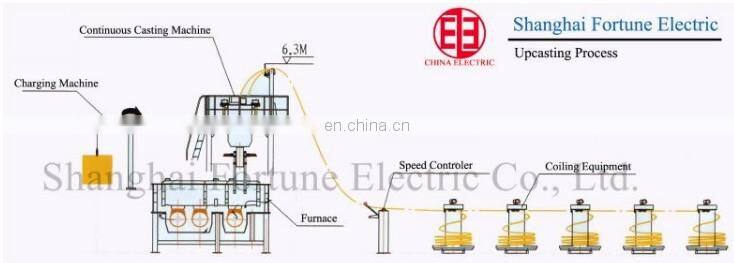

Технологическая схема

Основные технические параметры

Составные изображения

Печь (плавильная печь и термопечь)

Эта линия производства медных прутков использует промышленно - частотную индукционную печь, которая состоит из корпуса печи, рамы печи и индуктора. Снаружи корпус печи имеет стальную конструкцию, а внутри он состоит из огнеупорных кирпичей и кварцевого песка. Функция рамы печи - поддерживать всю печь. Печь закреплена на основании с помощью ножных винтов. Индуктор состоит из катушки, водяного рубашка, железного сердечника и медного кольца. На стороне высокого напряжения есть катушки с водяным рубашкой. Напряжение регулируется ступенчато от 90В до 420В. На стороне низкого напряжения есть короткозамкнутые медные кольца. После создания электрической цепи в медном кольце с помощью электромагнитной индукции может возникнуть большой ток. Большой ток может расплавить медное кольцо и электролитическую медь, помещенную в печь. Водяной рубашка и катушка охлаждаются водой. Охлаждающая вода циркулирует и подается системой охлаждающей воды.

Канал плавления меди и кристаллизатор

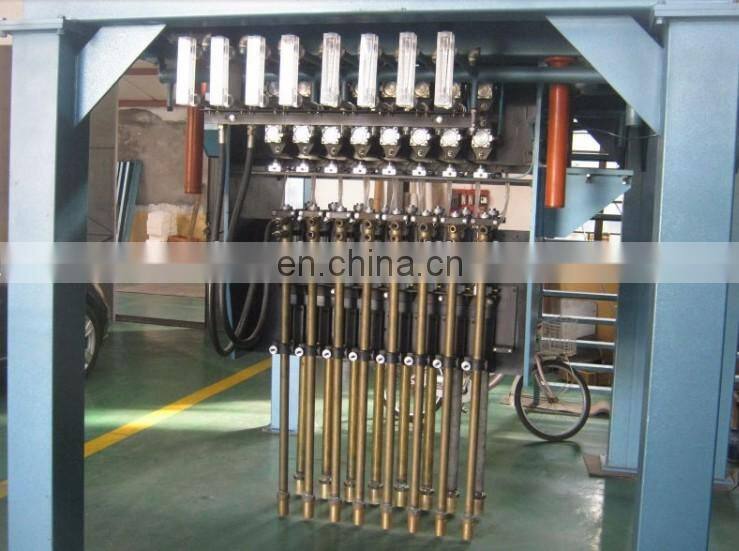

Машина непрерывного литья

Машина непрерывного литья медных прутков является главной частью производственной линии. Она состоит из тягового механизма, механизма следования уровня жидкости и охладителя.

Тяговый механизм состоит из асинхронного сервопривода, двух групп тяговых роликов и т.д. Он может производить 0 - 1000 кратное интервальное вращение в минуту и тянуть медный пруток непрерывно с помощью тяговых роликов. Один из тяговых механизмов может приводить в движение 5 тяговых роликов и тянуть 5 медных прутков. Механизм следования уровня жидкости обеспечивает относительную стабильность глубины погружения охладителя в медную жидкость. Охладитель может охлаждать медную жидкость до образования медного прутка путем теплообмена. Каждый охладитель можно заменять и управлять отдельно.

Рама направляющих шкивов

Рама направляющих шкивов установлена над машиной непрерывного литья. Она состоит из платформы, опоры, вертикального направляющего шкива и цилиндра. Она может направлять медный пруток к каждой двухголовой намоточной машине без помех.

Ограниченное устройство

Устройство ограничения представляет собой два устройства, установленные между рамой направляющего шкива и двухголовым вентилятором. Оно оснащено 5 группами 24В верхних и нижних ограничителей, которые могут контролировать скорость двухголового вентилятора с помощью электрического сигнала, генерируемого при контакте медного стержня с верхним или нижним ограничителем.

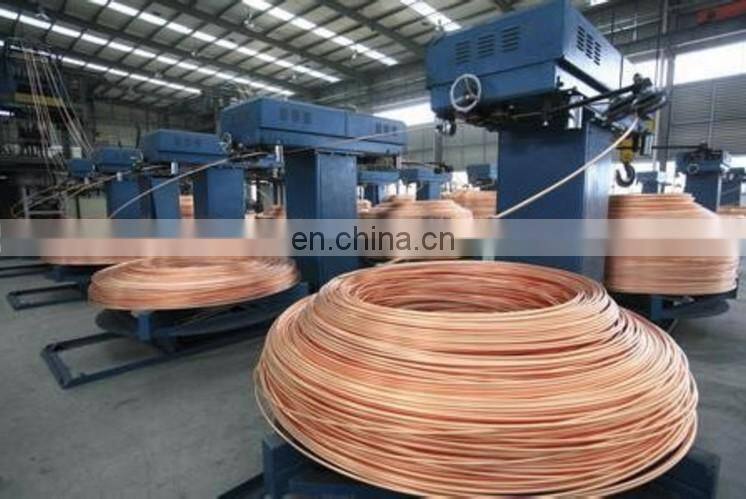

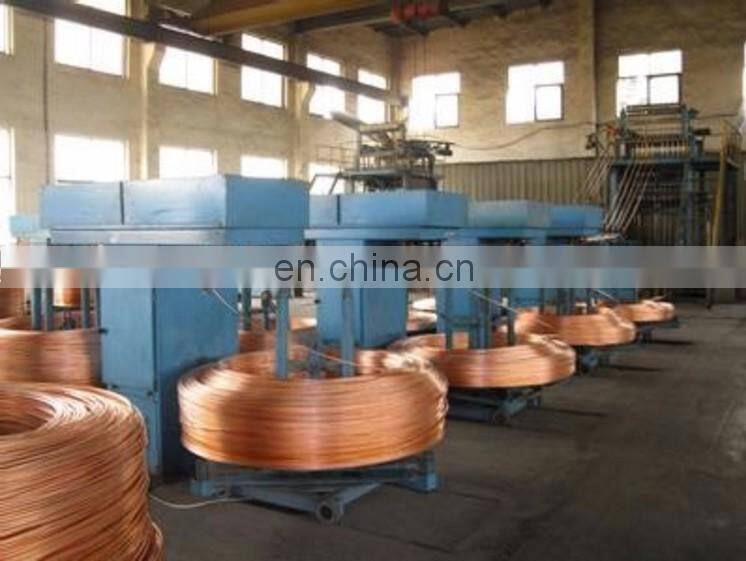

Двустаночная намоточная машина

Двустаночная намоточная машина состоит из протяжных роликов, вращающегося шасси и намоточного узла. Каждая двустаночная намоточная машина может намотать два медных стержня.

Система охлаждающей воды

Система охлаждающей воды представляет собой циркуляционную систему. Она может обеспечивать подачу охлаждающей воды с давлением 0.2 - 0.4 МПа для морозильника, водяной рубашки, катушки. Она состоит из бассейна объемом 150 м3, водяного насоса, труб и охлаждающей башни. Температура воды, подаваемой в систему, составляет 20 - 30, а расход воды - 50 м3/ч7, Электрическая система.

 Метод охлаждения: Вода входит и выходит через два отверстия.

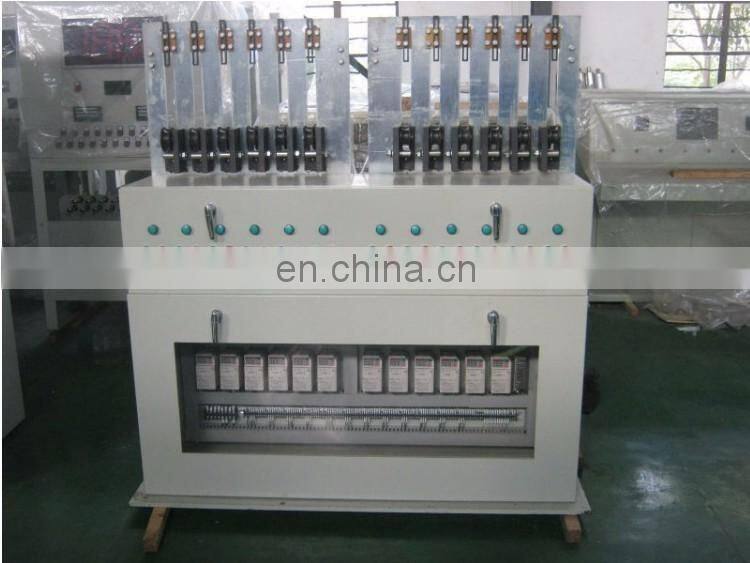

Система электрического управления

Система электрического управления состоит из системы электропитания и системы управления.
Система электропитания обеспечивает энергией каждый индуктор через шкафы электропитания. Система управления управляет комбинированной печью, основной машиной, двухголовным вентилятором и системой охлаждающей воды, обеспечивая их работу в порядке. Система управления комбинированной печью состоит из системы плавильной печи и системы выдерживальной печи. Шкаф управления плавильной печью и шкаф управления выдерживальной печью установлены рядом с системой. Система может загружать целые листы меди.

Наша служба

1.  Запрос ответ в течение 24 часов.

2.  Гарантировать, что каждая цена практична и персонализирована в соответствии с вашими требованиями.

3.  Предоставить предложения по дизайну и план размещения для цеха клиента.редоставьте технические характеристики вспомогательного оборудования.

5.  Предоставьте профессиональные монтажные чертежи до оформления заказа.

6.  Инженеры готовы оказать службу по обслуживанию машин за рубежом.

7. Наша фабрика всегда приветствует ваше посещение. Мы можем проводить вас к нашим местным клиентам.

8. Гарантия качества: 12 месяцев за исключением расходных частей.
