Электрический счетчик цифровой трехфазной мощности Acrel AMC72L-E4/KC с сертификатом CE

Тип счетчика

Основные функции

Дополнительные функции

Функции совместного выбора

AMC72-E4/KC

AMC72L-E4/KC

Трехфазное напряжение, Нулевая последовательность напряжения

Трехфазный ток, Нулевая последовательность тока

Трехфазная активная мощность, Общая активная мощность

Трехфазная реактивная мощность, Общая реактивная мощность

Трехфазная полная мощность, Общая полная мощность

Трехфазный коэффициент мощности, Общий коэффициент мощности

Частота, Фазовый угол напряжения, Неравенство напряжения и тока, Прямая и обратная мощность

Четырехквадрантная энергомерация, Отображение системного времени

1 канал интерфейса RS485 / Протокол Modbus-RTU и стандарт DLT645.

①2DI+2DO+1Ep(K)

②4DI+2DO(K)

③Запись событий (SOE)

④Измерение суммарных гармоник (H)

①③④

②③④

AMC96-E3/KC

AMC96L-E3/KC

①4DI+2DO+1Ep(K)

②2DI+2DO+1Ep(K)

③Запись событий (SOE)

④Измерение 2-31-й гармоники (H)

⑤2-канальный аналоговый выход (M)

①③④

②③④⑤

AMC96-E4/KC

AMC96L-E4/KC

AMC72-E/KC

AMC72L-E/KC

однофазное напряжение.однофазный ток

активная мощность, реактивная мощность, полная мощность

Коэффициент мощности

Частота

Четырехквадрантная измерение энергии, Отображение системного времени

1 канал интерфейса RS485 / Протокол Modbus-RTU и стандарт DLT645.

①2DI+2DO+1Ep(K)

②4DI+2DO(K)

?

?Технические параметры

Значение

Iвход

Соединение

Однофазный двухпроводный,?трехфазный трехпроводный, трехфазный четырехпроводный

FЧастота

45-65 Гц

VНапряжение

RНапряжение:

однофазное :переменный ток 100В.400В

Трехфазное: переменный ток 3×57.7В/100В(100В).3×220В/380В(400В).3×380В/660В(660В)(только размер 96)

NПримечание:Профиль 72 не подходит для высоковольтных приложений

Перегрузка:1.2 кратная номинальной (непрерывная) : 2 кратная номинальной в течение 1 секунды

Потребление электроэнергии:<0.5ВА

CТок

Номинальное значение: переменный ток IA.5А

OПерегрузка:1,2 кратность номинального значения(непрерывная);10 кратность номинального значения в течение 1 секунды

PПотребление энергии:<0.5ВА

Выход

EЭлектроэнергия

Режим вывода: импульс фотореле с открытым коллектором

Pульсовая константа: 10000 имп/кВт.ч(настраиваемая).см. схему соединений для подробностей;

Cообщение

Порт RS485, протокол Modbus -RTU, протокол DLT645 (версии 07 и 97).

скорость передачи данных 1200 ~ 38400

Fункции

Вход коммутации

Вход сухого контакта, встроенное питание;

Выход коммутации

Режим вывода:?Выход нормально открытого контакта реле

Нагрузка контакта: переменный ток 250В/3А. постоянный ток 30В/3А

Аналоговый выход

0-5В,0 - 20мА,4 - 20мА

?Класс точности

Частота:0.05Гц,Ток.Напряжение:0.2 класса,Реактивная мощность:1.0 класса,Реактивная электроэнергия:1.0 класса,Активная мощность:0.5 класса,Активная электроэнергия: 0.5 класса,Измерение 2-31-й гармоники:±1%

?PИсточник питания

AC/DC 85-265В

Потребление электроэнергии≤10ВА

Безопасность

Прочность электрической изоляции на промышленной частоте

Между источником питания//выходом коммутации//входом тока//входом напряжения и передачей//коммуникацией//выходом импульсов//входом коммутации AC 2 кВ 1 мин;

Между источником питания.выходом коммутации.входом тока.входом напряжения AC 2 кВ 1 мин;

Между передачей.коммуникацией.выходом импульсов.переключение входного напряжения переменного тока 1 кВ в течение 1 мин;

Сопротивление изоляции

Вход.От выходного конца до корпуса машины >100 МΩ

Среда

Температура

работа: от -25°C до +65°C хранение: -40°C до +80°C

Влажность

≤93% RH Без конденсации

Высота над уровнем моря

≤2500 м

Контур

Размер лицевой панели

Размер корпуса

Размер выреза

Ширина

Высота

Ширина

Высота

Глубина

Ширина

высота

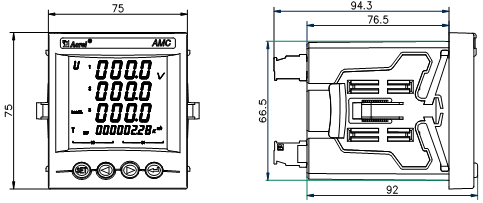

72 ?квадратный

75

75

66.5

66.5

94.3

67

67

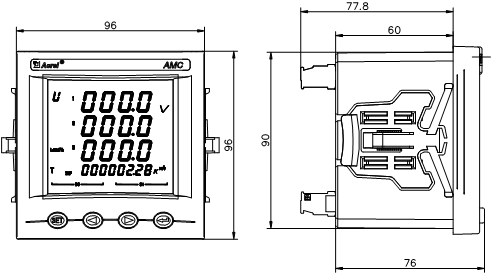

96 квадратный

96

96

90

90

77.8

92

92
