11 кВ трехжильный кабель с ХЛПЭ и трансформатором

 а, Жилы и сечения

1,  2,  3,   3+1,   3+2,    3+3,  4,    4+1,    4+2,   5 и так далее.

Количество жил и площадь поперечного сечения (мм2) :
1 жила 1.5-800     25-800     25-1200     25-1200     35-1200     50-1200     50-1200     50-1200
2 жилы 1.5-185     25-185
3 жилы 1.5-400     25-400     25-400     25-400     35-400     50-400     50-400     50-400 5 ядер 2,5 - 400       25 - 400

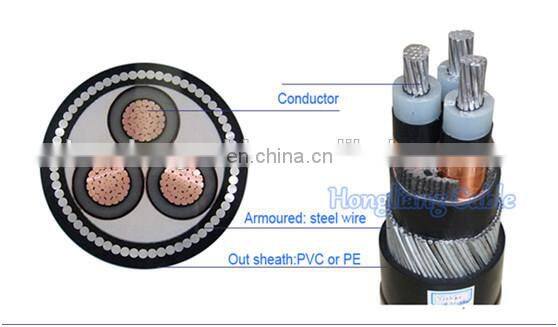

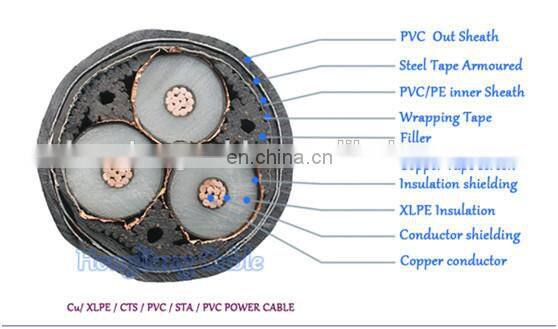

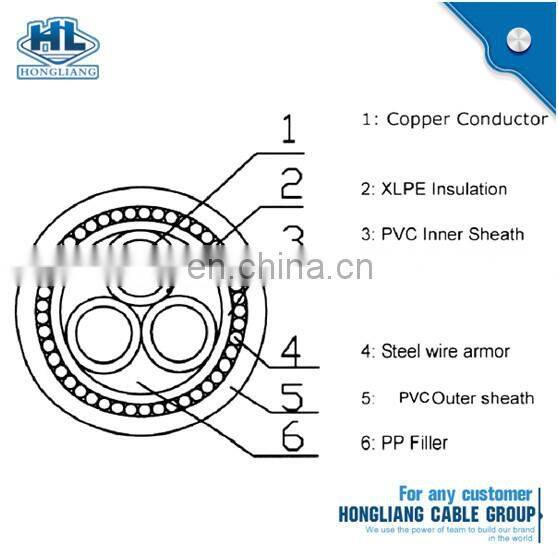

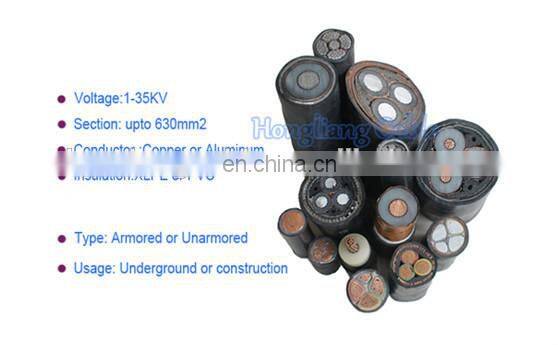

b, Конструкция кабеля XLPE/PVC  SWA:

Проводник: Одножильный или многожильный медный
Изоляция: Сшитый полиэтилен (XLPE) или Поливинилхлорид (PVC)
Наполнитель: Полипропиленовый волоконный материал с намотанным ленточным стяжателем
Стяжка: Ленточный стяжатель
Внутренняя оболочка: Поливинилхлорид (PVC)
Армирование: Гальванизированным стальным проволочным армированием (SWA) или стальной ленточным армированием (STA)
Оболочка: Поливинилхлорид (PVC)

c, Номинальное сечение кабеля XLPE/PVC  SWA:
Площадь (мм2): 1,5 2,5 4 6 10 16 25 35 50 70 95 120 150 185 240 300 400 500 630 800

d. Эксплуатационные характеристики кабеля XLPE/PVC  SWA:
 1)Максимальная температура работы проводника:  90°C
Во время короткого замыкания (продолжительностью менее 5 секунд) максимальная температура проводника кабеля не должна превышать 250°C
2)Радиус изгиба кабеля:
Одноконтурный кабель: Неармированный кабель 20D, Армированный кабель 15D
Многоконтурный кабель: Неармированный кабель 15D, Армированный кабель 12D.
 Примечания: D означает фактический внешний диаметр кабеля

е, Особенности кабеля XLPE/PVC  SWA :

 Силовой кабель с изоляцией из XLPE обладает не только превосходными электрическими и механическими свойствами, но и высокой стойкостью к химической коррозии, термоустойчивостью и устойчивостью к воздействию окружающей среды. Его конструкция проста. Постоянная рабочая температура составляет +90 °C. Он удобен в использовании и может быть уложен без ограничений по уровню.

Силовой кабель с изоляцией из XLPE и стальной проволокой арматуры: Силовой кабель с изоляцией из XLPE/PVC имеет ряд преимуществ перед кабелями с бумажной изоляцией и PVC-изоляцией. Кабель XLPE обладает высокой электрической прочностью, механической прочностью, высокой стойкостью к старению, устойчивостью к воздействию окружающей среды, антикоррозионными свойствами, а также простой конструкцией, удобством использования и более высокой постоянной рабочей температурой. Его можно укладывать без ограничений по уклону.

A, B, C.

 2 Стандарт:

IEC60502, а также BS6346, VDE, AS/NZS и т.д. или по запросу заказчика.

 3 Номинальное напряжение (кВ):

1-й класс 0.6/1 1.8/3 3.6/6 6/10 8.7/15 12/20 18/30 21/35
2-й класс 1/1 3/3 6/6 8.7/10 12/15 18/20 - 26/35

 4 Применение:

1)Эти кабели наиболее подходят для непосредственного укладки в грунт или для установки на лотках или в кабельных каналах.  Если есть
риск механического повреждения, следует использовать броневые кабели.

2) Для укладки в землю по маршруту с большим перепадом высот, способные выдерживать внешние механические усилия.
