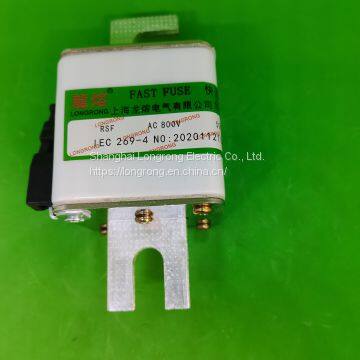

Быстрая плавкая вставка RS3-380В 300А

I. Обзор Быстрая плавкая вставка серии RS для защиты полупроводниковых приборов, производимая компанией LONGRONG (далее - быстрая плавкая вставка), предназначена для цепи переменного тока с частотой 50 Гц, номинальным напряжением 250 - 1000 В, номинальным током 30 - 5000 А, и служит для защиты выпрямительных диодов, тиристоров и комплектов преобразовательных устройств, состоящих из полупроводниковых приборов, от короткого замыкания и определенной перегрузки, которая не допускает перетоков тока. Быстрая плавкая вставка соответствует государственным стандартам: ГОСТ 13539.1 - 92, ГОСТ 13539.4 - 92, которые эквивалентны стандартам Международной электротехнической комиссии; IEC269 - 1, IEC269 - 4. Быстрая плавкая вставка прошла типовые испытания в низковольтном электротехническом испытательном стенде, назначенном Центром контроля качества Китая, и все испытательные позиции были приняты. Быстрая плавкая вставка обладает такими характеристиками, как большая номинальная мощность, высокая разрывная способность, высокая скорость плавления, значительные токограничительные характеристики, низкое перенапряжение, малый разрывный I2T, низкие номинальные потери мощности, небольшие габариты, удобство монтажа, безопасность и надежность, а также надежное индикация после плавления. 2. Значение обозначений моделей Примечание: *: D = 40, O = 60 (могут не быть указаны), G = 70 **: 1 = 48×48, 2 = 58×58, 3 = 72×72, 4 = 85×85, 5 = 105×105, 6 = 120×120 Пример: 1. RSF - 5G 1000В/1600А - PK означает быструю плавкую вставку RSF - 1000В/1600А, керамическую трубку: 105×105×70. Конструкция: плоская плита, одиночное исполнение, с устройством индикации переключателя. 2. RSF - 3 800В/1400А - M2C означает быструю плавкую вставку RSF - 800В/1400А, керамическую трубку: 72×72×60. Конструкция: шинный тип, двойное исполнение, с устройством индикации ударника. Три. Основные параметры Основные параметры быстрых плавких вставок серии RSF приведены в таблице 1: Четыре. Нормальные условия работы: 1. Верхняя граница температуры окружающего воздуха не превышает +40 градусов, нижняя граница не ниже -5 градусов, среднее значение за 24 часа не превышает +35 градусов, а среднегодовое значение не превышает +20 градусов. 2. Высота над уровнем моря места установки не превышает 2000 м. 3. Монтируется в не взрывоопасной среде, где нет газов или проводящих пыльцевых частиц, способных коррозировать металл и разрушать изоляцию. 4. При максимальной температуре +40 градусов влажность не превышает 50%. При более низких температурах допускается более высокая относительная влажность (например, 90% при +20 градусов). В таких условиях, вследствие изменения температуры, допускается конденсат. 5. Продукт может быть установлен вертикально, горизонтально или под углом, и на рабочем месте не должно быть сильных вибраций и ударов. 6. При номинальном токе продукта более 1250 А и длительном использовании более 70% номинального тока продукт должен быть подключен к водоохлаждающей шине или принудительному воздушному охлаждению. 5. Конструкция: Быстрая плавкая вставка имеет традиционную конструкцию заполненной закрытой трубки. Заполнитель обычно представляет собой традиционный сыпучий кварцевый песок. Для более высокого номинального напряжения или меньших размеров плавкой вставки некоторые спецификации продуктов применяют новейшую технологию закрепленного кварцевого песка. Продукты, использующие новую технологию, имеют значительно улучшенную разрывную способность и различные показатели качества. Микроразъем в устройстве индикации быстрой плавкой вставки представляет собой микроразъем LXW2 - 11. Его основные параметры: ~380В 5А. Разъем имеет пару нормально открытых и пару нормально закрытых контактов, а усилие действия ≤500 г. Основные формы установки быстрых плавких вставок включают: P - тип - плоский тип, M - шинный тип, ZM - прямой шинный тип. Методы установки типа P подразделяются на: одиночное исполнение, двойное исполнение, тройное исполнение; методы установки типа M подразделяются на: одиночное исполнение, двойное исполнение (одиночное исполнение может быть установлено в соответствии с потребностями монтажа, контактное усилие не требуется изгибать, а контактный лепестковый вывод выходит в требуемом направлении).
