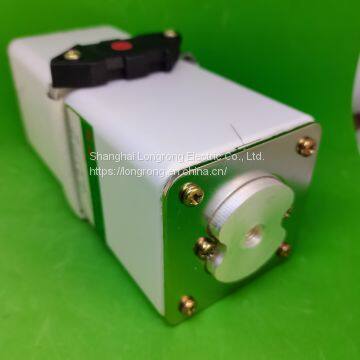

Быстрая плавкая вставка STF6-690/800A

I. Обзор Быстроразрывные предохранители серии RS для защиты полупроводниковых приборов, изготовленные компанией LONGRONG (далее - быстроразрывные предохранители), предназначены для цепи переменного тока 50 Гц, номинальное напряжение 250 - 1000 В, номинальный ток 30 - 5000 А, в качестве короткозамыкательной и определенной защитой от перегрузки, не допускающей перетоков, для выпрямительных диодов, тиристоров и комплектов преобразовательных устройств, состоящих из полупроводниковых приборов. Быстроразрывные предохранители соответствуют национальным стандартам: ГБ13539.1 - 92, ГБ13539.4 - 92, которые эквивалентны стандартам Международной электротехнической комиссии: IEC269 - 1, IEC269 - 4. Быстроразрывные предохранители прошли типовые испытания на низковольтных электротехнических испытательных стендах, утвержденных Центром контроля качества Китая, и все испытательные параметры соответствуют требованиям. Быстроразрывные предохранители обладают следующими характеристиками: большой номинальной мощностью, высокой разрывной способностью, высокой скоростью отключения, значительными токограничивающими характеристиками, низким перенапряжением, малым I2T разрыва, низкими номинальными потерями мощности, небольшими размерами, удобной установкой, безопасностью и надежностью, а также надежной индикацией после отключения. 2. Значение обозначений моделей Примечание: *: D = 40, O = 60 (могут не быть указаны), G = 70 **: 1 = 48×48, 2 = 58×58, 3 = 72×72, 4 = 85×85, 5 = 105×105, 6 = 120×120 Пример: 1. RSF - 5G 1000В/1600А - PK означает быстроразрывный предохранитель RSF - 1000В/1600А, фарфоровая трубка: 105×105×70. Конструкция: плоская плита, одиночное исполнение, с устройством индикации переключателя. 2. RSF - 3 800В/1400А - M2C означает быстроразрывный предохранитель RSF - 800В/1400А, фарфоровая трубка: 72×72×60. Конструкция: шинный тип, двойное исполнение, с устройством индикации ударника. III. Основные параметры Основные параметры быстроразрывных предохранителей серии RSF приведены в таблице 1. IV. Нормальные условия работы: 1. Верхняя граница температуры окружающего воздуха не превышает +40 градусов, нижняя граница не ниже -5 градусов, среднее значение за 24 часа не превышает +35 градусов, а среднегодовое значение не превышает +20 градусов. 2. Высота над уровнем моря места установки не превышает 2000 м. 3. Установка должна производиться в не взрывоопасной среде, где отсутствуют газы или проводящие пыли, способные коррозировать металл и разрушать изоляцию. 4. При максимальной температуре +40 градусов влажность не должна превышать 50%. При более низких температурах допускается более высокая относительная влажность (например, 90% при +20 градусах). В таких условиях, вследствие изменения температуры, допускается конденсация. 5. Продукт может быть установлен вертикально, горизонтально или наклонно, и на месте работы не должно быть значительных вибраций и ударов. 6. При номинальном токе продукта более 1250 А и длительном использовании выше 70% номинального тока продукт должен быть подключен к водоохлаждающей шине или принудительно воздушно охлаждаться. V. Конструкция: Быстроразрывные предохранители имеют традиционную конструкцию заполненной замкнутой трубки. Заполнитель обычно представляет собой традиционный сыпучий кварцевый песок. Для более высоких номинальных напряжений или меньших размеров предохранителей некоторые спецификации продуктов применяют новейшую технологию отвержденного кварцевого песка. Продукты, использующие новую технологию, имеют значительно улучшенную разрывную способность и различные показатели качества. В индикационном устройстве быстроразрывного предохранителя микропереключатель представляет собой микропереключатель LXW2 - 11. Его основные параметры: ~380В 5А. Переключатель имеет пару нормально открытых и пару нормально закрытых контактов, а усилие действия не превышает 500 г. Основные формы установки быстроразрывных предохранителей включают: P - тип - плоская плита, M - шинный тип, ZM - прямой шинный тип. Методы установки P - типа делятся на: одиночное исполнение, двойное исполнение, трехъярусное исполнение; методы установки M - типа делятся на: одиночное исполнение, двойное исполнение (одиночное исполнение может быть установлено в соответствии с потребностями установки, не требуется гибание контактной силы, а контактный лепестковый вывод выходит в требуемом направлении).
