Акрель AEW-D20 беспроводной счетчик электроэнергии киловатт для монитора электрозабора мягкий
- T/T Кредитная карта
Вам может понравиться
-
Acrel AEW-D20 энергомеражное устройство с технологией LoRa для контроля потребления электроэнергии
-
Акрель AEW-D20 счетчик электроэнергии с датчиком LoRa для контроля электричества деталей кузова грузового автомобиля
-
Acrel AEW-D20 радиочастотный беспроводной интеллектуальный счетчик электроэнергии для мониторинга потребления электроэнергии в домашних условиях
-
Acrel AEW-D20 интеллектуальный счетчик электроэнергии с беспроводной связью для мониторинга тарифов электроэнергии
-
Импортер беспроводного счетчика энергии Acrel AEW-D20 для мониторинга электрощитка
-
Acrel AEW-D20 беспроводной Wi-Fi счетчик энергии
Детали продукта
| Название бренда | Acrel | Место производства | Jiangsu, China | |
| Модельный номер | AEW100-D20x | Фаза | Трехфазный | |
| Выходное напряжение | 380V | Температура эксплуатации | -20℃~+55℃ | |
| Размеры | 88*54mm | Тип дисплея | Только аналоговый | |
| Класс точности | 1-й класс | Диапазон измерения энергии | 0-99999 КВт.ч |
Описание продукта
AEW100 беспроводной счетчик электроэнергии
? ??
?1 Обзор
? ? ? ? ?Беспроводной измерительный модуль AEW 100 предназначен в основном для измерения трехфазной активной электроэнергии в низковольтной сети. Есть функции, такие как RS485 коммуникация и беспроводная коммуникация на частоте 470 МГц, чтобы помочь клиентам проверять, получать и управлять значениями энергопотребления. Этот продукт обладает преимуществами более высокой точности, более компактной конструкции и легкой установки. Он может быть гибко установлен в распределительную панель, удовлетворяя различные потребности измерения и статистики распределения в разных районах и с разными нагрузками.
?
2 Технические характеристики продукта

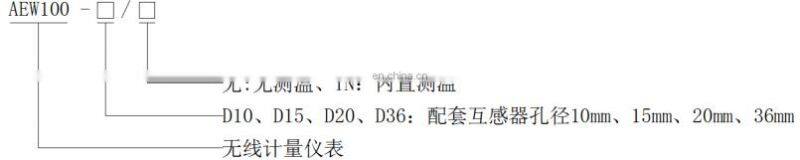

Правило именования основной части
?
?
?
?
?
?
?
Примечание:
1. Типы D10 и D15 не поддерживают функцию измерения температуры;
2. Можно выбрать внешнюю мобильную антенну, длина провода которой составляет 2 метра.
?
3 Технические параметры
3.1 Бесконтактный измерительный модуль
?
Таблица 2 Основные функции
?

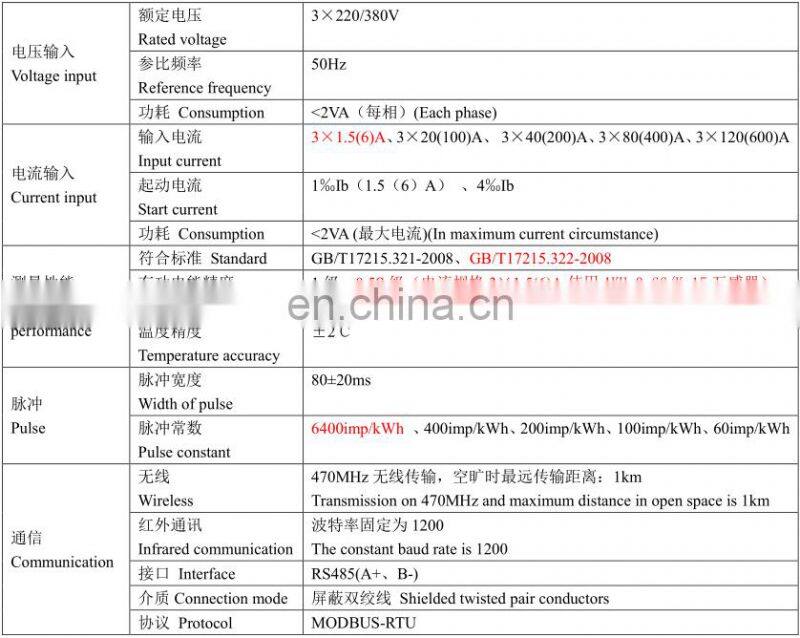

3.2 Электрические характеристики?
?
Таблица 3 Электрические характеристики
?
4 Габаритные размеры и инструкция по монтажу (Единица измерения: мм)

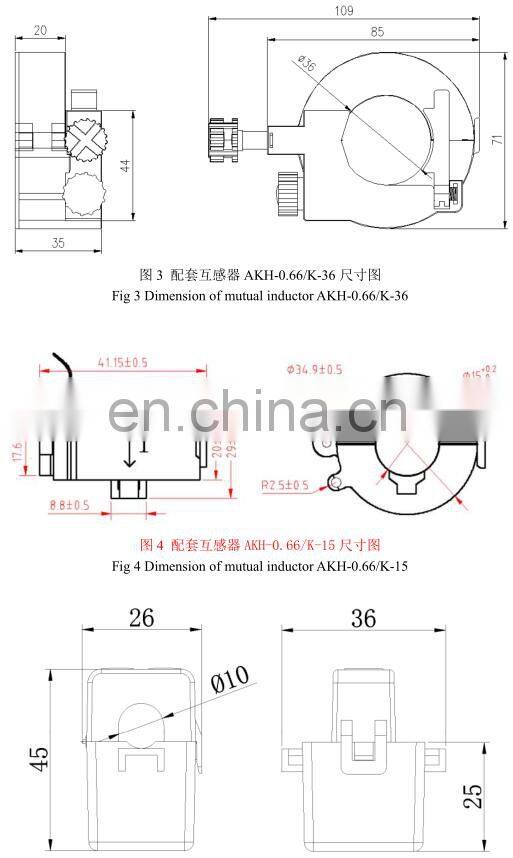

4.1 Чертежи габаритных размеров (Единица измерения: мм)
?
Таблица 5 Габаритные размеры трансформатора тока
Рис. 5 Габаритные размеры трансформатора тока AKH-0.66/K-10
?

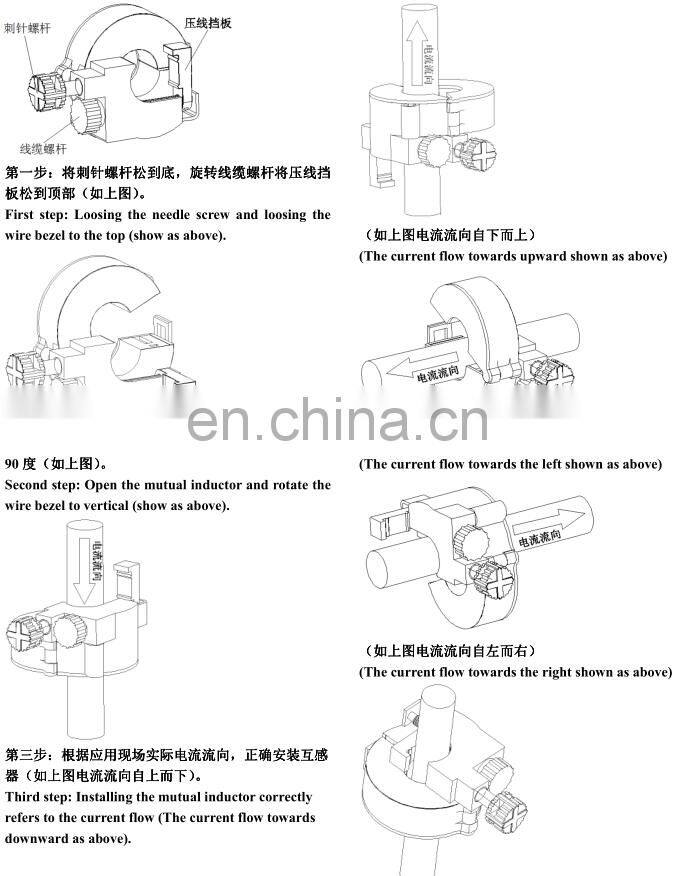

4.2 Инструкция по монтажу

?
1 Трансформатор тока соответствует спецификациям AKH-0.66/K-20 и AKH-0.66/K-36. L1, L2, L3 подключаются соответственно к фазам A, B, C, а особенно фаза A и вывод N подают питание для AEW100. Фазы A, B, C передают напряжение и ток через трансформатор тока на AEW100, а затем AEW100 передает сигнал на ПК через RS485.
2 Трансформатор тока соответствует спецификациям AKH-0.66/K-10 и AKH-0.66/K-15.

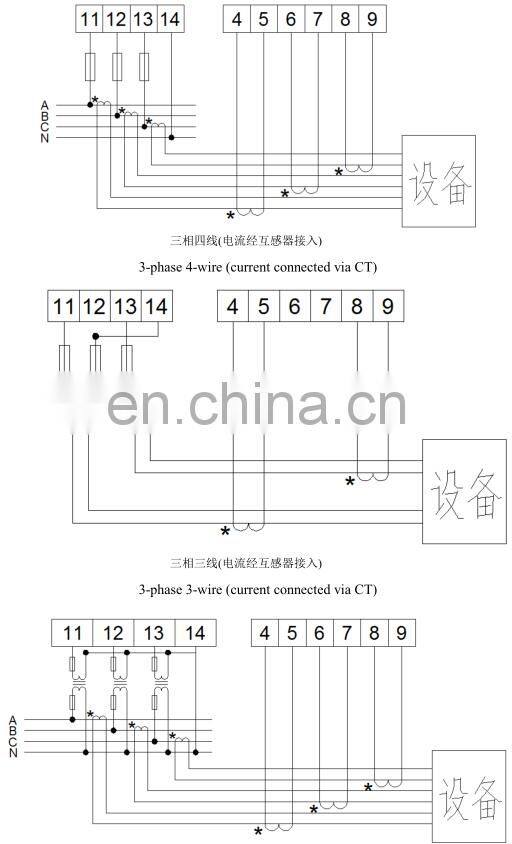

Трехфазная четырехпроводная система (напряжение и ток подключаются через трансформатор тока)
?
5 Работа и индикация
На поверхности счетчика расположены 6 светодиодных индикаторов, которые отвечают за L1, L2, L3, импульс, коммуникацию и беспроводную связь соответственно.
Светодиод L1 горит, когда фаза L1 включена;
Светодиод L2 горит, когда фаза L2 включена;
Светодиод L3 горит, когда фаза L3 включена;
Каждый раз, когда светодиод импульса горит, это означает один электрический импульс на выходе;
Индикатор коммуникации мигает при коммуникации через RS485;
Индикатор беспроводной связи мигает при коммуникации через беспроводной модуль.
| беспроводной счетчик электроэнергии |
?
Проверка и устранение распространенных ошибок
?
1. Счетчик не горит после включения питания, или индикатор напряжения на одном канале не горит.
?
Совет: Пожалуйста, поверните винт, чтобы убедиться, что стрелка счетчика прокола и контактирует с внутренним проводником кабеля.
кабеля.
?
?
2. Неисправность беспроводной связи счетчика
?
Совет: Пожалуйста, подключите интерфейс RS485 на счетчике и USB-конвертер в последовательный порт 485 для чтения параметров, и
Подтвердите, совпадают ли параметры с беспроводной конфигурацией верхнего терминала (канал и коэффициент рассеивания спектра
). Если разные, пожалуйста, измените беспроводные параметры счетчика и повторно протестируйте главный терминал после того, как они станут одинаковыми, а если
параметры одинаковы, возможно, счетчик и главный терминал находятся на относительно большом расстоянии. Они слишком далеко друг от друга для связи или сценарий
находится в условиях сильного помех. Мы можем попытаться одновременно использовать внешнюю антенну или рассмотреть возможность добавления новых беспроводных
главных терминалов, а затем провести тестирование.
?
