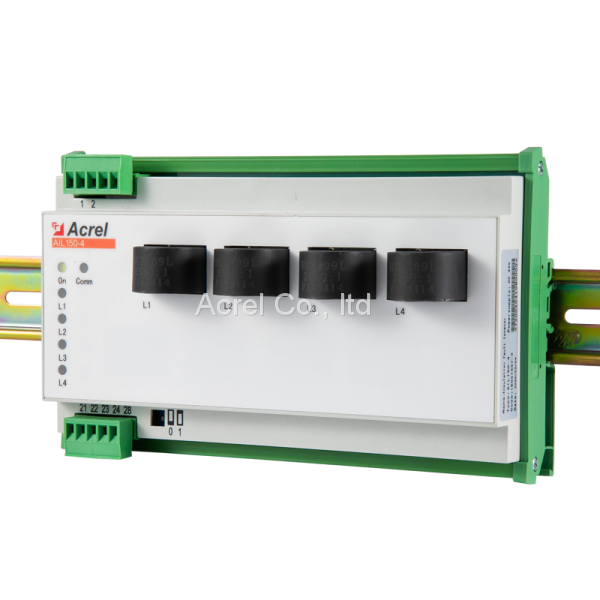

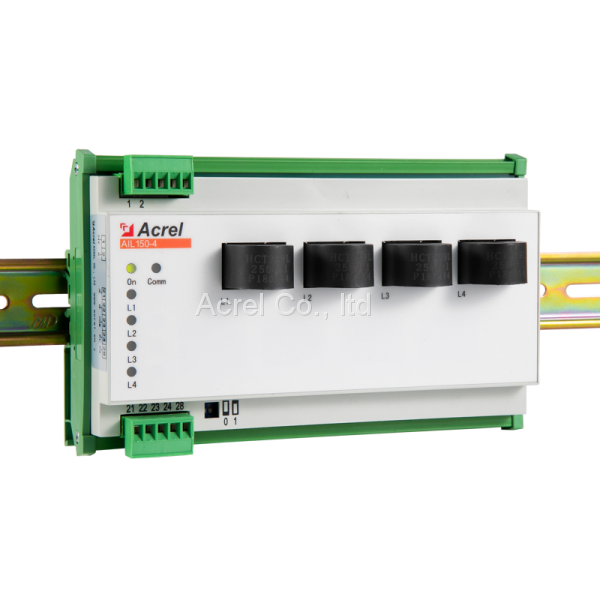

Acrel AIL150-4 Продукты для определения места протечки тока на землю в системах интенсивной терапии для неземляных систем

1>Введение

Медицинская информационно-технологическая система преимущественно используется в важных медицинских помещениях класса 2, таких как операционные, отделения интенсивной терапии (ICU/CCU), обеспечивая безопасное, надежное и непрерывное распределение электроэнергии для важного оборудования в этих помещениях. Устройство для медицинского контроля изоляции и локализации неисправностей разработано на основе многолетнего опыта проектирования компании Acrel Electric в области счетчиков электроэнергии, с учетом особых требований к контролю изоляции и локализации неисправностей распределительных систем электроэнергии в медицинских помещениях класса 2. Продукты позволяют осуществлять реальное время мониторинг изоляции, нагрузки и температуры изолирующего трансформатора в системе IT, а также обладают функциями локализации цепи с нарушением изоляции системы и централизованного мониторинга множеством систем. Продукты соответствуют положениям предприятия стандарта Q31/0114000129C013-2016 ?Инструмент для контроля изоляции системы IT?.

Продукты для мониторинга изоляции и локализации неисправностей медицинских ИТ-систем (семькомпонентный набор) включают трансформатор медицинской изоляции серии AITR, измеритель интеллектуального мониторинга изоляции медицинского назначения AIM-M200, трансформатор тока AKH-0.66P26, локатор неисправностей изоляции AIL100-4/AIL100-8, генератор тестового сигнала ASG100, силовой модуль DR-60-24 и централизованный прибор сигнализации и индикации AID200, которые приведены в таблице 1.

Таблица 1 Продукты для мониторинга изоляции и локализации неисправностей медицинских ИТ-систем

2> Функциональные особенности

2.1 Функциональные особенности трансформатора медицинской изоляции серии AITR

? Коэффициент трансформации между первичной и вторичной обмотками составляет 1:1;

? Между обмотками применена двойная изоляция, а также предусмотрен электростатический экран.

??Датчик температуры PT100 установлен в каждом проводном пакете для контроля температуры изолирующего трансформатора;

??Используется для преобразования системы TN в систему IT (неземляную систему) после изолирующего трансформатора.

2.3 Генератор тестового сигнала ASG100

??Используется технология шины CAN для обмена данными с другими устройствами.

??Когда в контролируемой системе IT происходит нарушение изоляции, он может запускать и генерировать сигнал определения места сбоя в систему и реализовывать функцию определения места сбоя с помощью локатора сбоев;

??Функции обнаружения разрыва L1, L2 и возможность отображения результатов через светодиодный индикатор.

2.4 Локатор нарушений изоляции AIL100-4/AIL100-8

??Используется технология шины CAN для обмена данными с другими устройствами.

??Работает в паре с генератором тестового сигнала ASG100 для реализации функции определения места сбоя, при этом AIL100-4 может определять нарушения изоляции на 4 цепях, а AIL100-8 - на 8 цепях. Определенная цепь указывается светодиодным индикатором.

?

2.5 Функциональные особенности централизованного устройства сигнализации и индикации AID200

? Дистанционное мониторинг реального состояния работы до 16 систем, а главное окно интуитивно показывает, нормальна ли связь с подключенными системами;

? Значения сигнализации по изоляционной сопротивляемости, значений сигнализации по нагрузочному току и значений сигнализации по температуре трансформатора для каждого измерителя мониторинга изоляции системы могут быть дистанционно настроены, а также можно дистанционно запустить самотестирование измерителя изоляции.

? При наличии нарушения изоляции, перегрузки, чрезмерного повышения температуры трансформатора напряжения или нарушения зажима проводов в любой из контролируемых систем централизованное устройство сигнализации и индикации может обеспечить соответствующую звуковую и световую сигнализацию, а звук сигнализации можно вручную отключить.

? Функция регистрации событий, которая удобна для операторов при анализе состояния работы системы и своевременном устранении неисправностей, а также позволяет сохранять максимум 20 последних записей.

2.6 Функциональные особенности источника питания DR-60-24

? Входное напряжение переменного тока 220 В, выходное напряжение постоянного тока 24 В, максимальная выходная мощность 60 Вт;

? Используется для питания постоянным током 24 В таких приборов, как медицинский интеллектуальный прибор контроля изоляции AIM-M200, генератор тестовых сигналов ASG100, локаторы нарушений изоляции серии AIL100, централизованный прибор сигнализации и индикации AID200 и другие приборы.

2.7 Функциональные особенности токового трансформатора AKH-0.66P26

* Максимальный измеряемый ток 60 А, коэффициент трансформации 2000:1;

* Работает с прибором контроля изоляции AIM-M200 для измерения нагрузочного тока изолирующего трансформатора.

3> Ссылочные стандарты

GB 16895.24-2005/IEC 60364-7-710: 2002 Электромонтажные работы в зданиях. Раздел 7-710: Требования к специальным установкам или местам. Медицинские помещения;

IEC 61557-8-2007 Электробезопасность низковольтных распределительных систем до 1000 В переменного тока и до 1500 В постоянного тока. Приборы для испытаний, измерений или контроля защитных устройств. Раздел 8: Устройства контроля изоляции для систем IT;

IEC 61557-9-2007 Электробезопасность систем распределения низкого напряжения ниже 1000 В переменного тока и 1500 В постоянного тока. Оборудование для испытаний, измерений или контроля защитных устройств. Часть 9: Оборудование для определения мест повреждения изоляции в системах IT;

JGJ 16-2008 Кодекс по электрическим проектам гражданских зданий;

GB19212.1-2008/IEC61558-1: 2005 Безопасность силовых трансформаторов, источников питания, реакторов и аналогичных изделий. Часть 1: Общие требования и испытания;

GB19212.16-2005/IEC61558-2-15: 1999 Безопасность силовых трансформаторов, источников питания и аналогичных изделий. Часть 16: Особые требования к изолирующим трансформаторам для электропитания в медицинских помещениях.

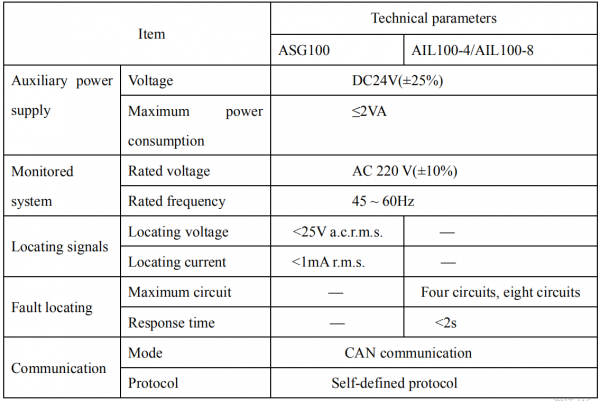

4 Технические параметры
