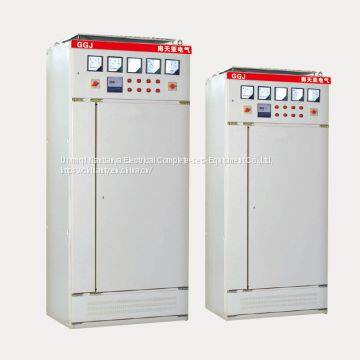

GGJ Интеллектуальное устройство низковольтной реактивной мощности компенсации

GGJ Intelligent Low Voltage Reactive Power Compensation Device

Обзор
Устройство интеллектуальной низковольтной реактивной мощности компенсации серии GGJ используется в главных цепях электросистем предприятий и на каждой ветвящей цепи для улучшения коэффициента мощности и предотвращения поступления реактивной мощности из электросети, тем самым экономя затраты на электроэнергию. Устройство автоматического включения конденсаторов включает в себя многофункциональный автоматический контроллер компенсации мощности, который имеет функции автоматического включения батарей конденсаторов, а также измерения и отображения различных параметров мощности и выдачи сигнала тревоги. Полноценное автоматическое устройство для улучшения коэффициента мощности, содержащее батарею конденсаторов типа BSMJ, состоит в основном из комбинированного низковольтного интеллектуального выключателя типа DRFK и высокопроизводительного предохранителя для каждой цепи, включающей конденсаторы, что значительно упрощает техническое обслуживание кабелей или медных проводников. Батарея конденсаторов может свободно регулировать емкость в пределах допустимых условий токопроводности ряда и коммутирующих выключателей. Для конденсаторов большей емкости (более 300 Квар), можно использовать несколько шкафов параллельно, причем каждый шкаф имеет свою независимую систему защиты. Полноценное устройство низковольтной автоматической регулировки коэффициента мощности с конденсаторами может быть использовано для трехфазной компенсации, а также может быть спроектировано как комбинация компенсации и субкомпенсации в соответствии с потребностями клиентов, чтобы удовлетворить различные потребности клиентов.
Структурные особенности

В качестве коммутирующего элемента используется передовой интеллектуальный низковольтный электронный комбинированный выключатель, что полностью решает проблему возникновения перенапряжения при включении конденсатора. Нет потерь на контактах, нет рассеивания тепла, отсутствует инжекция гармоник, высокая безопасность и надежность. Высокая точность: для сбора и измерения данных используется истинная действующая величина (RMS), точность измерения напряжения и тока составляет 0,5, а точность измерения коэффициента мощности и энергии - 1,0. Гибкая групповая компенсация: смешанная компенсация трехфазной компенсации и групповой компенсации, фиксированной компенсации и общей компенсации, возможно группирование через пульт управления, для каждой группы можно задать

способ компенсации и управляющие параметры. Совершенные защитные функции: защита от недоразряда, защита от переразряда, защита от потери напряжения, защита от перетока, защита от фазового неполадки, защита от гармоник и другие защитные мероприятия, высокая надежность. Дизайн рационален, конструкция проста, эксплуатация удобна, высокая антиинтерференционная способность, технические показатели занимают лидирующее положение в стране. Стандартный шкаф, подходит для различных условий, занимает мало места. Монтаж простой, не влияет на производство, возможен бесперерывный режим работы без обслуживания.

■Примечания

При выполнении реактивной мощности компенсации под нагрузкой гармонического источника необходимо проверить ее пригодность. Обычно в систему реактивной мощности компенсации необходимо добавить настроенный реактор или реактор гармонического фильтра. Когда функция мониторинга электросети выбрана как одна из функций контроллера реактивной мощности компенсации: осуществляется реальное время мониторинг трехфазного напряжения, тока, коэффициента мощности и других операционных данных электросети, а система обработки данных в микрокомпьютере передается через считывающее устройство счетчиков, что позволяет завершить комплексное управление мониторингом, статистическим анализом и выводом отчетов низковольтных распределительных линий, обеспечивая первичные надежные данные для научного управления низковольтными распределительными линиями;

Мониторинг гармоник: Измерение и анализ максимальной коэффициента искажения гармонического напряжения (тока) и соответствующей фазы и времени появления, максимального коэффициента искажения гармонического напряжения (тока), соответствующего амплитуды основного тона фазного напряжения (тока) и амплитуды напряжения (тока) 2-19 гармоник, основного тона реального времени напряжения и тока каждой фазы, амплитуды 2-19 гармоник, и коэффициента искажения напряжения и тока каждой фазы в реальном времени. Программное обеспечение мощное, удобное и простое в эксплуатации: платформа китайского WINDOWS, множество функций запроса анализа данных и статистических отчетов, может предоставить подробный анализ данных по надежности электроснабжения, проценту напряжения в допустимых пределах, коэффициенту загрузки и т.д., строить множество кривых и диаграмм распределения.

Основные технические параметры

Схема электрической цепи
