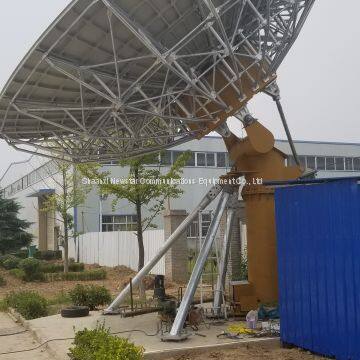

9-м метровая кассегренианская спутниковая коммуникационная антенна

Цена FOB

Договороспособный / Set

1 Set(Мин.заказ)

Порт SHANGHAI/TIANJIN
Условия оплатыT/T L/C Другие

Запросить образец Персонализированный запрос Запросить Бесплатные Каталоги

Свяжитесь сейчас

Получить наименьшую цену

Детали продукта

Название бренда	NEWSTAR		Место производства	China
Модельный номер	NS-SEC-900

Описание продукта

Модель	NS-SEC-900		NS-SEC(Ku)-900
Рабочая частота, ГГц	С-диапазон		Ku-диапазон
	Прием	Передача	Прием	Передача
	3.625-4.2	5.85-6.425	12.25-12.75	14.0-14.5
	3.4-4.2	5.85-6.725	10.95-12.75	13.75-14.5
Усиление антенны, дБи	49.21 @3.8ГГц	53.58 @6.288ГГц	59.08 @11.85ГГц	60.61@14.125ГГц
Поляризация	Линейная, круговая? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? Линейная?
XPD, дБ	≥35	≥35	≥35	≥35
Осевое отношение (2 порта)	1.3	1.09	1.2	1.2
Аксиальное отношение (4 порта)	0.5	0.5	/	/
КСВ	1.25:1	1.25:1	1.25:1	1.25:1
Температура шума ?УГЛ: 10° ? ? ? ? ?30° ? ? ? ? ?50°	? ?36 К ?25 К ?23 К	? /	? ?58 К ?53 К ?47 К	? /
G/T дБ/К. 10° УГЛ	30.5 дБ/К ?(30°К УСЧ )	/	39 дБ/К ?(70°К УСЧ )	/
Ширина луча на уровне -3дБ	0.57°	0.34°	0.18°	0.15°
Вставной потеря, дБ	≤0.2	≤0.2	≤0.2	≤0.4
Мощность, кВт	/	5	/	2
Интерфейс	CPR-229G	CPR-137G	WR-75	WR-75
Изоляция приемника и передатчика, дБ	90		85
Первая боковая лепестка, дБ Дальние боковые лепестки, дБи	-14 29 - 25 logθ(1°≤θ＜20°)		-14 29 - 25 logθ(1°≤θ＜20°)

Механические характеристики

Диаметр антенны	9.0 м
Тип антенны	Кассегрейн
Тип крепления антенны	EL over AZ
СКО	≤0.5 мм

Вес антенны (нетто)9800 кгДиапазон перемещения антенны
?Азимут
?Угол места
?Полярность
?±65° (конструкция фермы), 200° (при 2-х сегментах)
?0° - 90°
?±90°Режим привода антенныМоторныйСкорость вращенияОдноступенчатая/двуступенчатая/регулируемая скорость

Рабочая скорость ветра	72 км/ч
Без повреждений	216 км/ч
Рабочая температура	-30℃-50℃
Влажность	100%
Солнечное излучение	1135 Ккал/ч/м2
Нагрузка от льда	Работает нормально: 13 мм; без повреждений: 25 мм
Сейсмостойкость	Горизонтальная: 0,3G; вертикальная: 0,1G
Поверхностная обработка	Стальные детали: горячая цинковая оцинковка; алюминиевые детали: грунтовка + лакокрасочное покрытие

9-м метровая кассегренианская спутниковая коммуникационная антенна
