Фрикционные пластины группы высокого качества BDC

Фрикционные пластины высокого качества BDC для строительной техники

Многодисковой пневматический муфта BDC - это муфта с высоким крутящим моментом и компактными размерами, широко применяемая в строительной технике. Ведущая муфта BDC состоит из набора стальных и медноосновных фрикционных пластин, она подходит для соединения и вращения на высоких скоростях. Эти стальные и медноосновные фрикционные пластины не скользят, поэтому данная муфта BDC может использоваться в сухих и влажных условиях работы.

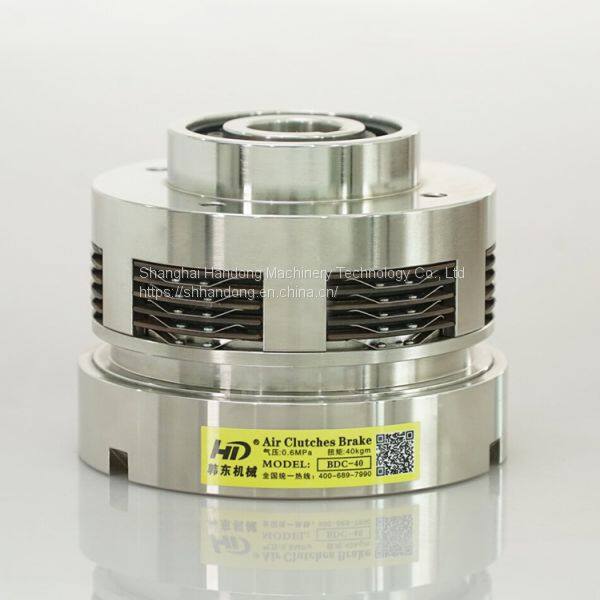

Пневматическая многодисковая фрикционная муфта модели BDC состоит из нескольких наборов стальных и медноосновных фрикционных пластин, обычно шесть или восемь наборов в зависимости от модели. Есть несколько ее моделей: BDC-40, BDC-60, BDC-100, BDC-200, BDC-300.

Многодисковая муфта может передавать высокий крутящий момент, она приводится в движение воздушным давлением и освобождается с помощью возвратных пружин. Электродвигатель управляет ведомым элементом после соединения муфты. Когда муфта отсоединена, ведущий элемент вращается вместе с двигателем, а ведомый элемент останавливается.

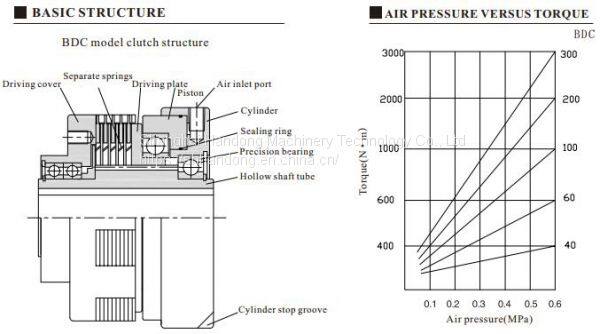

Многодисковый пневматический муфтой BDC состоит из цилиндра, поршня, стальной пластины, медной фрикционной пластины, ведущей пластины, ведомой пластины и т.д. После подачи давления воздуха поршень толкает ведущую пластину, чтобы она скользила по направлению оси, группа стальных дисков сжимает группу медных фрикционных пластин, образуя единую структуру, муфта соединяется. После сброса давления воздуха группа стальных дисков и группа медных фрикционных пластин разделяются под действием разъединительных пружин, муфта отключается.

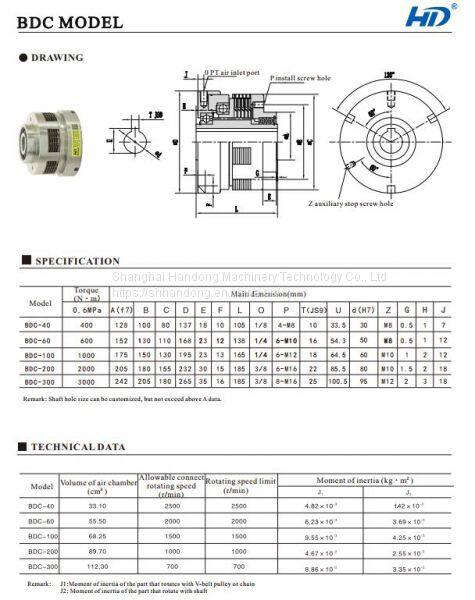

Эта пневматическая муфта воздушного вала BDC передает высокий крутящий момент. Ниже приведены подробные технические данные для вашего сведения:

Из этих технических данных видно, что муфта BDC также имеет пилотную установку, диаметр посадочного отверстия составляет 30-95 мм. Она подходит для высокоскоростного соединения и вращения, максимальная скорость соединения составляет 700-2500 об/мин, а максимальная скорость вращения - 700-2500 об/мин.

Эта пневматическая муфта BDC может передавать высокий крутящий момент и используется в тяжелых и интенсивных условиях работы. Например, в строительных машинах, санитарных автомобилях, машинах для уборки, самоходных пылесосах, автомаслобассейнах, септиковозах и т. д.

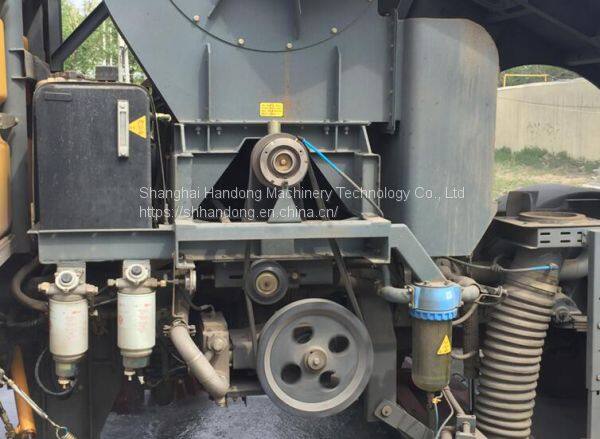

В данном случае многодисковая муфта BDC используется в цистернах, моторная мощность соединяется с муфтой через ремень. В случае каких-либо колебаний муфты BDC или переплетения воздуховода во время работы, она мягко крепится на фланце с помощью винтов.
