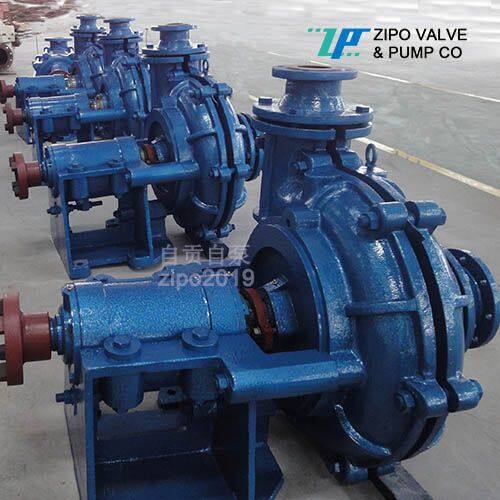

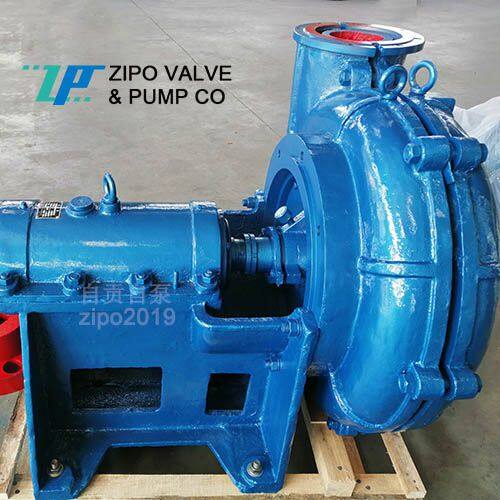

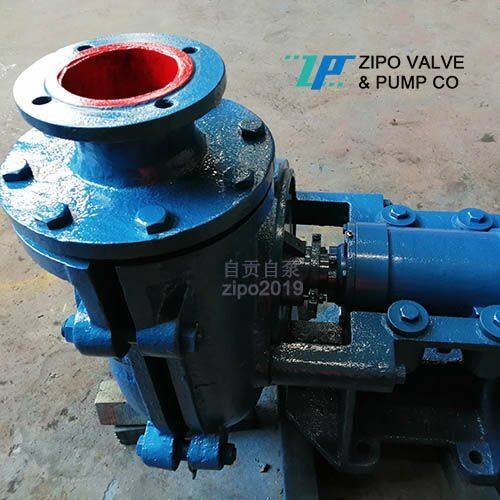

Насос для шлама ZIPO из высокопрочной и износостойкой легированной стали

Насос для шлама и пульпы из высокопрочной и износостойкой легированной стали ZIPO

Контакты: Email: zipopvf@163.com Wechat: zipo2019; QQ: 2191417589; Мобильный: 18081659672?

Насос для шлама типа 80ZNG: Q = 95 м3/ч, H = 61 м, Рабочая среда - шлам, угольный шлак. Насос 80ZNG80 имеет производительность 95 м3/ч, напор 80 м, рабочая среда - шлам, золы, шлак.

Центробежный насос для шлама ZN и электродвигатель могут быть напрямую соединены муфтой или ремнем, что определяется моделью насоса и его характеристиками.

Что касается центробежного насоса для шлама ZND с низким напором и диаметром выпуска более 80 мм, а также центробежного насоса для шлама ZNG с высоким напором более 40 м, эти насосы оснащены закрытым рабочим колесом. Они имеют двухкорпусную конструкцию. Способы смазки подшипников - масляная и смазочная жиром соответственно.

1. Масляная смазка: коробка подшипников состоит из горизонтально разделенного кронштейна; Корпус насоса состоит из корпуса насоса, крышки насоса, заслонки всасывания, задней заслонки, кожуха и камеры уплотнения вала с разными конструкциями уплотнения вала; ротор насоса состоит из рабочего колеса, вспомогательного рабочего колеса (при уплотнении прокладкой вспомогательного рабочего колеса нет), втулки вала с разными конструкциями уплотнения вала, передних и задних подшипников, вала и муфты насоса; когда уплотнение вала имеет конструкцию уплотнения прокладкой, уплотняются втулка вала, гайка уплотнения прокладки, разделительная прокладка и другие детали. Основные компоненты уплотнения вала включают гайку уплотнения прокладки, уплотнительный кольцо, втулку вала, вспомогательное рабочее колесо, камеру вспомогательного рабочего колеса и т. д. Когда уплотнение вала имеет конструкцию уплотнения вспомогательным рабочим колесом, основные компоненты уплотнения вала включают втулку вала, камеру механического уплотнения, механическое уплотнение и т. д.; кронштейн горизонтально разделен на коробку подшипников, и кронштейн соединен с корпусом насоса болтами, чтобы корпус насоса был соединен с корпусом насоса в единое целое.

2.Смазка жиром: коробка подшипников представляет собой цельный цилиндр, опирающийся на кронштейн; корпус насоса состоит из корпуса насоса, крышки насоса, передней защитной пластины, задней защитной пластины, кожуха и камеры уплотнения вала с различными конструкциями уплотнения вала; ротор насоса состоит из импеллера, вспомогательного импеллера (при уплотнении набивкой вспомогательный импеллер отсутствует), втулки вала с различными конструкциями уплотнения вала, переднего и заднего подшипников, вала и муфты насоса; когда уплотнение вала имеет конструкцию уплотнения набивкой, основные компоненты уплотнения вала включают в себя набивную втулку, гайку набивки, разрезной прокладочный элемент набивки, набивной кольцо и т.д.; когда уплотнение вала имеет конструкцию уплотнения вспомогательным импеллером, основные компоненты уплотнения вала включают в себя гайку набивки, набивной кольцо, втулку вала, вспомогательный импеллер, камеру вспомогательного импеллера и т.д.; когда уплотнение вала имеет конструкцию механического уплотнения, основные компоненты уплотнения вала включают в себя втулку вала, камеру механического уплотнения, механическое уплотнение и т.д. Кронштейн поддерживает цельный цилиндрический корпус подшипников и соединяется с корпусом насоса, таким образом, корпусной часть насоса соединяется с ним в единое целое.

Когда пользователь не имеет конкретных требований к конструкции уплотнения вала центробежного шламоперекачивающего насоса типа ZN, конструкция уплотнения вала выпускаемого продукта использует уплотнение вспомогательным рабочим колесом. Если пользователь хочет оснастить конструкцию уплотнения вала насоса одним из следующих видов: уплотнение мягким набивкой, обычное механическое уплотнение или механическое уплотнение в герметичном корпусе, это должно быть указано в заказе, и компания обеспечит соответствующую конфигурацию в соответствии с требованиями пользователя.

Распространенные модели шламоперекачивающих насосов типа ZN: 25ZND, 40ZNG, 50ZND, 80ZND, 80ZNG, 80ZNG80, 100ZNDI, 100ZND27, 100ZND36, 100ZNG, 100ZNG40, 100ZNG46, 100ZNG47, 100ZNG53, 100ZNG60, 100ZNG75, 100ZNG90, 150ZND150ZND28, 150NG40, 150ZNG51, 150NG, 150ZNG75, 150ZNG90, 200ZND, 200ZND37, 200ZND28, 200ZNG43, 200ZNG, 200ZNG75, 200ZNG90, 200ZNG100, 250ZND, 250ZNG, 250ZNG75, 150ZNG55, 150ZNG67, 150ZNG90, 200ZNG65, 200ZNG70, 200ZNG75.

Материал: материал со средним содержанием хрома (Medium Cr), материал с содержанием хрома 26% (Cr26), материал с высоким содержанием хрома (Cr30)

Производитель: ZIPO VALVE & PUMP CO., LTD
