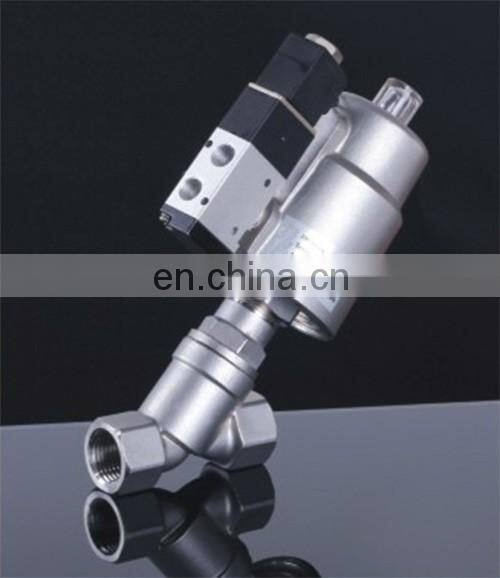

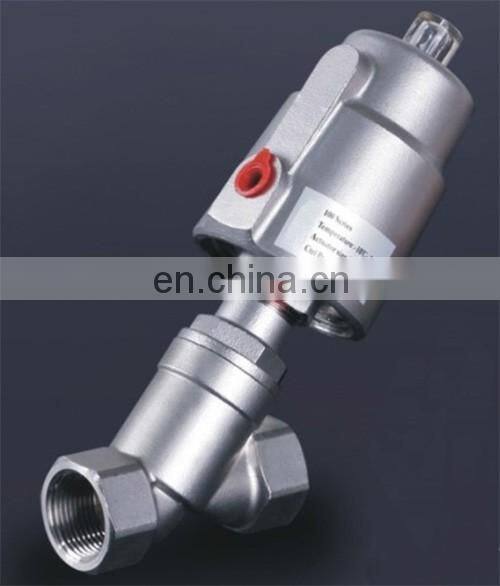

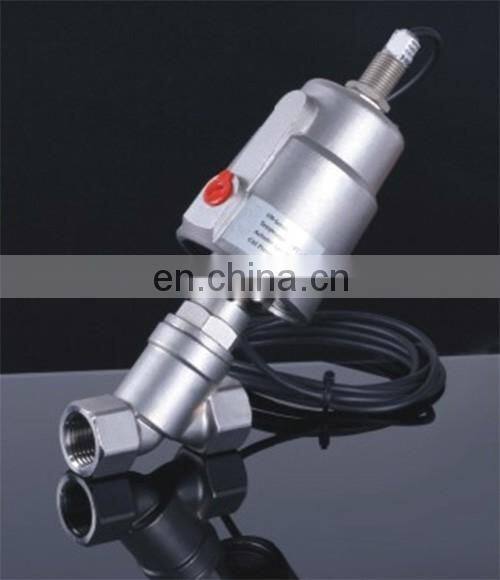

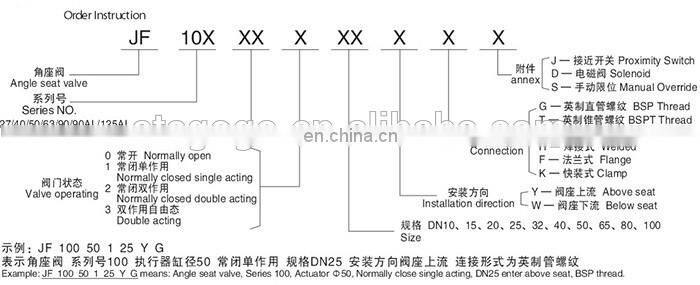

Клапан с угловым седлом JF 100 50 1 25 Y G, одностороннее действие (NC) с резьбой BSP, вход над седлом

JF 100 50 1 25 Y G кран угловой, одностороннее действие с резьбой BSP (нормально закрытый), вход над седлом

  Большой поток, низкое сопротивление, отсутствие водяного удара
Y-образная форма увеличивает сечение потока, что позволяет увеличить поток на 30% и сделать течение более плавным
Это помогает штоку автоматически регулироваться и смазываться
Материал цилиндра - нержавеющая сталь, автоматическое смазывание, свободный вращение на 360°

  Характеристики

Максимальное давление :             1,6 МПа (232 psi)

 Давление :                    0,3 - 0,8 МПа (43,5 - 116 psi)

Материал :                      CF8M / CF8

Материал привода :         CF8

Размер привода :               40мм, 50мм, 63мм, 90мм, 125мм

Применяемая жидкость :          вода, спирт, масло, топливо, пар, нейтральный газ или жидкость,                                                                         органический растворитель, кислота и щелочь

Максимальная вязкость жидкости  :     600мм²/с

Температура жидкости :       -10°c~180°c, 25°c~220°c

Температура окружающей среды :  -10°c~80°c

Тип управления :                 Нормально открытый, нормально закрытый односторонний/двусторонний  действие,
                                                  Двустороннее действие

Соединение  :                 Tредьбовое (BSP, BSPT, NPT), сварное, фланцевое, тройное зажимное

Размеры

1    Указатель штока (нейлон)           9   Поршневой уплотнитель (FKM)

2   Экзцентрик (CF8)                         10  Уплотнительная пружина (AISI 304)

3   ПИЛОТНЫЙ ПОРТ (1/8")                   11  Соединительный элемент (CF8M/ CF8)

5   Плотнение штока (PTFE)                   13  Корпус клапана (VF8M/ CF8)

6   Крышка (PC)                               14  Сидение (PTFE)

7   Пружина (сталь 65Mn)                15  Прокладка (AISI316/ 304)

8   Поршень (Алюминиевый сплав)                   16  Корпус (CF8M/ CF8)
