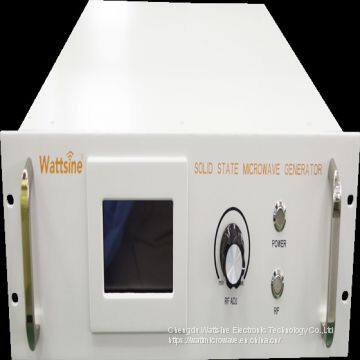

Модуль микроволнового генератора 2450 МГц 100 Вт

WSPS-2450-100M генератор твердотельной мощности предназначен специально для применения в 2450mhz медицинской области. Использует прибор питания SSPA. Он обеспечивает выходную мощность 100 ватт и осуществляет линейную регулировку мощности. С технологией фазовой автосинхронизации PLL. Он имеет высокую стабильность частоты. В сочетании с системой автоматической регулировки частоты, этот генератор хорошо работает при различных нагрузках коэффициента стоячей волны. Отличная защитная цепь полностью детектирует и контролирует состояние модулей

Применение: 2450 МГц 100Вт микроволновый генератор широко применяется для активации плазмы, МПТ, микроволнового зажигания двигателя, твердотельной микроволновой печи, аппарата для гипертермии, микроволнового освещения LEP и т.д. Определение интерфейса:Технические характеристики ◆ Входное питание (Power):DB2 мужской ◆ Интерфейс управления (Operation):DB9 женский ? RF OUT:N-50-KFD ? Индикаторная лампа: LED1.красный.питание. LED2.зеленый.состояние работы.

Внешние размеры и размеры установки: ◆ 234 мм*102 мм*120 мм ( Д*Ш*В)‐С корпусом охлаждающего вентилятора Примечания: ? Генератор должен быть установлен на радиатору большой емкости, чтобы обеспечить нормальное отведение тепла PIN Функция Описание 1 Выход опорного напряжения +5V Выход опорного напряжения 2 Серийный порт Серийный порт 3 Серийный порт Серийный порт 4 Сигнал тревоги Тревожный сигнал при аномальном выходе тока, температуры, стоячей волны 5 Земля Земля 6 Запуск микроволнового выхода Активный высокий уровень 7 Детектирование прямой мощности Указание напряжения 0-3В 8 Детектирование отраженной мощности Указание напряжения 0-3В 9 Установка мощности 0‐3DC регулирование напряжения для управления выходной мощностью РЧ

Технические характеристики рассеяние. ? Запрещено открытое сопротивление
