IEC61032 IEC60950 IEC60335 IEC60529 IEC60884 зонд для испытаний IP2x b Сгибающаяся тестовая палочка

IEC61032 IEC60950 IEC60335 IEC60529 IEC60884

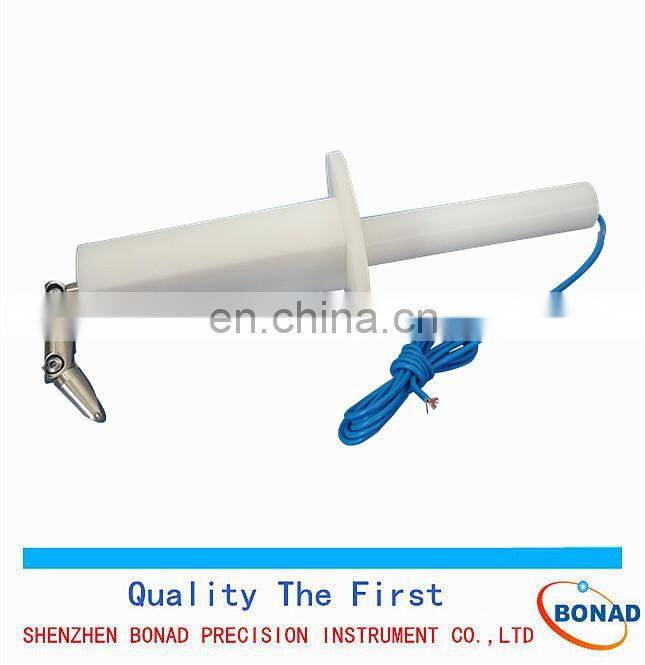

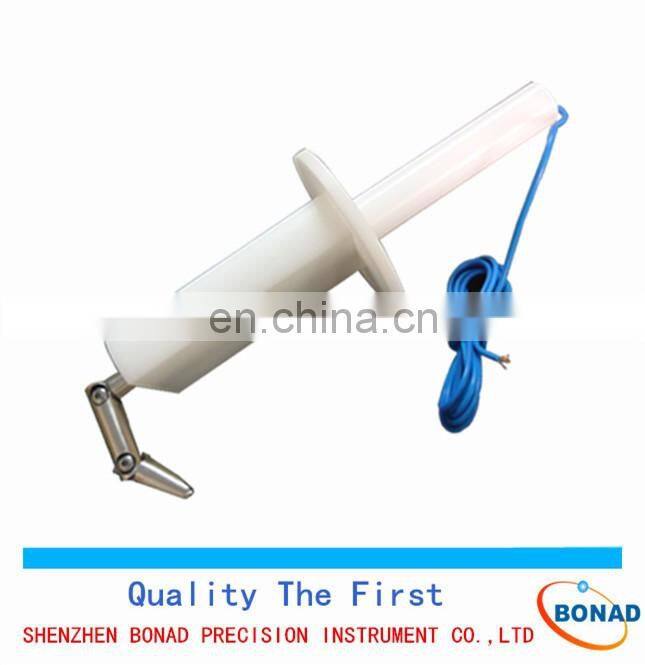

Зонд для испытаний IP2x b Сгибающаяся тестовая рука

Артикул: BND-B

Мы предлагаем широкий ассортимент зондов, соответствующих самым распространенным стандартам, включая стандарты IEC, EN, UL, GB и другие. Такие стандарты требуют проверки доступности опасных частей бытовой электроники и бытовых приборов, игрушек, инструментов и многих других продуктов, которые должны быть защищены корпусами. Эти зонды имитируют человеческие пальцы, инструменты и другие предметы, контакт с которыми с определенными частями продуктов может быть опасен.

Эти зонды изготовлены из дельрина и соответствующей стали с твердостью не менее 50 HRC и шероховатостью не более 1,6 мкм. Каждый зонд поставляется с сертификатом калибровки и упакован в отдельную деревянную коробку с прозрачной крышкой.

Спецификация:

Технические параметры:

1, Диаметр насечки на пальце: 12 мм

2, Длина насечки на пальце: 80 мм

3, Диаметр бaffle - пластины: 50 мм

4, Длина бaffle - пластины: 100 мм

5 Согласно: IEC60065, IEC 60335 - 1, IEC 60529, IEC60884 - 1, IEC60950, IEC61032, IEC69745 - 1

Применение:

1. Сопрягаемые части тестового пальца не должны касаться подвижных частей или опасных частей, и бaffle - пластина размером 50 мм - 20 мм не должна входить.

2. В тестовых требованиях по предотвращению приближения к опасным частям, тестовый зонд B должен иметь усилие 10±3 Н. Продукт без усилия должен использоваться с динамометрами тяги и сжатия.

3. В тесте на защиту от электрического удара нужны проводка, конфигурация, источник питания и индикационное устройство. Включите питание испытуемого образца и приложите соответствующее усилие, чтобы определить, подключена ли заземляющая линия (3 вставки).

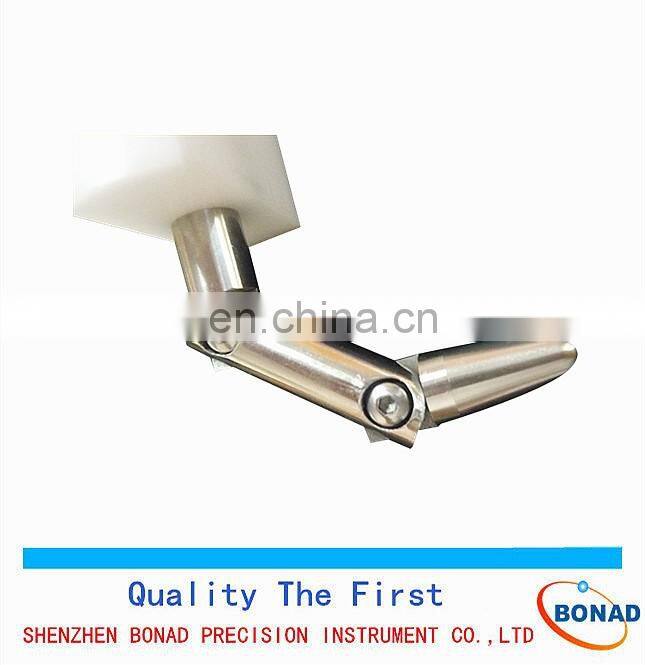

4. Оба соединения должны обеспечивать движение в одной плоскости и в одном направлении под углом 90° с допуском от 0° до +10°

Эта зонд предназначена для проверки основной защиты от доступа к опасным частям. Она также используется для проверки защиты от доступа пальцем.

Погрешность по размерам, если не указана конкретная погрешность:

– по углам: 0

−10°
– по линейным размерам: до 25 мм: 0

− 0,05 мм; свыше 25 мм: ± 0,2 мм.

Примечание: Тестовый зонд представляет собой изделия из высокоточного нержавеющей стали. При использовании бережно поднимать и опускать, а также уделять внимание уходу.
