16 сигнальных

16 сигналов, 3 цепей, высокотоковый скользящий контакт с отверстием 55 мм, 200 А, для упаковочной/обмоточной техники

?

Основные характеристики:

?

Модель:	?JSR-BC080-3P200-8P10-16S	Внутренний размер (мм):	120 мм
Внешний размер:	BOX	Цепей:	4
Напряжение AC/DC (В):	мВ~400Вац/Впк	Ток (А):?	80А
Скорость вращения (об/мин):	50 об/мин	Защита:	IP66

?

?

?

Описание:
?

16 сигналов, 3 цепей, высокотоковый скользящий контакт с отверстием 55 мм, 200 А, для упаковочной/обмоточной техники

?

Высокотоковые скользящие контакты часто используются в коммуникационных и других устройствах, чтобы избежать нарушения работы системы. Кроме того, для обеспечения бесперебойного электрического соединения кабель передачи не будет поврежден от искажения скользящего электроконтакта.

?

Компания JARCH, занимающаяся производством механизмов с высокотоковыми подшипниковыми кольцами, обладает сильной научно-технической потенциалом и опытными инженерами. Компания успешно разработала ряд продуктов, включая одноходовые коллекторные кольца с большим током и серии высокотоковых подшипниковых колец. Максимальный ток составляет 800 А на каждый канал.

?

Продукты характеризуются стабильной передачей, высоким качеством и высокой степенью защиты. Они могут быть широко применены в таких отраслях, как производство вращающихся машин, роторных сварочных аппаратов и др.

?

Преимущества:

?

● До сотен ампер
● Передача контрольных сигналов и данных
● Долговечность, не требует обслуживания и смазки
● Разработан для работы в морской среде?

?

Размеры:
?
Размеры подшипникового кольца будут указаны после выбора конкретных параметров кольца и тока. Пожалуйста, обратитесь в технический отдел компании JARCH.

?

?

Технические характеристики

?

?

Колец	2~36	Ток	80A
Напряжение	мВ~400 В постоянного тока/В переменного тока	Максимальная скорость	50 об/мин
Диаметр сквозного отверстия	Нет	Внешний диаметр	Корпус
Материал корпуса	Нержавеющая сталь 304	Крутящий момент	0,05 Н·м; +0,03 Н·м/6 колец
Ресурс работы	50 миллионов	Материал контакта	Углерод
Электрический шум	<5 мОм	Сопротивление контакта	<2 мОм
Диэлектрическая прочность	1000 В постоянного тока при 50 Гц	Ведущий провод	По выбору клиента
Сопротивление изоляции	500 МОм при 600 В постоянного тока	Длина выводов	Опционально
Рабочая температура	от -40°C до 80°C	Защита	IP66
Материалы	Без свинца, ROHS	Сертифицировано	CE, FCC, UL, ROHS

?

?

Применение:

?

? Упаковочная / обмоточная машина

? Индустриальная машина

? Поворотные индексные столы

? Башни тяжелого оборудования или кабельные барабаны

? Аварийное освещение, роботизированные упаковочные машины, опция

? Медицинское оборудование | поворотные датчики, аварийное освещение, робототехника

? Миниатюрные кабельные барабаны

?

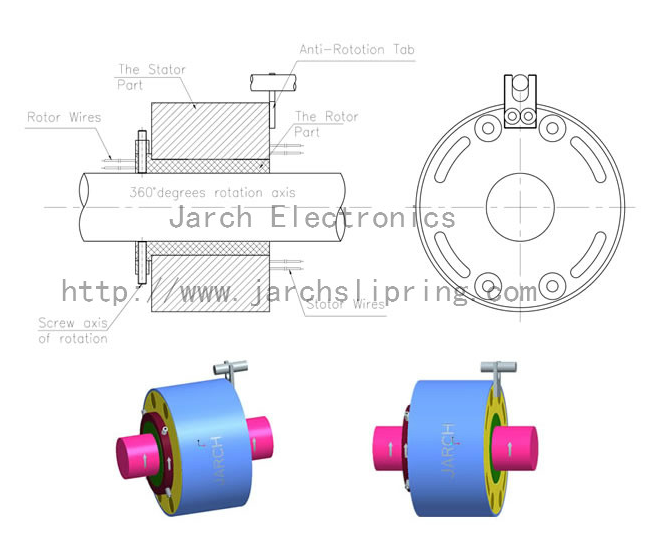

Инструкции по монтажу

?

На валу

?

?

?

При монтаже на фланец:

Основные продукты Jarch:

1. Серия оптико-волоконных вращающихся соединений

2. Серия скользящих колец с сквозным отверстием

3. Серия электрооптических скользящих колец

4. Серия гибридных скользящих колец

5. Серия пневматических вращающихся соединений

6. Серия гидравлических вращающихся соединений

7.?Серия капсульных сколзящих контактов

8.?Серия плоских сколзящих контактов

9.?Серия сколзящих контактов для высоких токов

10.Серия высокоскоростных сколзящих контактов

11.Серия термопарных сколзящих контактов

12.Серия миниатюрных сколзящих контактов

13.Серия сколзящих контактов для ветряных турбин

14.Серия эфирных сольников

15.Серия взрывобезопасных сольников

16.Серия ртутных сольников

Почему выбирать сольники JARCH?

Компания JARCH является профессиональным производителем сольников в Шэньжэне, Китай. JARCH стала одной из самых известных китайских брендов в мире благодаря высококачественным сольникам и первоклассным услугам. С момента основания в 1998 году мы стремились к инновациям, разработке и производству высококачественных сольников, а также предоставлению идеальных решений для вращения клиентам по всему миру.
Имея более 19-летний опыт в данной области, JARCH установила долгосрочные деловые отношения с транснациональными корпорациями, научно-исследовательскими институтами, военно-промышленными ведомствами, ведущими университетами, а также многими компаниями различных отраслей в своей стране и за рубежом.
Мы специализируемся на индивидуальных решениях по сольникам, адаптированных для удовлетворения требований вашего проекта в плане производительности, тестирования, сертификации и поставки. Наши команды понимают важность комплексного планирования проекта, обеспечивая его успех.

Не можете найти подходящее решение по сольникам?

В компании JARCH мы стремимся удовлетворить потребности наших клиентов. Если сборка из нашей стандартной модели не соответствует вашим требованиям, наша команда дизайнеров будет работать с вами над проектированием сборки подшипникового кольца, которая будет полностью соответствовать конкретным потребностям вашей компании. Имея более 19 лет опыта, компания JARCH накопила более 10 000 чертежей, тысячи индивидуальных проектов подшипниковых колец и опыт поддержки клиентов по всему миру.

Часто задаваемые вопросы

Вопрос 1: Вы завод или торговая компания?

Ответ: Мы профессиональный завод с высококвалифицированной командой исследований и разработок.

Вопрос 2: Сколько видов подшипниковых колец у вас есть?

Ответ: Мы можем поставлять все виды подшипниковых колец. Например, военные подшипниковые кольца, индивидуально изготовленные подшипниковые кольца, миниатюрные подшипниковые кольца, оптоволоконные подшипниковые кольца, радиопередающие вращающиеся соединения, HD комбинированные модели, дисковые подшипниковые кольца, ветрогенераторные подшипниковые кольца, солнечные подшипниковые кольца, сквозные подшипниковые кольца и т.д.

Q3: Можете ли вы поставлять кольцевые скользящие контакты с высокочастотными сигналами и (или) оптическими сигналами связи?A: Да, мы можем поставить кольцевые скользящие контакты с смешанными сигналами по вашему запросу.Q4: Какова служба жизни ваших кольцевых скользящих контактов?A: Для стандартных моделей - 30-50 миллионов оборотов, для специальных - 50-80 миллионов оборотов.
Мы также можем поставить модели с гораздо большим количеством оборотов по вашим особым требованиям.Q5: Вы предоставляете услуги по производству на заказ (OEM) и разработке по заказу (ODM)?A: Да, мы предоставляем услуги по производству на заказ (OEM) и разработке по заказу (ODM).Q6: Какие технические данные должны быть предоставлены для нашей индивидуальной модели кольцевого скользящего контакта?

A: Если вы хотите заказать индивидуальную модель кольцевого скользящего контакта, вам необходимо предоставить следующие детали:

a. Скорость работы (об/мин)
b. Тип установки

c. Габаритные размеры

d. Каналы (количество одиночных проводов помимо кабеля)
e. Номинальное напряжение и ток для силовых и сигнальных колец

f. Тип сигнала и связанные
параметры (очень важно)

g. Температура работы h. IP (требования по герметичности)

Q7: Сколько длится срок производства у вас?A: Для стандартных продуктов требуется от 7 до 15 дней, для простых заказных продуктов - от 10 до 20 дней,
для сложных заказных продуктов - от 15 до 40 дней.Q8: Какой у вас порт отправления?A: Наш порт отправления - Шэньчжэнь.Q9: Как вы доставляете наши товары?A: Обычно небольшие заказы могут быть доставлены воздушным транспортом, крупные заказы - морским транспортом.
Это можно обсудить перед доставкой.Примечание:Если у вас есть какие-либо вопросы, пожалуйста, не колеблясь, свяжитесь с нами.
