Высокоскоростной пневматический муфт с внутренними зубчатыми пластинами

Пневматический муфта с внутренними зубчатыми пластинами высокой скорости

Пневматические зубчатые муфты могут передавать высокий крутящий момент и вращаются с высокой скоростью. Поэтому они широко применяются в современной промышленности. Для этой пневматической зубчатой муфты воздушного вала имеются четыре типа: плоская зубчатая муфта BTC, внутренняя зубчатая муфта HTP, выпукло-вогнутая зубчатая муфта HBS и раздельная зубчатая муфта HTC.

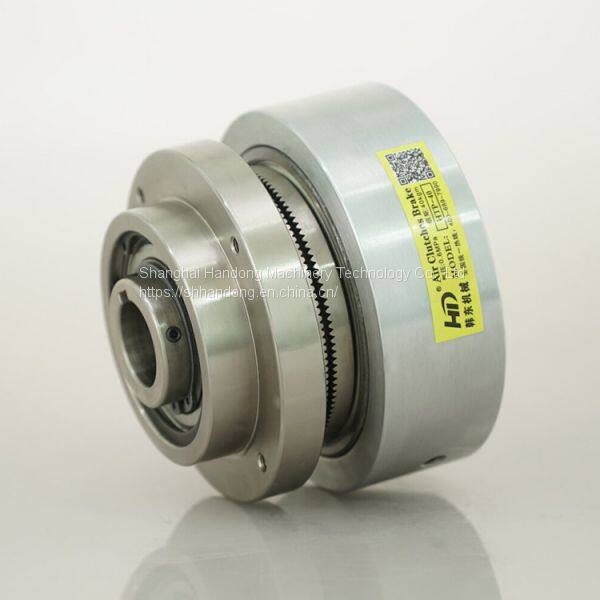

Пневматическая муфта HTP состоит из зубьев и зубчатой пластины. Она соединяется медленно или в неподвижном состоянии, вращаясь при высокой скорости. Она имеет компактный размер и способна передавать высокий крутящий момент. Ее конструкция похожа на конструкцию муфты модели BTC, различие заключается в дизайне зубчатой пластины. Зубчатые пластины муфты BTC расположены снаружи, а зубчатые пластины муфты HTP - внутри. Она также способна передавать высокий крутящий момент, достигающий 3500 Н·м.

Эта зубчатая муфта воздушного вала состоит из цилиндра, поршня, ведущей зубчатой пластины, ведомой зубчатой пластины, возвратных пружин и других элементов.

Принцип работы пневматической зубчатой муфты модели BTC:

Муфта включается с помощью давления воздуха, а отключается с помощью возвратных пружин. После подачи давления воздуха поршень толкает ведущий зубчатый диск, чтобы он скользил в направлении оси, ведущий зубчатый диск сжимает ведомый зубчатый диск, образуя единое целое, муфта включается. Ведущий зубчатый диск и ведомый зубчатый диск разделяются возвратными пружинами после сброса давления воздуха, муфта отключается.

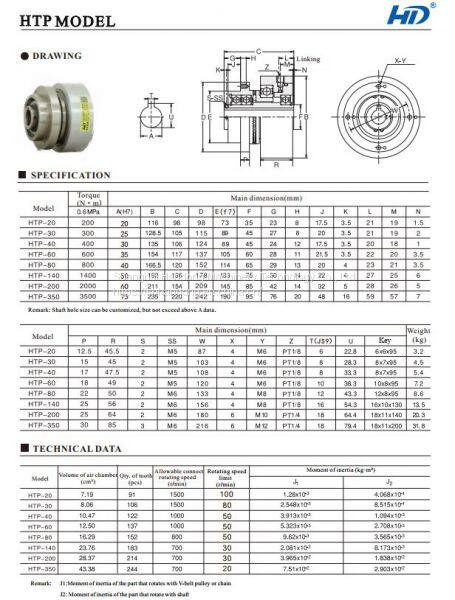

Есть несколько моделей этой муфты: HTP-2, HTP-20, HTP-30, HTP-40, HTP-60, HTP-80, HTP-140, HTP-200, HTP-350. Они могут передавать крутящий момент от 26 Н·м до 3500 Н·м. Ниже приведены подробные технические данные этой муфты:

Клапан воздушного сцепления HTP работает при остановке или при включении на низкой скорости, а затем вращается на высокой скорости. Он широко используется в машинах для формования шин, конвейерах, автоматическом оборудовании, пищевой технике, медицинской технике, печатной технике, упаковочных машинах, резиновой технике, машинах для формования шин, производственных линиях, машинах для производства бумаги, строительной технике, оборудовании для производства фанеры, станках для штамповки, ножницах для вырезания, дробилках и т.д. Он также применяется в роботах, механических манипуляторах и других высокотехнологичных устройствах.

Он используется для непосредственной передачи мощности от ведущего элемента к ведомому. Таким образом, не требуется частое включение и выключение электродвигателя, что значительно увеличивает срок его службы.
