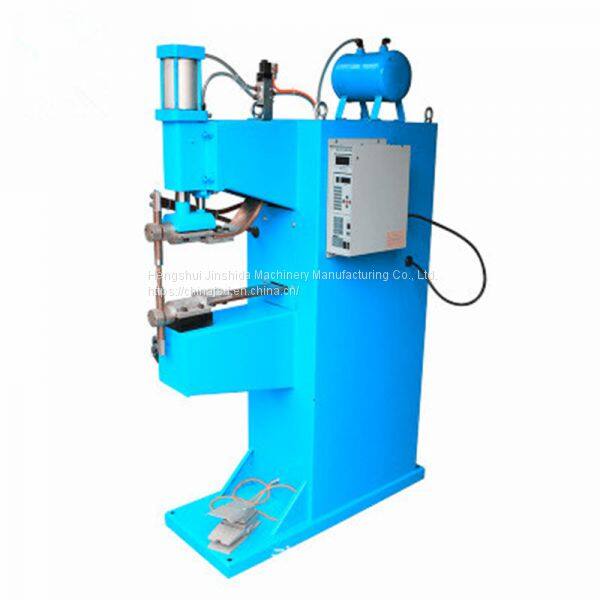

Сварочный автомат точечной электросварки DN-100 для сварки сетки из железной проволоки

1. Назначение

Точки сварки - это соединение металлов, образующее постоянную связь. Во время сварки свариваемый материал нагревается локально током сварки, и на точку контактного нагрева свариваемого материала приложено давление, образуя сварной точечный шов. Точки сварки в настоящее время широко применяются в различных отделах производства деталей. Пневматическая точечная сварочная машина DN-75, DNK-100 используется для одноточечной сварки. Машина работает под пневматическим давлением. Давление электрода и диапазон хода можно регулировать по желанию. Машина оборудована микроконтроллером для точечной выпуклой сварки типа KD-160B, который контролирует все процедуры в процессе сварки, обеспечивая единообразие сварных деталей и стабильность и надежность качества сварки.

2. Технические данные

Модель сварочной машины DN-100 DN-75

Первичное напряжение (вольт) 380 380

Первичный ток (А) 270 197

Номинальная продолжительность нагрузки (%) 20 20

Номинальная мощность (кВА) 100 75

Толщина свариваемых деталей Сталь мягкая (мм) 4 + 4 2.5 + 2.5

Число рабочих циклов в минуту (при рабочем ходе 20 мм) 68 68

Вторичное холостое напряжение (вольт) 3,65-7,3 3,1-6,24

Шаги регулировки вторичного напряжения Беступенчатая непрерывная Беступенчатая непрерывная

Длина выступающего электрода (мм) 500 500

3. Особенности и функции

Пневматическое нагнетательное точечно-сварочное устройство DN-75, DN-100 предназначено для уплотнения свариваемых деталей электродами и последующей точечной сварки методом нагрева током. Сварщик помещает свариваемые детали между верхним и нижним электродами и нажимает на педальный переключатель. Контроллер по программному алгоритму сначала подключает электромагнитный газовый клапан. Электромагнитный газовый клапан подключает сжатый воздух к камере в цилиндре и соединяет нижнюю камеру с атмосферой. Стойка поршня и ползун descend до тех пор, пока электрод не сжмет свариваемые детали.

Если требуется только один сварной шов, можно нажать на педальный переключатель. Если педальный переключатель удерживается в нажатом состоянии, процесс сварки будет продолжаться автоматически.

Рабочий ход верхнего электрода сварочного аппарата и вспомогательный ход верхнего электрода могут быть равномерно регулированы. Нижний электрод может быть ступенчато регулирован в вертикальном направлении. Давление между электродами стабильно и не изменяется из-за износа электродов. Время каждого программного цикла в сварочном цикле может быть произвольно регулировано в диапазоне от 0,02 секунды до 3,98 секунд, что вполне достаточно для удовлетворения различных потребностей пользователей в сварке.
