ADF7242 PA 2.4г ГНЧ-модуль с интерфейсом UART, беспроводной модуль, ГНЧ-модуль

Модуль радиопередачи ADF7242 с усилителем мощности, ФМ-сигнал с частотной модуляцией, 2400 МГц, беспроводной модуль

ВВЕДЕНИЕ

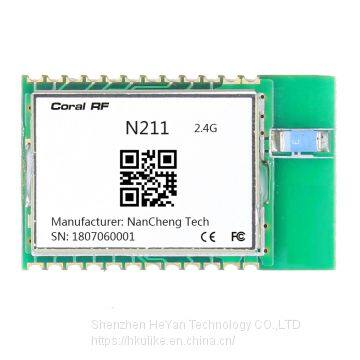

N211 - это недорогой и компактный модуль радиопередачи с ФМ-сигналом с частотной модуляцией для передачи и приема цифровых данных по радиоканалу. Все электронные компоненты N211 (включая антенну) расположены на одной печатной плате, а питание всех узлов производится от одной источника напряжения. Конструкция приемопередатчика состоит из усилителя мощности ADF7242 и микроконтроллера, низковольтного интегрированного чипа приемопередатчика радиосигналов на частоте 2,4 ГГц, все выводы ввода-вывода выводятся на внешний контакт. Доступная частота модуля находится в диапазоне от 2400 до 2483 МГц. Аппаратная часть разработана для максимальной дальности действия.

Технические характеристики

Информация об аппаратной части
Интерфейсы: UART
Габариты: 37 x 22 мм x 3 мм
Рабочее напряжение: VCC: 2 - 3,6 В
Рабочая температура: от -40°C до +80°C
Потребление энергии (режим сна): 1 мкА
Потребление энергии (режим приема): 25 мА
Потребление энергии (режим передачи): 160 мА
Радиочип: ADF7242
Монтаж: UART

Программное обеспечение
Асинхронный прозрачный
режим Режим низкой мощности
Безопасный режим
Режим RSSI
Серийный загрузчик
Регулируемый размер пакета

Беспроводной интерфейс
РФ антенна
Частота: 2400 МГц - 2483 МГц
Модуляция: FSK
Скорость передачи данных РФ: 50 - 2000 кбит/с
Выходная мощность РФ: до 21 дБм
Чувствительность РФ: -100 дБм

О компании

Heyan technology, основанная в 2010 году, является поставщиком средств связи и технологий Интернета вещей. Мы стремимся внедрить цифровой мир в каждого человека, каждый дом и каждую организацию, строя интеллектуальный мир взаимосвязанных вещей.

Используется в логистической отрасли, управлении энергией, контроле электроэнергии, военной сфере и т.д.

Узкий полосный последовательный порт, модуль SPI: низкое энергопотребление, высокая мощность, 169 МГц, 172 МГц, 433 МГц, 480 МГц, 868 МГц, 915 МГц.

Последовательный порт FSK, модуль SPI: низкое энергопотребление, высокая мощность, 1433 МГц, 480 МГц, 868 МГц, 915 МГц.

ZigBee: модуль ZigBee, адаптер ZigBee, сниффер.

Lora: модуль Lora, шлюз Lora.

Модуль реального времени передачи: высокомощный модуль синхронной передачи РФ, 30 дБм.

Модуль BLE: ble4.0, ble 5.2, адаптер ble.

Модуль ASK: передача ASK, интерфейсный модуль ASK.
