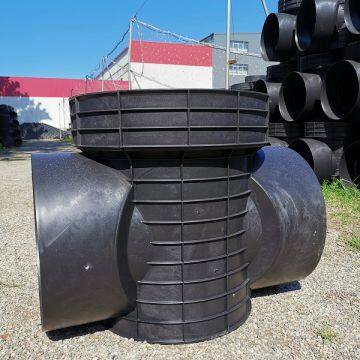

Пластиковая дренажная колодец

Введение

Наблюдательный колодец предназначен для технического обслуживания электроснабжения, водоснабжения, водоотведения, канализации, связи, кабельного телевидения, газопроводов, улично-световых линий и т.д. городской подземной инфраструктуры, что удобно для монтажа. Как правило, он устанавливается на перекрестках трубопроводов, на поворотах, при изменении диаметра или уклона трубопровода, а также через определенные расстояния на прямых участках трубопроводов, чтобы облегчить регулярный осмотр вспомогательных конструкций.

Пластиковый наблюдательный колодец состоит из колодцевой опоры, ствола колодца, колодцевого крышка и частей пластикового наблюдательного колодца. Подземные водоотводные трубы могут быть использованы для наблюдательных колодцев, например, двухслойные аксиальные полые трубы из ПВХ-У, полые намотанные трубы из ХДПЭ и т.д.

В зависимости от количества и угла соединяемых труб имеются начальная колодцевая опора, проходная колодцевая опора, трехходовая колодцевая опора, четырехходовая колодцевая опора, колодцевая опора с 90-градусным отводом и т.д. Для адаптации к различным условиям водоотведения пластиковый наблюдательный колодец оснащен переходными муфтами внутреннего и наружного диаметра, седловыми соединениями, редукторными соединениями, слиянием соединений, переменными угловыми соединениями и т.д. Эти запасные части и колодцевая опора используются совместно, чтобы гарантировать текучесть и герметичность всего водоотводной системы.

Материал: Высокоплотный полиэтилен (HDPE)

Технология: одноразовая литьевая формовка

Цвет: Черный

Толщина стенки: 7 мм

Срок службы: > 50 лет

Структура продукта: высокая прочность и твердость

Способ соединения: резиновой кольцо

Инструкции по применению: строительные кварталы, муниципальное водостоковое оборудование

Область применения

1) Проекты пластиковых водосточных смотровых колодцев для подземных водосточных труб с наружным диаметром не более 1200 мм и глубиной залегания не более 8 м на строительных площадках (жилые районы, районы с общественными зданиями, заводские территории и т.д.), в городских и сельских муниципальных районах, промышленных парках и реконструкции старого города. Проектирование, строительство и обслуживание.

2) Строительство пластиковых водосточных смотровых колодцев в условиях обычных почв, мягких почв, сезонно мерзлых почв и осыпающихся суглинистых почв;

3) Зоны с землетрясениями с сопротивлением трещинам не более 9 баллов.

4) Нагрузка на грунт на обычных полосах движения рассчитывается на суммарный вес транспортного средства 15 т (давление заднего колеса 5 т); нагрузка на грунт на пожарной полосе движения проектируется на суммарный вес транспортного средства 30 т (давление заднего колеса 6 т).

5) Уровень грунтовых вод по проекту не должен быть выше, чем на 1,0 м ниже поверхности земли;

Установка соединяющих труб колодцев наблюдения

1. Последовательность соединения и установки основания колодца и трубопровода должна начинаться с верхнего по течению участка соединяющей трубы и производиться в последовательности колодцевая труба - колодцевая труба, постепенно расширяясь до нижнего по течению ответвленной трубы и главной трубы.

2. Метод строительства соединения седла колодца и трубопровода должен совпадать с методом соединения трубопровода однотипных соединений.

3. Соединение седла колодца с входной и выпускной трубами требует изменения. При использовании редуцирующего соединения, когда диаметр входной трубы меньше диаметра трубопровода интерфейса седла колодца, верх трубы должен быть соединен плоским способом; когда интерфейс выпускной трубы седла колодца больше, чем диаметр трубы нижнего по течению, нижняя часть трубы должна быть соединена плоским способом.

4. Когда труба использует соединение с изменяемым углом или сферическое соединение для регулировки уклона, при диаметре трубы 315 мм следует использовать специальные инструменты вместо цепного ключа.

5. Для установки дополнительных соединений необходимо использовать специальные инструменты для выполнения отверстий на стенке шахты в соответствии с размером шахты и диаметром присоединительных труб. Кромка отверстий должна быть ровной, а установка дополнительных соединений не должна быть наклонной.

6. Во время строительства при высоком уровне грунтовых вод или в период дождей, после завершения установки трубопровода (включая смотровые колодцы), но до проведения гидротестов, необходимо принять технические меры для предотвращения всплытия колодца.
