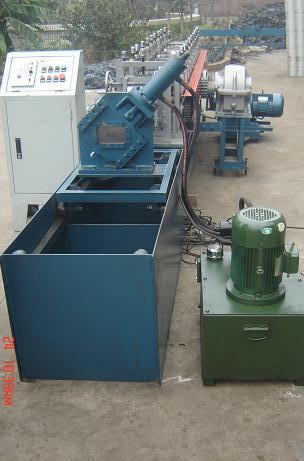

Машина для роллирования перемычек пола

1 набор

Электрический шкаф

1 набор

Коллектор

1 набор

Преследующее пиление летающей пилой

1 набор

Характеристики и параметры

Ширина материала для производства

50-300 мм

Толщина проката

2.0-3.0 мм (Толеранс формы 2.0-2.5 мм)

Область производства

Профиль С (см. чертеж)

Скорость производства

10-30 м/мин

Метод управления

Управление с помощью PLC

Основной формовочный станок

Мощность двигателя

Электромагнитный двигатель с регулируемым числом оборотов: (основной двигатель) 15*1=15 КВт; двигатель ножниц для резки полос 15 КВт

Материал роликов

Обычный GCr12;Соленая ванна закалки: HR 58-62

Конструкция рамы

Архитектурная конструкция, Передача через коммутатор

Редуктор

K97 серия

Конструкция основания

Интегральная конструкция сварки стальных пластин; Станок для фрезерования корпуса

Этапы формовки

20

Диаметр вала

￠70 мм 45# Сталь углеродистая, закалка и отпуск, HN250-280

Режим передачи

Передача через коммутатор; Выход через мягкую муфту

Разматывающее устройство

Конструкция

Вертикальный MT-500

Нагрузка по весу

2000 кг

Максимальный внешний диаметр

1300 мм

Внутренний диаметр

480 мм

Ширина материала

200 - 300

Устройство для резки

Режим резки

Последующая резка летающей пилой

Резиновая форма

65MN

Коллектор

Длина

3000-11800 мм

Собирать

Коллекторный каркас

Форма фиксированной длины

Пневматическое устройство фиксирования длины с высокой точностью (Резка с замедленной синхронизацией)

Размер

Основной блок (мм)

26000X1800X1300 (Д*Ш*В)

Производственная линия (мм)

30000X3000 (Д*Ш)

Особенности производственной линии: Основной привод осуществляется редуктором косозубых колес серии K97; режим передачи - через коммутатор; способ мягкого соединения подается на основной агрегат. Используются 2 электродвигателя с переменной частотой. Механизм фиксации размера использует пневматическую тонкую фиксацию длины и обеспечивает допуск +/-1,0 мм. На фиксирующую часть установлен редуктор скорости, что эффективно предотвращает столкновения.
