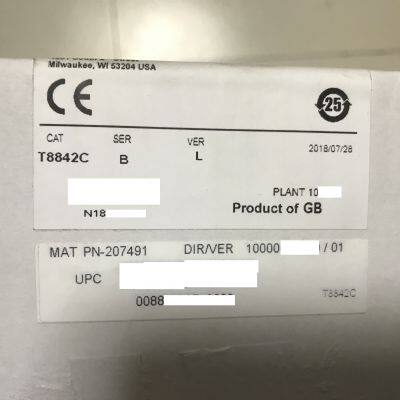

T8842 Универсальный FTA

T8842, P8842

T8842 Универсальная FTA

Описание

Достоверный универсальный сборочный узел для накала на месте (VFTA) предназначен для функционирования в качестве основного интерфейса между полевыми устройствами, связанными с обнаружением и устранением пожарных и газовых опасностей, и надежным модулем зонального интерфейса TMR T8448.

Каждый канал VFTA может быть настроен для подключения различных полевых устройств. К ним относятся устройства, генерирующие как аналоговые, так и цифровые входные сигналы, а также выходные устройства, требующие цифрового сигнала до 40 В постоянного тока.

40 каналов расположены в пяти группах питания, каждая из которых состоит из восьми идентичных каналов. Каждая группа питания питается от двух источников постоянного тока 24 В, которые ?соединены? через диоды на VFTA. Затем питание подается на каждый канал в группе.

Напряжение питания на поле подается через предохранитель на 315 мА. Входной сигнал (0 - 20 мА) от полевого устройства подается через предохранитель на 50 мА, который эффективно ограничивает входной сигнал. Напряжение, возникающее на входном резисторе 250 Ом (высокая точность 0,1%), используется входным модулем для определения состояния полевого устройства.

Кабель, связывающий 40 каналов на входном модуле с VFTA, заканчивается пятью 10-разъемными соединителями. Двухпроводные источники питания постоянного тока 24 В подключаются к VFTA через пять 4-разъемных соединителей. Сорок 3-разъемных соединителей используются для полевых цепей.

VFTA предназначен для установки на любых из DIN-рельсов TS32 или TS35 в горизонтальном или вертикальном положении по требованию.

Особенности

Сорок входных каналов на каждый VFTA

Соединения полевых устройств по промышленному стандарту (3-шнуровые)

Совместимость со стандартными DIN-рельсами

Простая настройка с использованием вставных предохранителей

Простая установка и подключение

Работа от 24 В постоянного тока

Защищенное от перегрузки полевое питание для каждого канала

Разработано для использования с полевыми устройствами с ?схватыванием? и ?подачей? тока
