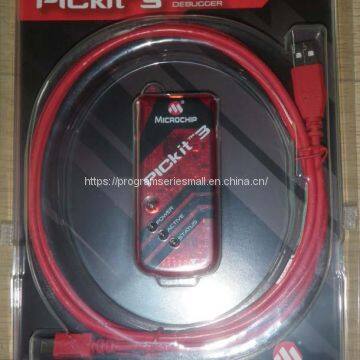

Оригинальный PIC MPLAB PG164130 - PICkit 3 Универсальный программатор высокоскоростной PG164130 - PICkit 3 программатор микросхем, записывающее устройство микросхем

PICkit 3 не рекомендуется для новых проектов, и начиная с 1 июня 2019 года в него не будет добавлена поддержка новых устройств. Для новых проектов обратитесь к MPLAB PICKit 4.

Программатор/отладчик PICkit? 3 Microchip, работающий в схеме, использует логику отладки в схеме, встроенную в каждый чип с флэш-памятью, чтобы обеспечить дешевый аппаратный отладчик и программатор. Отладка в схеме обеспечивает следующие преимущества:

• Низкая стоимость

• Минимальное количество дополнительной аппаратуры для отладки

• Не требуются дорогие разъемы или адаптеры

Теперь PICkit 3 также может повторно программировать любой микроконтроллер PIC простым нажатием кнопки: Узнайте больше о функции Programmer-To-Go*
*Пожалуйста, ознакомьтесь с руководством по использованию PICkit 3, чтобы определить ограничения поддержки устройств Programmer To Go.

Примечание: Программатор/отладчик PICkit 3, работающий в схеме, не предназначен для массовой перепрошивки. Он должен использоваться только для целей разработки.

MPLAB PICkit 3 позволяет отлаживать и программировать микроконтроллеры PIC? и dsPIC? с флэш-памятью по самой доступной цене с использованием мощного графического пользовательского интерфейса интегрированной среды разработки MPLAB X (IDE). MPLAB PICkit 3 подключается к компьютеру инженер-разработчика с помощью интерфейса USB полной скорости и может быть подключен к целевому устройству через разъем отладки Microchip (RJ-11) (совместимый с MPLAB ICD 2, MPLAB ICD 3 и MPLAB REAL ICE). Разъем использует два вывода I/O устройства и линию сброса для реализации отладки в схеме и технологии программирования в схеме по последовательному интерфейсу In-Circuit Serial Programming?.

Если вам нужна более старая версия программного обеспечения для программирования с помощью PICkit 3, пожалуйста, посетите нашу архивную секцию.

MPLAB PICkit 3 поддерживает весь ряд наших продуктов PIC и dsPIC. Поскольку поддержка продуктов MPLAB PICkit 4, MPLAB Snap и MPLAB ICD 4 пока не завершена, MPLAB PICkit 3 может быть основным инструментом для поддержки вашего микроконтроллера. Пожалуйста, ознакомьтесь с матрицей поддержки продуктов, доступной в файле справки интегрированной среды разработки MPLAB X, для получения информации о поддержке отладчика.

Информация о заголовке

Некоторые устройства с 8-, 14- и 18-контактными выводами используют небольшие платы заголовков с специальным микроконтроллером для отладки. Этот специальный микроконтроллер имеет дополнительные выводы для связи с PICkit 3 и поэтому позволяет использовать все выводы на устройстве для приложения. Плата заголовков не используется и не требуется для программирования. Однако при отладке этих устройств заголовок должен быть использован. См. документ "Спецификация заголовка" ниже.

?
