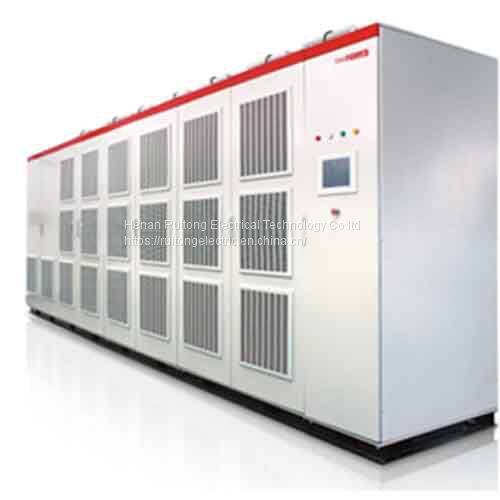

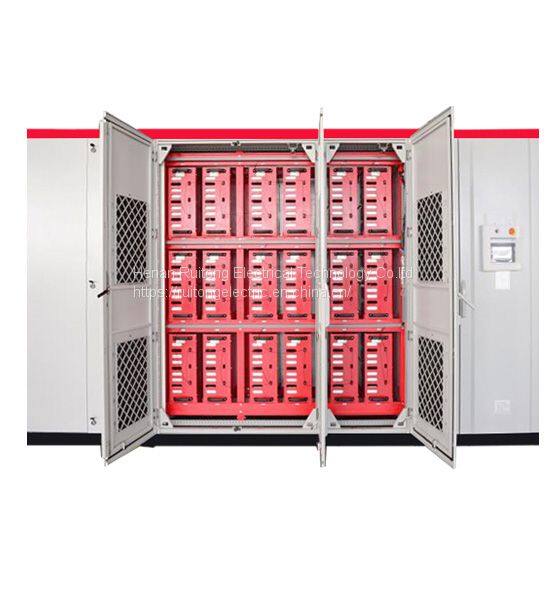

Устройство SVC высоковольтного статического компенсатора реактивной мощности для компенсации реактивной мощности

Обзор продукта:

? ? ? ?Высоковольтный статический компенсатор реактивной мощности (SVC) обычно состоит из фиксированной батареи конденсаторов (FC), регулируемой реактивности и системы управления.

Существуют два различных типа регулируемых реактивностей: (1) Реактор, управляемый тиристорами (TCR); (2) Магнитно-управляемый реактор (MCR).

Принцип работы: Фиксированная батарея конденсаторов обеспечивает емкостную реактивную мощность - Qc на основной гармонике, регулируемый реактор обеспечивает индуктивную реактивную мощность Qt, а реактивная мощность нагрузки равна QI, тогда реактивная мощность, подаваемая в сеть, Q = QI - Qc + Qt. Из-за непрерывности и быстроты Регулирование Qt: реактивная мощность, подаваемая сетью, стремится к нулю или определенному значению за счет быстрого сопровождения индуктивной реактивной мощности управляемого реактора.

Основные технические параметры:

-- Номинальное напряжение: 6 кВ, 10 кВ, 35 кВ

-- Номинальная частота: 50 Гц;

-- Номинальная мощность: <30 Мвар;

-- Динамический диапазон регулирования: 0 - 100%;

-- Время реакции аппарата: ≤ 20 мс;

-- Система управления: DSP Полностью цифровой контроллер

-- Режим управления: постоянная реактивная мощность, постоянный коэффициент мощности;

-- Режим запуска тиристоров: фибероптическое запускание;

-- Режим регулирования: трехфазная регулировка, регулировка по фазам
