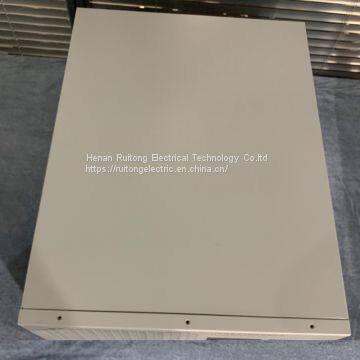

30 kvar Модуль компенсации реактивной мощности низковольтного SVG

-- Используется высокоинтегрированный трехступенчатый модуль IGBT от компании Infineon (Германия), что обеспечивает низкое напряжение нажатия, высокую надежность, а также снижение потерь проводимости и потерь коммутации;

-- Используется чип DSP серии TMS320F28377D от компании TI с двойным 32-битным процессором CPU, что обеспечивает высокую точность управления и высокую скорость, а также наличие множества 16-битных АЦП, что обеспечивает высокую точность выборки;

-- Используется магнитно-кольцевой реактор с малым размером, небольшой массой, низким температурным подъемом и низким уровнем шума;

-- Используются высокопроизводительные датчики тока Холла и датчики напряжения Холла для обеспечения высокой точности выборки;

-- Применяется модульный дизайн для удобной установки и расширения мощности;

-- Имеются несколько режимов компенсации: приоритет компенсации реактивной мощности, приоритет контроля гармоник и другие режимы регулирования;

-- Время реакции менее 10 мс, управление быстрым, что обеспечивает лучшую переходную стабильность;

-- Полный комплекс функций защиты от внешних электрических неисправностей, таких как переvoltage на шине, недопустимый спад напряжения и отсутствие фазы, а также от внутренних неисправностей, таких как перегрев и переток IGBT;

-- Имеет два структурных режима: стойковый и настенный, что удобно для установки;

-- Полные процедуры производства и контроля качества. Все изделия проходят 12-этапный производственный процесс, 4 процедуры контроля качества и 72-часовой тест на старение.

-- Верхняя секция выключателей шкафа выполнена в виде выдвижной конструкции, что удобно для обслуживания;

-- Форма и размеры шкафа могут быть разработаны в соответствии с требованиями пользователя. (Например, GCS, GGD и др.)

Основные технические параметры:

-- Номинальная мощность модуля SVG 35 кВАР, 50 кВАР, 75 кВАР, 100 кВАР

-- Номинальное напряжение переменного тока 380?！?5%/660В+15%

-- Электрическая проводка: трехфазная трехпроводная, трехфазная четырехпроводная

-- Номинальная рабочая частота: 50 Гц±5%

-- Цель компенсации. Коэффициент мощности 0,99

-- Автоматическая функция ограничения тока на выходе

-- Когда гармонический ток на стороне нагрузки превышает ток устройства, устройство ограничивает выходной ток до номинального значения.

Защита от перегрева. Вентилятор автоматически включается, когда температура радиатора превышает 65 °C

-- Защита от отсутствия напряжения. Когда напряжение системы ниже 85% UN, основной выключатель цепи потеряет защиту от напряжения, и устройство остановит работу.

-- Защита от перетока нагрузки. Ток, протекающий через нагрузку, превышает пороговое значение, и устройство останавливает работу.

- Защита напряжения системы

-- Превышено пороговое значение недонатяжения или перенатяжения напряжения на стороне системы, и устройство прекращает работу.

-- Защита постоянного тока напряжения

Устройство имеет как программную, так и аппаратную защиту. Точка программной защиты может быть установлена на 1,1 раза выше нормального напряжения, а точка аппаратной защиты - на 1,3 раза выше нормального напряжения. При превышении постоянного напряжения порогового значения защиты устройство останавливается и сообщает соответствующую неисправность.

-- Защита IGBT

Внутренняя температура IGBT превышает 108°C, устройство прекращает работу и сообщает о неисправности IGBT.

Пиковый ток в 2 раза превышает номинальный ток IGBT в силовом модуле

-- Режимы компенсации Реактивная компенсация/компенсация гармоник и реактивная

Режим работы нескольких устройств

Параллельная работа

Частота включения-выключения 20 кГц

Время отклика <5 мс

Способ отображения Сенсорный экран

Функция связи Протокол Modbus RTU, RS232 (стандарт)

Потери энергии устройства При номинальной работе на полной нагрузке потери не превышают 3% номинальной мощности

Уровень защиты IP30

Способ охлаждения Принудительная воздушная охлаждающая система

Шум ≤ 65 дБ (А-шкала)

Относительная влажность

От 15% до 90% при комнатной температуре ниже +20°C, без конденсации, не более 50% при

+40°C

Высота над уровнем моря Высота установки должна быть ниже 1000 м

Размер шкафа (мм) 470*200*550 470*250*550 470*250*640 500*250*640

Вес шкафа 32 кг 40 кг 45 кг 50 кг
