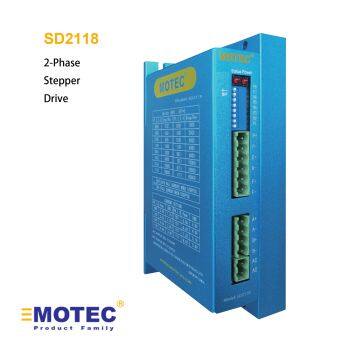

Двухфазный гибридный драйвер шагового двигателя SD2118 предназначен для управления двухфазными гибридными шаговыми двигателями серии MOTEC SM2 NEMA34 (85 мм) с входным напряжением 30~110 ВАЦ или 40~150 ВПТ и максимальным фазным током 8,0 А. SD2118 изготовлен из высококачественных компонентов, что обеспечивает высокую надежность и стабильность. Он может управляться с помощью сигналов импульса/направления и CW/CCW. Это экономичный двухфазный драйвер шагового двигателя, использующий патентные технологии MOTEC, обладающий такими характеристиками, как низкое теплоотдача, стабильность на низких скоростях (до 1 об/мин) и относительно высокий крутящий момент на высоких скоростях и т.д.

*Низкий уровень шума благодаря технологии полного сглаживания микропереходов.

*Максимальная частота входной реакции: 140 КГц.

*Функция запоминания позиции: SD2118 может запоминать положение шагового двигателя при отключении питания. При восстановлении питания SD2118 может приводить двигатель в запомненную позицию, в которой произошло отключение питания.

*Два светодиодных индикатора. Индикатор питания включается при наличии входного напряжения. Индикатор статуса мигает при возникновении сигнала тревоги. Количество миганий указывает код тревоги.

*Питание: 30~110В переменного тока или 40~150В постоянного тока

*Выходной ток: 0 - 8А (пиковый). Регулируется с помощью переключателей DIP.

*Функция автоматического уменьшения тока до половины: Выходной ток автоматически уменьшается на 50% при отсутствии импульсного входного сигнала в течение определенного периода времени.

*Микропроход: 400 - 60000 (импульсов/оборота). Регулируется с помощью переключателей DIP.

Габаритные размеры SD2118 (мм)

SD2118 можно использовать для управления двигателями NEMA34 (85 мм) фирмы MOTEC с крутящим моментом удержания в диапазоне от 3,0 до 10 Н·м. Рекомендуется использовать двухфазный шаговый двигатель MOTEC вместе с шаговым приводом SD2118, однако большинство двухфазных шаговых двигателей на рынке совместимы.

Для более подробной информации обратитесь к Каталогу интеллектуальной двухфазной шаговой системы MOTEC и Руководству пользователя интеллектуального шагового привода MOTEC или отправьте запрос на адрес whan@vip.sina.com
