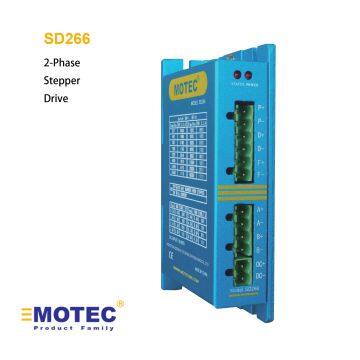

SD266 Двухфазный шаговый привод

SD266 - это компактный привод шагового двигателя с широким диапазоном входного постоянного напряжения от 18 до 60 Вольт и номинальным током 6 А. SD266 - это универсальный привод шагового двигателя, подходящий для различных приложений. Технические характеристики приведены ниже.

* Низкий уровень шума благодаря технологии полной плавности микропереходов.

* Максимальная частота входного отклика: 140 КГц.

* Функция запоминания позиции: SD266 может запоминать положение шагового двигателя при отключении питания. При восстановлении питания SD266 может приводить двигатель в запомненную позицию, где произошло отключение питания.

* Два светодиода. Светодиод питания включается при наличии входного напряжения. Светодиод состояния мигает при возникновении сигнала тревоги. Количество миганий указывает код тревоги.

* Выходной ток: 0 - 6 А (пиковый). Регулируется с помощью переключателей DIP.

* Функция автоматического уменьшения тока на 50%: Выходной ток автоматически уменьшается на 50% при отсутствии импульсного входного сигнала в течение определенного периода времени.

*Микрошаг: 400 - 60000 (импульсов/оборот). Регулируется с помощью переключателей DIP.

Размеры SD266 (мм):

SD266 можно использовать для управления двухфазными шаговыми моторами MOTEC типа NEMA8 (20 мм), NEMA11 (28 мм), NEMA14 (35 мм), NEMA16 (39 мм), NEMA17 (42 мм), NEMA23 (57 мм) с диапазоном удерживающего момента от 0,015 до 3 Н·м. Рекомендуется использовать двухфазный шаговый мотор MOTEC с шаговым приводом SD266, однако большинство двухфазных шаговых двигателей на рынке совместимы.

Для получения более подробной информации обратитесь к каталогу интеллектуальной двухфазной шаговой системы MOTEC и руководству пользователя интеллектуального шагового привода MOTEC или отправьте запрос на whan@vip.sina.com
