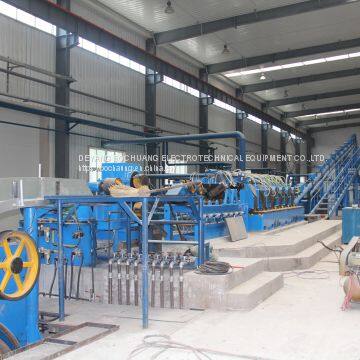

Линия непрерывного литья и прокатки медных стержней

1. Применение и состав

Эта установка производит низкоокисленный глянцевый медный пруток диаметром 8 мм методом непрерывной разливки и прокатки, используя катодную медь и красную медную стружку в качестве сырья.

?

Установка состоит из 1 комплекта отражательного печа с емкостью 40 тонн, пятиколесной разливочной машины, приводного блока, роликовых ножниц, выправителя и устройства для удаления буртиков, шлифовальной машины, прокатного стана, бухтовой машины и электроуправляющей системы.

2. Краткий технологический процесс

Загрузка красной медной стружки (1-го или 2-го сорта) → плавление и очистка в отражательном печи → проточная система для защиты расплавленной меди → ковш → разливочная машина для получения разливного прутка → валковые ножницы → выпрямитель → устройство для снятия заусенцев → стружильный станок для обработки литой бруски → подающее устройство → прокатная станция → охлаждающее устройство для закалки стержня → наматывающее устройство для предварительной формовки стержня → звездочный бухтовик для укладки стержня в бухту.

Загрузка катода → вертикальная плавильная печь → роторная выдержковая печь → желоб для защиты расплавленного меди → сталкер → литьевая машина для получения литой бруски → валковые ножницы → выравнивающее устройство → устройство для удаления заусенцев → фрезер для обработки литой бруски → подающее устройство (электроприводное) → прокатная станция → охлаждающее устройство для закалки стержня → наматывающее устройство для предварительной формовки стержня → звездочный бухтовик для укладки стержня в бухту.

3. Красный медный лом в качестве сырья

Красный медный лом, используемый в качестве сырья, должен быть первой категории или выше второй категории.

3.1. Медный лом высшего качества (Pb<100, Sn<300, Ni<50, Zn<50, Fe<50 и Sb<20) должен быть чистым и представлять собой немедные провода, свободные от олова, не содержащие хрупких обгоревших проводов.

3.2. Медный лом второй категории (Pb<1000, Sn<800, Ni<150, Zn<300, Fe<500, Sb<100, S<200) должен быть мелкими прямым медными проводами без изоляции, обычно содержащими телефонные провода, медные шины с лакомной или бумажной изоляцией, а также толстые или тонкие чистые медные бруски.

3.3. Загрузка сырья в печь производится в следующем соотношении:

Лом 1-го сорта - 60% + лом 2-го сорта - 40%

?

4. Основные технические характеристики

4.1. Диаметр стержня:???????????? φ8 мм

4.2. Производительность:?????????? 12 - 16 тонн/час

4.3. Масса бухты:??????????????? 3,0 - 5,0 тонн

4.4. Общие габариты установки:??? 40×7,8×6,1 м (не включая плавильную печь и систему циркуляции охлаждающей воды)

4.5. Масса установки:?????????????? 85 тонн (не включая плавильную печь)

4.6. Общая мощность установки:?????? 650 кВт (не включая плавильную печь)
