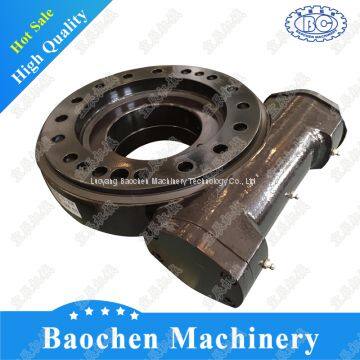

На заказный проект поворотный привод для солнечного трекера. Поворотный привод червячного редуктора с закрытой оболочкой WEA12

?

Поворотный привод с закрытым корпусом, поворотный привод применяется преимущественно в условиях с высокими требованиями к защите от пыли, влаги и коррозии. Точность по стандарту IP65.
Примечание

1. Можно проектировать различные моторы (переменного тока, постоянного тока, гидравлические) в соответствии с требованиями клиента.

2. Вал, противоположный мотору, может быть шестигранным или без шестигранной головки.

История
Поворотный привод является модернизированной версией червячного механизма, история которого насчитывает множество веков и который был широко использован в эпоху Возрождения. Папп Александрийский (III век н.э.),

греческий математик, считается автором одной из ранних версий бесконечной винтовой линии, которая впоследствии эволюционировала в червячный привод. Этот механизм также использовался Леонардо да Винчи как компонент во многих

из его конструкций машин. Он также можно найти в записных книжках Франческо ди Джорджо из Сиены. Многие концепции поворотных приводов стали популярными с появлением крупномасштабных строительных и

инженерных проектов на пике греческих и римских империй.

Технология
Традиционный червячный редуктор с червяком четырехходовым.

Поворотные приводы работают по стандартной червячной технологии, при которой червяк на горизонтальном валу является приводным элементом для шестерни. Вращение горизонтальной винтовой линии вращает шестерню вокруг оси, перпендикулярной оси винта.

Эта комбинация снижает скорость ведомого элемента и одновременно увеличивает его крутящий момент, пропорционально увеличивая его по мере снижения скорости. Отношение скоростей валов зависит от соотношения числа

винтовых заходов на червяке и числа зубьев на червячной колесе или шестерне.

В связи с совершенствованием технологии все больше поворотных приводов используют технологию ?часового стекла? червяка, при которой червяк имеет форму, позволяющую зацепиться с большим количеством зубьев на шестерне. Это увеличение зацепления зубьев приводит к большей

прочности, эффективности и долговечности.

Характеристики производительности
Ввиду их многочисленных применений поворотные приводы выпускаются в различных размерах моделей, диапазонах производительности и характеристиках монтажа.

Эти приводы прекрасно подходят для приложений, требующих удержания нагрузки и крутящего момента вращения от одного и того же редуктора.

Они также могут быть выполнены с двумя осями вращения (вращение вокруг осей одновременно) или с двумя приводами на одной оси (две червячные передачи, приводящие один зубчатый венец на одной оси).

Материалы
Технические характеристики приводов и шестерен различаются в зависимости от материала, из которого изготовлена шестерня. Однако большинство широко используемых приводов и шестерен выполнены из стали и фосфорной бронзы.

Согласно обширному ряду испытаний, проведенных компанией Hamilton Gear & Machine Co., холоднокатанная никель-фосфорная бронза заняла первое место по сопротивлению износу и деформации. Второе место в списке заняла бронза SAE No. 65. Для бронзовых шестерен хорошее литье должно иметь следующие минимальные физические характеристики:

Применение
Существует множество областей применения, в которых можно использовать поворотный привод, прежде всего потому, что он идеально подходит для приложений, требующих как удерживающей силы нагрузки, так и крутящего момента вращения.

Типичные области применения поворотных приводов включают, но не ограничиваются следующими: солнечные трекеры, ветрогенераторы, подъёмные платформы, гидравлическое оборудование, телескопические погрузчики, стреловые вышки, лифты, краны, буровое оборудование, военное оборудование
