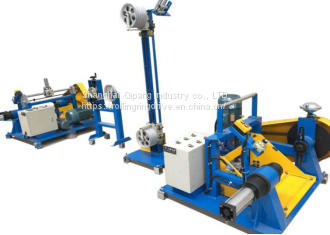

Машина для наматывания кабеля и провода с раздвижной конструкцией

1.Активный разматыватель диаметром от Φ630 до Φ1000 мм

?

l?Подходит для дисков диаметром от Φ630 до Φ1000 мм, Φ1000 мм, шириной рулона 475-750 мм, внутренним отверстием 56/80

l?Режим верхнего вала: безосевой верхний конус с пневматическим упором

?

l?Скорость разматывания: максимум 200 м/мин

?

l?Подъемный механизм: электровинтовой подъемник мощностью 0,75 КВт

?

l?Мощность: привод вращения катушки кабеля электродвигателем мощностью 4 КВт

?

l?Тормоз: электромагнитный тормоз с максимальной нагрузкой 10 кг

?

l?Максимальная грузоподъемность: 3000 кг

2.вертикальный стеллаж для накопления с натяжением

?

l?общая высота 2 метра;

?

l?Объем хранения провода составляет 0-15 метров, а колеса на линии хранения имеют диаметр Φ400 мм (4 группы + 3 группы);

?

l?Подходит для диаметра провода: 0,5-10 мм2 жесткого провода, Ф15 мм мягкого провода;

?

l?Материал направляющих колес: алюминиевый сплав, поверхность подвергается упрочнению;

?

l?Режим управления: Датчик подает напряжение 0-10 В для управления скоростью провода.

3.Измерительное устройство

?

l?Форма: односторонний стопор;

?

l?Поверхность измерительного колеса и прижимного вала выполнена из резинового колеса, чтобы гарантировать отсутствие повреждения провода.

4.400-630 shaft?less take-up machine

?

l?Подходит для диаметра диска: PN400-PN630, ширина катушки 280-475 мм, диаметр катушки Φ56 мм

?

l?Применяемая скорость линии: 200 м/мин

?

l?Режим верхнего вала: верхний конус без вала

l?Подъем катушки: электросвинточные подъемники, верхние и нижние пределы безопасны и надежны?

?

l?Кабель: кабель с полированной штангой диаметром Φ30, межрядный интервал регулируемый. Способ наматывания провода: намотка провода электродвигателем с моментом 10Н.м
