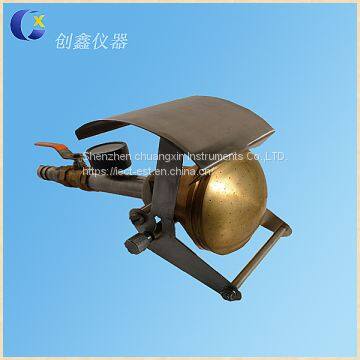

IEC60529 IPX3 IPX4 Распылительный насадок

Медный водяной распылитель IEC60529 IPX3 IPX4 для ручного распылителя

Введение:

Распылитель IPX3-4 представляет собой ручное испытательное устройство для проверки защиты от водяного распыления и брызг. Давление воды можно регулировать с помощью регулятора потока на устройстве для достижения требуемой скорости потока. Давление можно увидеть на манометре, удобно расположенном рядом с распылителем. Распылительный узор распылителя выполнен в соответствии с спецификациями IEC 60529. Перемещаемый защитный экран можно опустить на часть распылителя для испытаний IPX3 или удалить из области распыления для испытаний IPX4.

Применение:

Распылитель является альтернативой колебательному трубчатому испытателю для определения степени защиты от попадания воды. Распылитель предназначен для использования на образцах, которые не могут быть помещены в диаметр трубчатого испытателя. Основные испытания по стандарту IEC включают защиту IPX3 и IPX4 от водяного распыления и брызг.

?

Особенности:

.???????? Распылительная насадка из латунь

.???????? Манометр

.???????? Перемещающаяся защита с противовесом

.???????? Шаровый клапан для регулирования потока воды

.???????? Водяной фильтр

.???????? Соединитель для шланга

?

1

Водоснабжение

Скорость потока воды составляет 50~150 КПа чистой воды без включений.

2

Параметры распылителя

Внешний диаметр: 102 мм

Диаметр сферы: S 75,5 мм

Есть центральное отверстие, а на внутренней круговой поверхности расположено 24 отверстия с углом между ними 30°. На внешней круговой поверхности расположено 96 отверстий с углом между ними 15°.

3

Поток воды

10 л/мин ± 5%, расходомер регулируемый

4

Диапазон манометра

0~0.4 МПа

5

Заслонка

демонтируемая

6

Манометр

0~0.25 МПа

7

Требования к месту установки

Отдельная IP-изолированная водонепроницаемая испытательная камера. Пол должен быть ровным, с освещением

С хорошей функцией водоподачи и водоотведения. Монтаж на стену

?
