2W Лора дальнодействующий радиомодем RS232

Технические характеристики:

Особенности продукции:

?●?Поддержка пользовательской настройки UHF (410-470 МГц);??

● RS-232 и RS-485 TTL настраиваются по заказам;

● Скорость последовательного интерфейса 1200-9600 бод, настраиваемая. Скорость воздушного канала 240-9600 бод, настраиваемая пользователем;

● Короткое время передачи и приема; задержка связи менее 3 мс;

● Дальность передачи в прямой видимости от 3 км до 30 км;

● Максимальная чувствительность до -136 дБм;

Технические параметры:

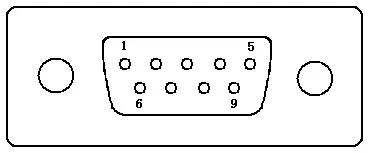

Определения выводов

?

XZ-DT78-L Частота

По умолчанию частотный канал - CH0, частота канала 0 может быть произвольно установлена и сохранена программным обеспечением. Пользователи могут вводить/перезаписывать любую необходимую частоту приема (Rx) и передачи (Tx) в программном обеспечении.?

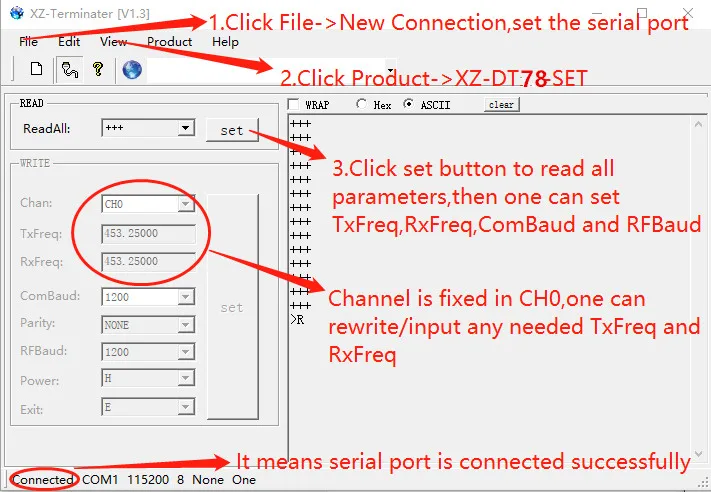

Программирование программным обеспечением

1.1?Вход в режим настройки

Аппаратная часть: соединить 8-й вывод с землей, зеленый светодиод постоянно горит, модуль входит в режим настройки, скорость последовательного порта - 9600 8N1

Программная часть: при текущей скорости передачи данных непрерывно отправляются 3 + цифры, XZ-DT78 входит в режим настройки, и на последовательном порту выводится OK

Формат??? + + +

Возврат???? OK

1.2?Настройка частоты канала 0 (эта частота является рабочей частотой канала 0)

Формат???? >WF0/RX:453.25000/TX: 453.25000

Возврат????

Объяснение??? >WF0 означает рабочую частоту записи канала 0

RX: означает частоту приема 453.25000 МГц, обратите внимание, частота должна быть точной до 5 знаков после десятичной точки;

TX: означает частоту передачи 453.25000 МГц, обратите внимание, частота должна быть точной до 5 знаков после десятичной точки;

Настройки частоты приема и передачи XZ-DT78 могут быть одинаковыми или разными, но модули в одной системе связи должны иметь одинаковые частоты приема и передачи. Переключатель DIP может устанавливать частоту только на канале 0.?

1.3?Настройка скорости передачи интерфейса

Формат >WBA

Возврат

Объяснение >WB означает скорость передачи данных по интерфейсу записи в бодах

A~E означает 1200~9600бит/с; A=1200L, B=1200H, C=2400, D=4800, E=9600

Примечание: A=1200L, интерфейс 1200, воздушная передача 240бит/с, самая длинная дистанция связи.

1.4 Настройка бит четности

Формат >WVN

Возврат

Объяснение >WV означает бит четности интерфейса

N.E.O означает 8N1.8E1.8O1

1.5 Команда чтения всех параметров

Формат >R

Возврат

Объяснение Вывод текущих рабочих параметров XZ-DT78

1.6 Выход из режима настройки

Формат >E

Возврат OK

XZ-DT78 выходит из режима настройки. Если XZ-DT78 входит в режим настройки, он выйдет, если в течение 60 секунд не будут выполняться никакие команды.

Стандартные комплектующие:

кабель программирования rs232&rs485

малый магнитный антенна
