Двухходовой автоматический клапан смешивания шарового типа с автоматическим включением и отключением подачи воды

One. Данные о продукте:

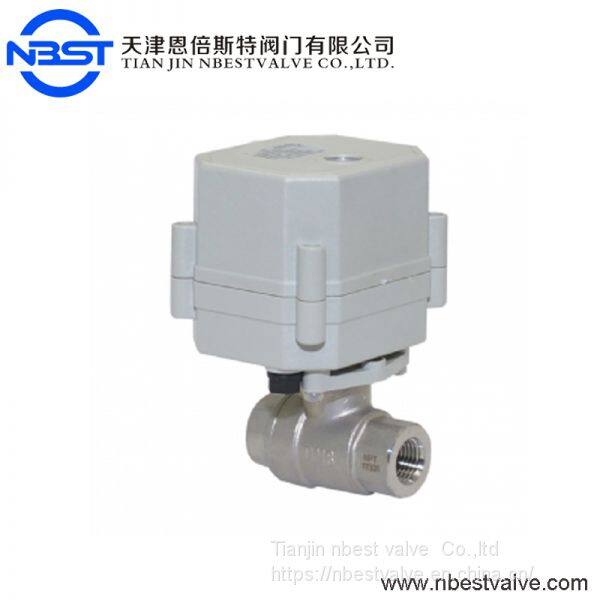

Автоматический контрольный клапан 3/4'' латунный, никелированный

Технические параметры:

Схема подключения

CR2 01 Wiring Diagram ( 2 wires control )

.RD соединяется с положительным полюсом, BK соединяется с отрицательным полюсом, клапан закрыт, привод автоматически отключается от питания после достижения конечного положения, клапан остается в полностью закрытом положении.
.BK соединяется с положительным полюсом, RD соединяется с отрицательным полюсом, клапан открыт, привод автоматически отключается от питания после достижения конечного положения, клапан остается в полностью открытом положении.
﹡Подходящее рабочее напряжение: DC5V/DC12V/DC24V

﹡Превышение рабочего напряжения запрещено

CR2 02 Схема подключения (управление двумя проводами – Возврат пружины в случае отключения питания)

.Когда SW закрыт, клапан открывается. Актуатор автоматически отключается после приведения в положение.

.Когда SW открыт, клапан закрывается. Актуатор автоматически отключается после приведения в положение.
﹡Подходящее рабочее напряжение: AC/DC9-35V

﹡Запрещено превышать рабочее напряжение

CR3 01 Схема подключения (управление 3-мя проводами)

.RD и GR соединяются с положительным полюсом, BK соединяется с отрицательным полюсом

.Когда OPEN( RD) и SW соединены, клапан открывается, привод автоматически отключается после постановки в положение, клапан остается в полностью открытом положении.

.Когда CLOSE(GR) и SW соединены, клапан закрывается, привод автоматически отключается после постановки в положение, клапан остается в полностью закрытом положении.

﹡Подходящее рабочее напряжение: DC5V. DC12V. DC24V

﹡Запрещается превышать рабочее напряжение

CR3 02 Схема подключения (управление 3 проводами)

.RD соединяется с положительным полюсом, BK и GR соединяются с отрицательным полюсом

.SW закрыт, клапан открыт, привод автоматически отключается после постановки в положение..

.SW открыт, клапан закрыт, привод автоматически отключается после постановки в положение.

﹡Подходящее рабочее напряжение: DC9V-35V

﹡Запрещается превышать рабочее напряжение

CR3 03 Схема подключения (контроль 3 проводами)

.RD& GR подключаются к положительному полюсу, BK - к отрицательному.

.SW ЗАКРЫТО, клапан ОТКРЫТ, привод автоматически отключается после приведения в положение

.SW ОТКРЫТО, клапан ЗАКРЫТ, привод автоматически отключается после приведения в положение.

﹡Подходящее рабочее напряжение: AC/DC9-35V/AC110-230V

﹡Запрещается превышать рабочее напряжение

CR3 04 Схема подключения (управление тремя проводами)

. RD и GR соединены с положительным полюсом, а BK - с отрицательным

.Когда RD и SW соединены, клапан закрывается, после достижения конечной позиции привод автоматически отключается от питания, оставаясь в полностью закрытом положении

.Когда GR и SW соединены, клапан открывается, после достижения конечной позиции привод автоматически отключается от питания, оставаясь в полностью открытом положении.

﹡Подходящее рабочее напряжение: DC5V. DC12V. DC24V. AC/DC9 - 35V

﹡Запрещается превышать рабочее напряжение

.RD и GR подключаются к положительному полюсу, BK - к отрицательному.

.Переключатель ЗАКРЫТ, клапан ОТКРЫТ, привод автоматически отключается после приведения в положение.

.Переключатель ОТКРЫТ, клапан ЗАКРЫТ, привод автоматически отключается после приведения в положение..

﹡Подходящее рабочее напряжение: AC110-230V

﹡Превышение рабочего напряжения запрещено

CR5 01 Схема соединений (с сигналом обратной связи)

1RD подключается к положительному полюсу, BK - к отрицательному..клапан закрыт, привод автоматически отключается после установки в положение..

2 BK соединяется с положительным полюсом, RD соединяется с отрицательным полюсом.клапан открыт, привод автоматически отключается после установки в положение..

3.BL и WT соединяются когда клапан полностью открыт, YW и WT соединяются когда клапан полностью закрыт

Подходящее рабочее напряжение::DC12V,DC24V

Запрещается превышать рабочее напряжение

Схема подключения CR502 (управление 5 проводами - возврат пружины)

.Когда SW закрыт, клапан открывается. После приведения в положение привод автоматически отключается от питания.

.Когда SW открыт, клапан закрывается, после приведения в положение привод автоматически отключается от питания. BL и WT соединяются, когда клапан полностью открыт, YW и WT соединяются, когда клапан полностью закрыт.

﹡Подходящее рабочее напряжение: AC/DC9-24V.AC/DC110V-230V,

﹡Запрещается превышать рабочее напряжение

CR7 01 Схема подключения (управление 7 проводами с сигналом обратной связи)

---RD соединяется с положительным

---GR соединяется с SW и отрицательной проводкой

--- BK соединяется с отрицательной проводкой

---SW открыт. Клапан открыт и остается полностью открытым.

---SW закрыт. Клапан закрыт и остается полностью закрытым.

----BL & GY соединяются с проводкой сигнала полного открытия клапана

--- YW & WT Подключите к проводке сигнала полного закрытия клапана.

﹡Подходящее рабочее напряжение:DC9V-35V

﹡Запрещается превышать рабочее напряжение

※ Обратная связь с нагрузочной способностью:

① Максимальное напряжение отключения: DC36V AC220V

② Максимальный ток отключения: ≦0.4A

CR7 02 Диаграмма подключения (7 проводов управления с сигналом обратной связи)

1.RD и GR подключите к положительному полюсу, BK - к отрицательному.

2. При подключении RD и SW клапан открывается, привод автоматически отключается после полного открытия клапана..

3. При подключении GR и SW клапан закрывается, привод автоматически отключается после полного закрытия клапана,.

4. BL и GY соединяются с проводом сигнала полного открытия клапана

5. YW и WT соединяются с проводом сигнала полного закрытия клапана

﹡Подходящее рабочее напряжение:DC5V, DC12V, DC24V, AC/DC9 - 35V

﹡Превышение рабочего напряжения запрещено

※ Отклик с нагрузочной способностью:

① Максимальное напряжение отключения: DC36V, AC220V

② Максимальный ток отключения: ≦0.4A

CR7 03 Диаграмма подключения (управление 7 проводами с сигналом обратной связи)

.RD и GR соединяются с положительным полюсом, а BK - с отрицательным.

.SW ЗАКРЫТ, клапан ОТКРЫТ, привод автоматически отключается после приведения в положение

.SW ОТКРЫТ, клапан ЗАКРЫТ, привод автоматически отключается после приведения в положение.

.BL и GY соединены с проводом сигнала полного открытия клапана

.YW и WT соединены с проводом сигнала полного закрытия клапана.

﹡Подходящее рабочее напряжение: DC12V.DC24V

﹡Превышение рабочего напряжения запрещено

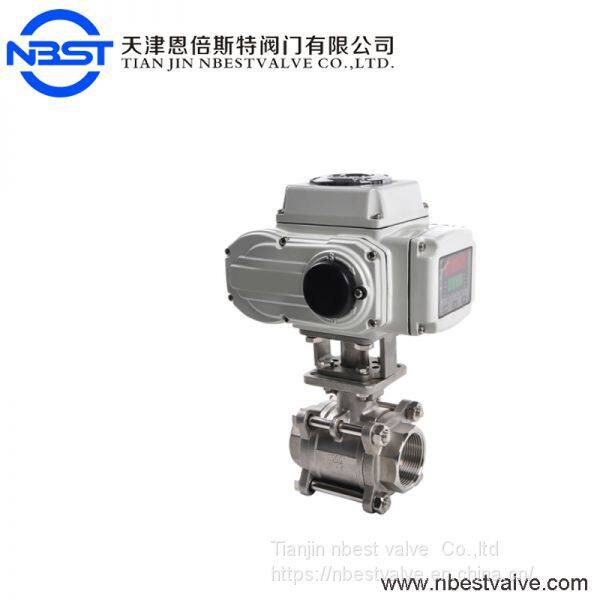

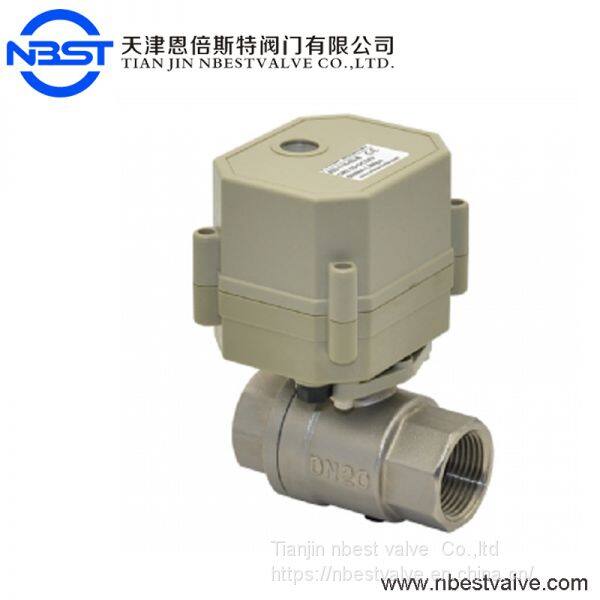

Два связанных продукта:
