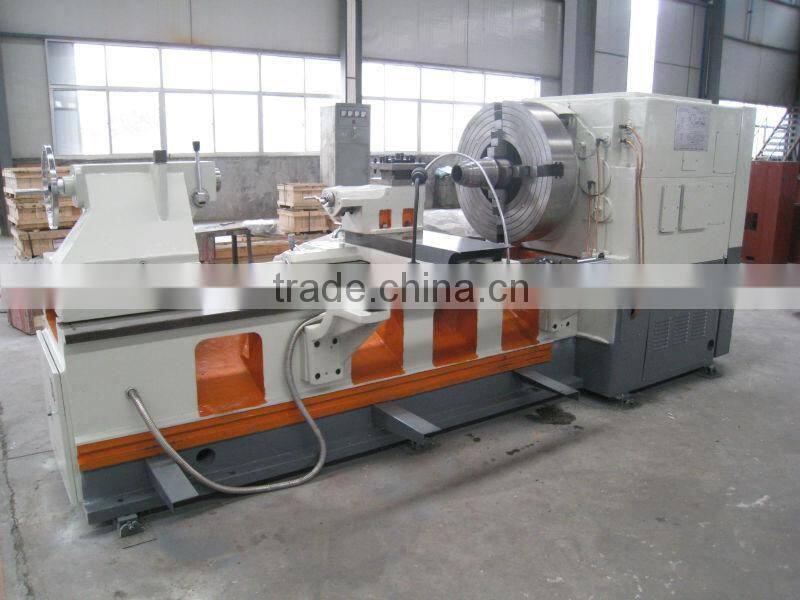

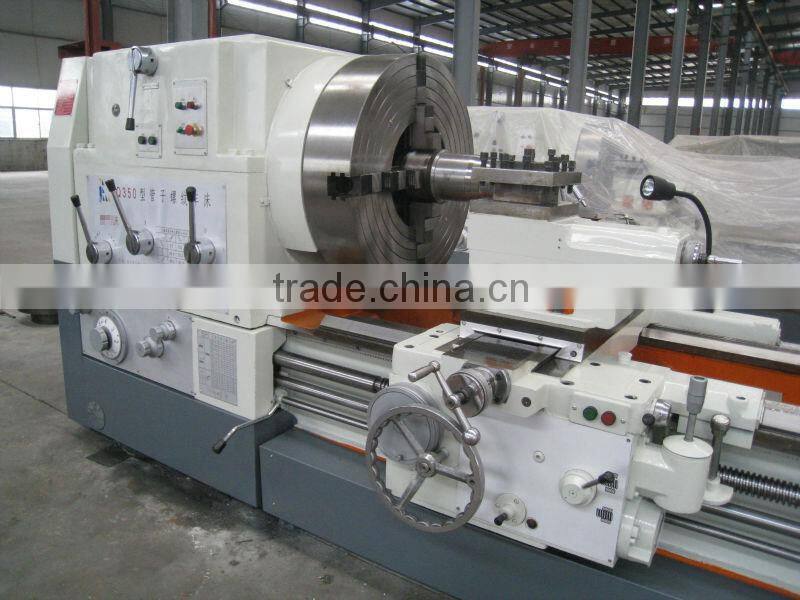

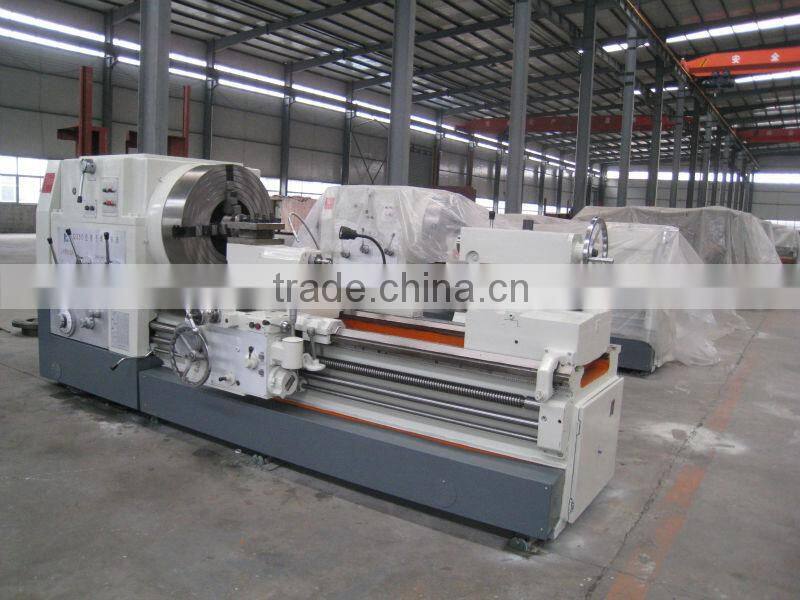

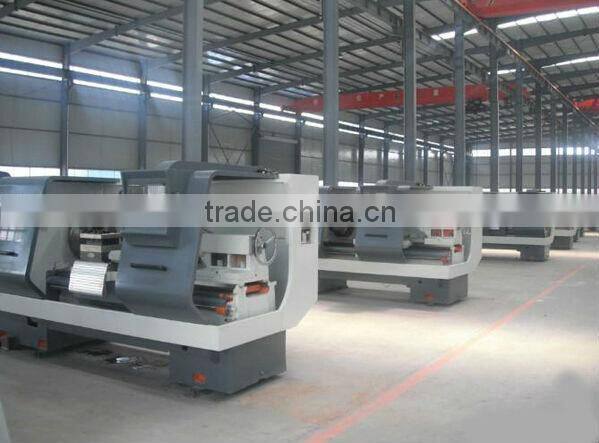

Высокоточная токарная машина с полым шпинделем Q350 с большим диаметром шпиндельного отверстия для обработки наружных и внутренних резьб труб

Общие размеры

Длина                           4050 мм

Ширина                        1900 мм

Высота                            1630 мм

Вес (без держателя)        8500 кг

Основные характеристики

Максимальный конический угол обработки                     1:4       1000mm

Диаметр трубы                114-350mm

Максимальная длина обработки

         1500mm

Путевой ход устройства для обработки по конусу                   930mm

Шпиндель

Число ступеней прямого вращения шпинделя                  9

Диапазон скоростей              6.6-198об/мин

Обратное вращение главного вала со скоростью d            3

Диапазон скорости       13.5-200.9 об/мин

Сверловое отверстие шпинделя                        350 мм

Параметры подачи

Количество видов подачи                                     32

Диапазон подачи за один оборот шпинделя

Поперечная                   0.04-0.72 мм

Продольная                     0.1-1.44 мм

Количество обработки метрических резьб     24

Обработка дюймового шага резьбы         24

Обработка метрического шага резьбыh         1-15mm

Обработка дюймового шага резьбы         1-15t.p.i

Быстрое продольное перемещение седла                                               4m/min

Поворот рукоятки колеса скользящего ящика и ход скользящего основания                                     1mm                                   0.05mm

Нижний ползун. Путь при каждом вращении                                       0.05mm

Расстояние между шпинделем и ножом                                   33mm

Прижимной конец

Диаметр втулки прижимного конца                100mm

Верхний втулочный устройство для путешествий              250мм

Сужающаяся втулка сверху    Морзе 6

Количество бокового смещения хвостовикак   ±15мм

Сужающаяся форма                     Морзе 6

Мощность

Основная мощность   Y180M - 4 18.5КВт 1470об/мин 380в

Ремень основного двигателя               B1727

Быстрый электрический   NY80 - 4 1.1КВт1350об/мин 380в

Двигатель закрепления:   YXZ90 - L - 4 1.5КВт 1400об/мин 380в
