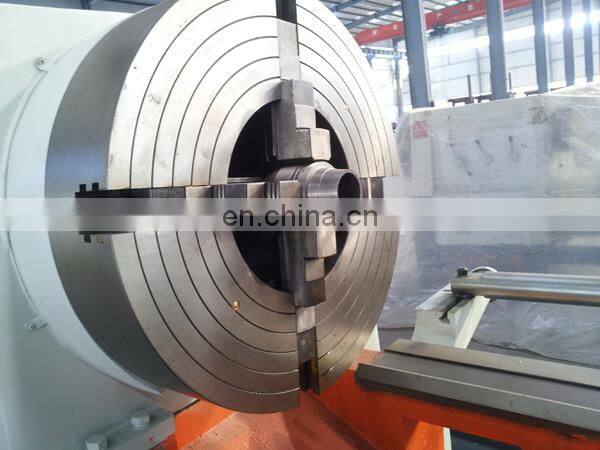

Токарный станок для нарезки резьбы на трубах с двумя патронами и большим диаметром шпиндельного отверстия Q350

Общие размеры

Длина                           4050 мм

Ширина                        1900 мм

Высота                            1630 мм

Вес (без держателя)  500 кг

Основные характеристики

Максимальный угол конусности обработки                     1:4

Максимальный диаметр обрабатываемой детали над станиной       1000 мм

Диаметр трубы                114 - 350 мм

Максимальная длина обработки

         1500 мм

Ход устройства для обработки конусов                  930 мм

Шпиндель

Количество ступеней прямого вращения шпинделя                 9              6.6-198 об/мин

Обратная скорость вращения шпинделя по ступеням             3

Диапазон скорости       13.5-200.9 об/мин

Светло шпинделя                        350 мм

Подача характеристики

Количество видов подачи по аспекту                                     32

Диапазон подачи за один оборот шпинделя

Поперечное                   0.04-0.72мм

Продольное                     0.1-1.44мм

Количество обработанных метрических резьб     24

Обработка дюймовой шага резьбы         24

Обработка метрического шага резьбыh         1-15мм

Обработка дюймовой шага резьбы         1-15т.п.дюйм

Быстрое продольное перемещение суппорта                                               4м/мин

Скользящий короб ручной колесо поворотный и скользящий основание дорожка                                     1мм

Ножевой подставка поворотный за раз дорожка ножевой подставки.                                    0,05мм

Нижний скользящий поворотный за раз дорожка                                        0,05мм

Расстояние между шпинделем и ножом

Прижимной патрон

Диаметр гильзы верхней                100mm

Ход верхней гильзы              250mm

Конусная гильза верхняя    Морзе 6

Количество бокового перемещения прижимного патрона   ±15mm

Конус                     Морзе 6

Мощность

Основная мощность   Y180M - 4 18.5KW 1470r/min 380v          B1727

Быстрый электрический   NY80-4 1.1КВт1350 об/мин 380В

Зажимной двигатель:   YXZ90-L-4 1.5КВт 1400 об/мин 380В

Зубчатые насосы    CB-B6  2.5МПа    1450 об/мин
