Шассировочный заклепной станок, подвесной заклепной станок, переносной заклепной станок

XGM-16(Chassis riveting machine)?

Характеристики:

■Подвесной и подвижный тип

■Максимальная способность обработки Φ16 мм (холодный способ), Φ25 мм (горячий способ)

■Переключение между ручным и автоматическим режимом

■Автоматический циклический усилительный цилиндр

■Одна гидростанция может иметь два резервных соединения, может работать с двумя наборами пистолетов типа C.

■Гидравлический агрегат может быть соединен с различными пистолетами типа C

■Работа в любом направлении

■Защитник от короткого замыкания

XGM-16

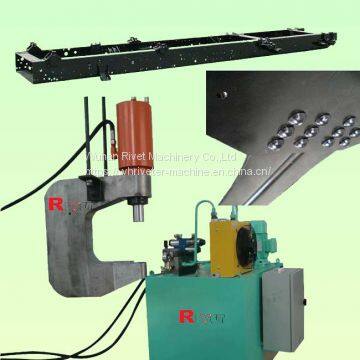

В некоторых районах обычные заклепочные машины не могут обрабатывать детали из-за большого пролёта рабочих деталей и большой массы крупногабаритных изделий. В этом случае стоит рассмотреть использование подвесной заклепочной машины (гидравлический агрегат с пневматическим заклепным пистолетом, также называемый подвесной машиной). Эта машина имеет мощный и стабильный давление в процессе работы, а после обработки поверхность деталей оказывается гладкой и эстетичной. Давление, скорость и системное давление машины регулируются, чтобы обеспечить идеальный результат.

Расположение элементов машины

Технические характеристики модели: XGM-12

▲Макс. давление ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 350 КН

▲Производительность масляного насоса ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 6,3 МПа

▲Частота процесса ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?14-25 раз/мин

▲Макс. диаметр обработки ? ? ? ? ? ? ? ? ? ? ? ? ? ??Φ12 мм холодный, ?Φ18 мм горячий

▲Номинальный поток ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 40Л/мин

▲Ход поршня ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?95 мм

▲Диаметр цилиндра ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?Φ125 мм

▲Мощность ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 4 кВт

▲ Размер "C"-пистолета ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?Выбирать по чертежам в соответствии с требованиями

▲Объем топливного бака ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 350 л

▲Шланг ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 8 м/10 м по выбору

▲Вес ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?800 кг

?

?

Спецификация модели: XGM-14

▲Максимальное давление ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 400 кН

▲Производительность масляного насоса ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??6,3 МПа

▲Частота процесса ? ? ? ? ? ? ? ? ? ? ? ? ??? ?14-25 раз/мин

▲Макс. диаметр обработки ? ? ? ? ? ? ? ? ? ? ? ? ? ??Φ14 мм холодный, ?Φ20мм горячий

▲Номинальный поток ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??40 л/мин

▲Ход поршня ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?95 мм

▲Диаметр цилиндра ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?Φ125 мм

▲Мощность ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??4 кВт

▲?"C"-gun size ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ???Выбирайте по чертежам в соответствии с требованиями

▲Объем масляного бака ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??350 л

▲Шланг ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??8 м/10 м на выбор

▲Вес ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?800 кг

?Спецификация модели: XGM-16

▲Максимальное давление ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 500 кН

▲Производительность масляного насоса ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??6.3 МПа

▲Частота процесса 14-25 раз/мин

▲Максимальный диаметр обработки Φ16 мм холодный, Φ25мм горячий

▲Номинальный поток 40 л/мин

▲Ход поршня 95 мм

▲Диаметр цилиндра Φ140 мм

▲Мощность ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??4 Квт

▲?Размер пушки типа "C" ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ???Выбирать по чертежам в соответствии с требованиями

▲Объем масляного бака ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??350 л

▲Шланг ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??8 м/10 м по выбору

▲Вес ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?1000 кг

Чертежи и параметры пушки типа "C"
