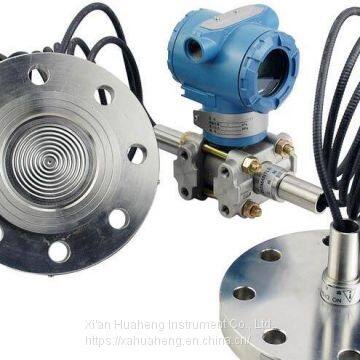

Дифференциальный датчик давления с двойными фланцами и капилляром

Двухфланцевый дифференциальный датчик давления с капилляром представляет собой новый тип датчика с передовыми принципами конструктивного проектирования, полным набором спецификаций и простотой монтажа и эксплуатации. Внешний вид полностью сочетает в себе структурные преимущества двух наиболее популярных и широко используемых в стране датчиков (Rosemount 3051 и Yokogawa EJA), вызывая у пользователей ощущение свежести, а также имеет традиционные серии 1151, CECC и другие. Данное оборудование можно непосредственно заменить при монтаже, оно обладает высокой универсальностью и способностью к замене. Для удовлетворения непрерывного совершенствования и развития уровня автоматизации в стране, двухфланцевый капиллярный датчик уровня жидкости, помимо компактного дизайна, имеет интеллектуальную функцию с протоколом HART полевой шины.

? ● Высокая точность;

? ● Хороя стабильность;

? ● Двухпроводная система;

? ● Твердые компоненты, вставные печатные платы;

? ● Компактный, легкий и обладает высокой виброустойчивостью;

? ● Диапазон и ноль непрерывно регулируются извне;

? ● Положительная миграция может достигать 500%; отрицательная миграция может достигать 600%;

? ● Затухание регулируемое;

? ● Хорошие характеристики односторонней защиты от перегрузки;

? ● Нет механических движущихся частей, меньше работ по обслуживанию;

? ● Все серии имеют единый конструктив, высокая взаимозаменяемость деталей;

? ● Материал мембраны контактирующей с средой может быть выбран таким: (316L, TAN, HAST-C, MONEL и другие коррозионностойкие материалы)

? ● Взрывобезопасная конструкция, предназначена для круглосуточного использования.

? ◆ Объекты применения: жидкости, газы и пара

? ◆ Диапазон измерения: от 0-0,1 кПа до 0-40 МПа

? ◆ Выходной сигнал: 4~20 мА постоянного тока (для четырехпроводной сети 220 В переменного тока специально доступен выходной сигнал 0~10 мА постоянного тока)

? ◆ Питание: 12~45 В постоянного тока, обычно 24 В постоянного тока

? ◆ Характеристики нагрузки: связаны с питанием. Загрузочная способность при определенном напряжении питания показана на рисунке 2. Соотношение между нагрузочным сопротивлением RL и напряжением питания VS: RL ≤ 50 (VS-12).

? ◆ Показатели: стрелочный линейный индикатор с шкалой от 0 до 100%, а также жидкокристаллический дисплей LCD с 3 1/2 цифрами

? ◆ Взрывобезопасность: а. Взрывобезопасный тип dIICT5; б. Внутренне безопасный тип iaIICT6

? ◆ Диапазон и нуль: внешняя непрерывная регулировка

? ◆ Положительная и отрицательная переносимость: После того, как нуль пройдет положительную или отрицательную переносимость, абсолютное значение верхнего и нижнего пределов диапазона измерения и диапазона измерения не должно превышать 100% от верхнего предела диапазона измерения. Максимальная положительная переносимость составляет 500% от минимального диапазона калибровки; максимальная отрицательная переносимость составляет 600% от минимального диапазона калибровки. Максимальная положительная и отрицательная переносимость датчика расхода составляет 10% от диапазона калибровки.

? ◆ Температурный диапазон: Диапазон рабочих температур усилителя: -29~+93°C (тип LT: -25~+70°C), измерительный компонент с заливкой силиконовой маслы: -40~+104°C, датчик с фланцем, залитый высокотемпературной силиконовой маслой: +15~+315°C, обычная силиконовая масля: -40~+150°C

? ◆ Статическое давление и перегрузочное давление: 4, 10, 25, 32 МПа

? ◆ Влажность: Относительная влажность составляет 0~100%.

? ◆ Эффект вибрации: В любом осевом направлении при частоте вибрации 200 Гц погрешность составляет ±0,05%/g от верхнего предела диапазона измерения.

? ◆ Влияние напряжения питания: менее 0,005%/В от диапазона выходного сигнала

? ◆ Влияние нагрузки: При стабильном напряжении питания нагрузка не оказывает влияния.

? ◆ Влияние положения установки: Максимальная нулевая погрешность составляет 0,24 кПа, но она может быть исправлена, и она не влияет на диапазон.

?

?◆ Изолирующая мембрана: нержавеющая сталь 316L, хастеллой C-276, монель, или тантал

? ◆ Вентиль выпуска/слива: нержавеющая сталь 316, хастеллой C, монель

? ◆Фланец и соединение: углеродистая сталь, никелированная, нержавеющая сталь 316, гастеллой С или монель

? ◆"O"-образный уплотнитель контактной среды: бутилнитриловая резина, фторкаучук

? ◆Заполняющая жидкость: силиконовое масло или инертное масло

? ◆Болт: углеродистая сталь, никелированная

? ◆Материал электронного корпуса: алюминиевый сплав с низким содержанием меди

? ◆Компрессионное соединение: фланец NPT 1/4, межосевое расстояние 54 мм; соединение NPT 1/2 или M20×1.5 резьбовой шаровый конусный уплотнитель, межосевое расстояние 50,8, 54, 57,2 мм с соединением (резьба конусной трубы NPT соответствует ГОСТ 12716-91)

? ◆Отверстие для подключения сигнальной провода: G1/2"

? ◆Вес: около 5,5 кг (без комплектующих)

Двухфланцевый дифференциальный датчик давления с капилляром, произведенный компанией Huaheng Instrument, обладает надежными характеристиками и высокой стоимостной эффективностью. Добро пожаловать связаться с нами по телефону. Мобильный: +8615591825344
