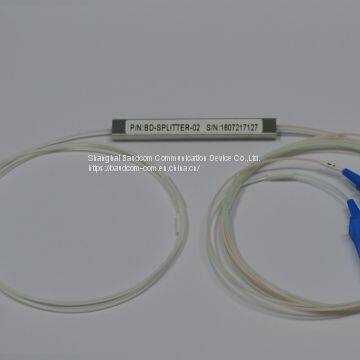

1 : 2 PLC сплиттер

Описание

Планарный световолновой схемный (PLC) сплиттер представляет собой тип устройства управления оптической мощностью, изготовленный с использованием технологии кремнеземной оптической волновода. Он обладает небольшими размерами, высокой надежностью, широким диапазоном рабочих длин волн и хорошей однородностью между каналами и широко используется в сетях PON для разделения мощности оптического сигнала. Baudcom предлагает полный ряд продуктов сплиттеров 1xN и 2xN, адаптированных для конкретных приложений. Все продукты соответствуют требованиям GR-1209-CORE-2001 и GR-1221-CORE-1999 .

Особенности

???????Низкие вставные потери

???????Низкий ПДЛ

???????Компактный дизайн

???????Хорошая равномерность между каналами

???????Широкий рабочий диапазон длин волн:

?????? От 1260 нм до 1650 нм

???????Широкий рабочий температурный диапазон:

?????? От -40℃ до 85℃

???????Высокая надежность и стабильность

?

Применение

???????Системы FTTX

???????Сети PON

???????CATV Links

???????Распределение оптического сигнала

Соответствие

????????Telcordia GR-1209-CORE-2001

????????Telcordia GR-1221-CORE-1999

???????RoHS

Технические характеристики

Таблица 1 – 1×N PLC Splitter

1×4

1×8

1×16

1×32

1×64

1×128

Рабочая длина волны (нм)

1260-1650

Тип волокна

G657A или по спецификации клиента

Вставной потеря (дБ)(Класс P/S)

?3.8/4.0

?7.1/7.3

?10.2/10.5

13.5/13.7

16.5/16.9

20.5/21.0

24.2/24.5

Равномерность потерь (дБ)

0.4

0.6

0.8

1.2

1.5

2

2.5

Потери возврата (дБ) (Класс P/S)

55/50

55/50

55/50

55/50

55/50

55/50

55/50

Потери, зависящие от поляризации (дБ)

0.2

0.2

0.2

0.25

0.3

0.35

0.35

Директивиность (дБ)

55

55

55

55

55

55

55

Зависимость потерь от длины волны (дБ)

0.3

0.3

0.3

0.5

0.5

0.5

0.5

Температурная стабильность (-40-85 ℃)(дБ)

0.4

0.4

0.4

0.5

0.5

0.5

0.5

Рабочая температура (℃)

-40-85

Температура хранения (℃)

-40-85

Габаритные размеры устройства (мм) (Д×Ш×В)

40×4×4

40×4×4

40×4×4

50×4×4

50×7×4

60×12×4

Н/Д

Габаритные размеры модуля (мм) (Д×Ш×В)

100×80×10

100×80×10

100×80×10

120×80×18

140×115×18

140×115×18

140×115×18

Размер мини-модуля (мм) (Д×Ш×В)

50×7×4

50×7×4

50×7×4

60×12×4

80×20×6

100X40X6

NA

Примечания:

1.?????? Указано без соединителей.

2.?????? Добавляется дополнительная потеря 0,15 дБ на каждый соединитель.

?

Таблица 2 – 2×N PLC Splitter

Примечания:

1.? Указаны размеры без соединителей.

2.? Добавьте дополнительную потерю в 0,15 дБ на каждый коннектор.

Информация о заказе
