Трансформатор электрической энергии серии S11 напряжением 6 кВ - 35 кВ с бесындуктивным выключателем подключения реглирующих обмоток
- Ningbo
- T/T Кредитная карта PayPal Другие
Вам может понравиться
-
Серия S (B) H15-M герметичный силовой трансформатор на аморфной сплаве
-
Серия S13 трехфазных масляных трансформаторов
-
Высококачественная энергосберегающая компактная подстанция с трансформатором наружного монтажа напряжением 11 кВ
-
Dl-10ka-2p Домашний защитный прибор от молнии
-
20ka-3p Домашний защитный блок от перенапряжений от молнии
-
Домашний защитный блок от перенапряжений от молнии
Детали продукта
| Название бренда | Dehler | Место производства | China | |
| Модельный номер | S11 |
Описание продукта
Информация о компании:
Dehler Technology Co., Ltd. специализируется на производстве высоко- и низковольтных аппаратурных распределительных устройств, шкафных подстанций, кабельных разветвительных шкафов, вакуумных выключателей для открытых установок, разъединительных выключателей, заземляющих выключателей, нагрузочных выключателей и низковольтных компонентов и других продуктов.
Информация о продукте
Продукты соответствуют ГОСТу 1094-2013 "Силовые трансформаторы" и ГОСТу Р 6451-2015 "Технические параметры и требования для трехфазных масляных силовых трансформаторов", и рекомендованы Государственным комитетом по экономике и торговле в качестве основных продуктов оборудования для строительства и реконструкции городских и сельских электрических сетей страны.
Трансформаторы серии S11 используют высококачественный материал для медных обмоток, особенно применяют новые технологии и материалы для изоляции катушек и активных частей, благодаря чему потери холостого хода и нагрузочных потерь значительно снижены, а характеристики и конструкция более надежны и совершенны.
Особенности продукта
1. Хорошие экономические показатели
Потери холостого хода для продуктов серии S11 снизились в среднем на 10,3%, а ток холостого хода снизился на 22,4% по сравнению с серией S9.
2. Длительный срок службы
Корпус трансформатора имеет герметическую конструкцию. Корпус и крышка корпуса могут быть соединены болтами или жестко сварены. Трансформаторное масло не контактирует с воздухом, что эффективно увеличивает срок службы.
3. Высокая надежность работы
Улучшены соответствующие уплотнительные детали корпуса, повышена надежность и повышен технический уровень для обеспечения надежности уплотнения.
4. Маленькая площадь установки
Корпус трансформатора серии S11-M использует радиатор с гофрированными пластинами. При изменении температуры масла гофрированные пластины будут термически расширяться, что может заменить роль масляного расширителя. Корпус с гофрированными пластинами имеет красивый внешний вид и занимает небольшую площадь.

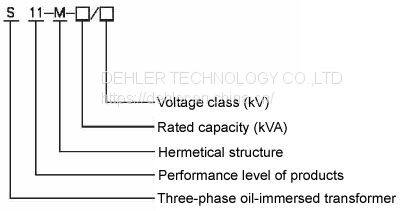

Модель и значение
Таблица 1: Трансформатор электроэнергии 6 кВ, 10 кВ и 30 кВА - 2500 кВА с регулятором подключений без разъединения цепи
| Номинальная мощность (кВА) | Комбинация напряжений | Символ группы соединений | Потери холостого хода R (Вт) | Потери нагрузки R (Вт) при 75oC | Напряжение импеданса (%) | Ток холостого хода (%) | Длина L (мм) | Ширина W (мм) | Высота H (мм) | Калибр горизонтальный*вертикальный (мм) | Масса активных частей (кг) | Масса масла (кг) | Общая масса (кг) | ||
| Высокое напряжение (кВ) | Диапазон регулировки высокого напряжения | Низкое напряжение (кВ) | |||||||||||||
| 30 | 6 6.3 10 10.5 | ±5% ±2×2.5% | 0.4 | Dyn11 Yzn11 Yyn0 | 100 | 630/600 | 4.0 | 2.8 | 980 | 735 | 1145 | 400*400 | 178 | 78 | 355 |
| 50 | 130 | 910/870 | 2.5 | 1017 | 758 | 1205 | 450*400 | 240 | 92 | 415 | |||||
| 63 | 150 | 1090/1040 | 2.4 | 1035 | 785 | 1285 | 450*400 | 285 | 105 | 505 | |||||
| 80 | 180 | 1310/1250 | 2.2 | 1065 | 800 | 1290 | 450*400 | 330 | 110 | 540 | |||||
| 100 | 200 | 1580/1500 | 2.1 | 1072 | 820 | 1305 | 450*400 | 345 | 116 | 590 | |||||
| 125 | 240 | 1890/1800 | 2.0 | 1155 | 1105 | 1310 | 450*550 | 415 | 135 | 705 | |||||
| 160 | 280 | 2310/2200 | 1.9 | 1235 | 850 | 1535 | 550*550 | 485 | 155 | 835 | |||||
| 200 | 340 | 2730/2600 | 1.8 | 1282 | 860 | 1557 | 550*550 | 582 | 168 | 965 | |||||
| 250 | 400 | 3200/3050 | 1.7 | 1310 | 940 | 1605 | 550*550 | 695 | 210 | 1135 | |||||
| 315 | 480 | 3830/3650 | 1.6 | 1465 | 1120 | 1915 | 660*650 | 855 | 255 | 1520 | |||||
| 400 | 570 | 4520/4300 | 1.5 | 1440 | 1165 | 1725 | 660*660 | 950 | 295 | 1590 | |||||
| 500 | 680 | 5410/5150 | 1.4 | 1510 | 1250 | 1845 | 660*650 | 1150 | 320 | 1905 | |||||
| 630 | 810 | 6200 | 1.3 | 1650 | 1140 | 1920 | 660*650 | 1500 | 435 | 2015 | |||||
| 800 | 980 | 7500 | 4.5 | 1.2 | 2125 | 1175 | 2315 | 820*820 | 1910 | 760 | 3510 | ||||
| 1000 | 1150 | 10300 | 1.1 | 2150 | 1380 | 2570 | 820*820 | 2125 | 880 | 3850 | |||||
| 1250 | 1360 | 12000 | 1.0 | 2355 | 1485 | 2570 | 820*820 | 2605 | 960 | 4610 | |||||
| 1600 | 1640 | 14500 | 0.9 | 2385 | 1750 | 2630 | 820*820 | 3125 | 1150 | 5420 | |||||
| 2000 | 1940 | 18300 | 5.0 | 0.4 | 1940 | 1400 | 1700 | 820*820 | 2420 | 780 | 4200 | ||||
| 2500 | 2290 | 21200 | 0.4 | 2050 | 1480 | 1800 | 820*820 | 2560 | 880 | 4680 | |||||
Примечания:
1. Габаритные размеры и вес могут изменяться в соответствии с требованиями. Эти два показателя в таблице будут определяться документами завода.
2. Для трансформаторов с номинальной мощностью до 500 кВА значение потерь нагрузки выше диагональной черты в таблице применяется для групп соединений Dyn11 или Yzn11. Значение потерь нагрузки ниже диагональной черты применяется для группы соединений Yyn0.
Технические параметры трансформатора силового напряжения 20 кВ серии S11 с бесындуктивным переключателем подключения вне цепи
| (КВА) Номинальная мощность | Комбинация напряжений | Символ группы соединений | Потери холостого хода (Вт) | Потери нагрузки (Вт) при 75oС | Ток холостого хода (%) | Сопротивление короткого замыкания (%) | ||
| Высокое напряжение (КВ) | Диапазон регулировки высокого напряжения | Низкое напряжение (КВ) | ||||||
| 30 | 20 | ±5% ±2×2.5% | 0.4 | Dyn11 Yzn11 Yyn0 | 100 | 690/660 | 2.1 | 5.5 |
| 50 | 130 | 1010/960 | 2.0 | |||||
| 63 | 150 | 1200/1150 | 1.9 | |||||
| 80 | 180 | 1440/1370 | 1.8 | |||||
| 100 | 200 | 1730/1650 | 1.6 | |||||
| 125 | 240 | 2080/1980 | 1.5 | |||||
| 160 | 290 | 2540/2420 | 1.4 | |||||
| 200 | 340 | 3000/2860 | 1.3 | |||||
| 250 | 400 | 3520/3350 | 1.2 | |||||
| 315 | 480 | 4210/4010 | 1.1 | |||||
| 400 | 570 | 4970/4730 | 1.0 | |||||
| 500 | 680 | 5940/5660 | 1.0 | |||||
| 630 | 810 | 6820 | 0.9 | 6.0 | ||||
| 800 | 980 | 8250 | 0.8 | |||||
| 1000 | 1150 | 11330 | 0.7 | |||||
| 1250 | 1380 | 13200 | 0.7 | |||||
| 1600 | 1660 | 15950 | 0.6 | |||||
| 2000 | 1950 | 19140 | 0.6 | |||||
| 2500 | 2340 | 22220 | 0.5 | |||||
Примечания:
1. Габаритные размеры и вес могут изменяться в соответствии с требованиями. Эти два показателя в таблице будут соответствовать заводским документам.
2. Для трансформаторов с номинальной мощностью до 500 кВА значение потерь нагрузки выше диагональной черты в таблице применяется для групп соединений Dyn11 или Yzn11. Значение потерь нагрузки ниже диагональной черты применяется для группы соединений Yyn0.
3. Технические параметры в таблице также применяются для трехфазных трансформаторов высокого напряжения с двойным напряжением 20 (10) кВ.
Технические параметры силового трансформатора серии S11 напряжением 35 кВ с бесындуктивным наружным реостатом
| Модель | Комбинация напряжения | ?Символ группы соединений | Потери холостого хода (Вт) при 75oС | Потери нагрузки R (Вт) | Напряжение импеданса (%) | Ток холостого хода (%) | Длина L (мм) | Ширина W (мм) | Высота H (мм) | Калибр Горизонтальный*Вертикальный (мм) | Масса активных частей (кг) | Масса масла (кг) | Общая масса (кг) | ||
| Высокое напряжение (кВ) | Диапазон отводов высокого напряжения (%) | Низкое напряжение (кВ) | |||||||||||||
| 50 | 35 38.5 | ±2×2.5% ±5% | 0.4 | ? ? ? ? ? ? ? Dyn11/?Yyn0 ? | 160 | 1200/1140 | 6.5 | 1.3 | 1195 | 935 | 1825 | 660*660 | 300 | 330 | 860 |
| 100 | 230 | 2010/1910 | 1.1 | 1200 | 995 | 1935 | 660*660 | 470 | 383 | 1130 | |||||
| 125 | 270 | 2370/2260 | 1.1 | 1235 | 940 | 1955 | 660*660 | 550 | 465 | 1335 | |||||
| 160 | 280 | 2820/2680 | 1.0 | 1285 | 895 | 1950 | 660*660 | 580 | 485 | 1475 | |||||
| 200 | 340 | 3320/3160 | 1.0 | 1310 | 1150 | 1985 | 660*660 | 680 | 595 | 1755 | |||||
| 250 | 400 | 3950/3760 | 0.95 | 1450 | 1090 | 2010 | 660*660 | 860 | 650 | 2000 | |||||
| 315 | 480 | 4750/4530 | 0.95 | 1930 | 1065 | 2320 | 820*820 | 980 | 765 | 2290 | |||||
| 400 | 580 | 5740/5470 | 0.85 | 1850 | 1165 | 2015 | 820*820 | 1170 | 885 | 2725 | |||||
| 500 | 680 | 6910/6580 | 0.85 | 2045 | 1205 | 2415 | 820*820 | 1340 | 960 | 3090 | |||||
| 630 | 830 | 7860 | 0.65 | 2085 | 1240 | 2515 | 660*660 | 1550 | 895 | 3810 | |||||
| 800 | 980 | 9400 | 0.65 | 2305 | 1615 | 2685 | 820*820 | 1990 | 1030 | 4510 | |||||
| 1000 | 1150 | 11500 | 0.65 | 2545 | 1540 | 2590 | 1070*1070 | 2415 | 1475 | 5055 | |||||
| 1250 | 1400 | 13900 | 0.60 | 2495 | 2010 | 2675 | 820*820 | 2480 | 1405 | 5290 | |||||
| 1600 | 1690 | 16600 | 0.60 | 2680 | 2100 | 2770 | 820*820 | 2600 | 1490 | 5450 | |||||
| 2000 | 1990 | 19700 | 0.55 | 2790 | 2180 | 2860 | 820*820 | 2720 | 1590 | 5600 | |||||
| 2500 | 2360 | 23200 | 0.55 | 2900 | 2290 | 2980 | 1070*1070 | 2830 | 1720 | 5760 | |||||
Примечания:
1. Габаритные размеры и вес могут изменяться в соответствии с требованиями. Эти два показателя в таблице будут определяться по заводским документам.
2. Для трансформаторов с номинальной мощностью до 500 КВА значение потерь нагрузки выше диагональной черты в таблице относится к группе присоединения Dyn11. Значение потерь нагрузки ниже диагональной черты относится к группе присоединения Yyn0.
S11 Series 35kV 630kVA-31500kVA Three-phase Dual Winding Power Transformer With Off Circuit Tap Changer
| Модель | Комбинация напряжений | Символ группы присоединения | Потери холостого хода (Вт) | Потери нагрузки R (Вт) | Ток холостого хода (%) | Переходное сопротивление короткого замыкания (%) | Длина L (мм) | Ширина W (мм) | Высота H (мм) | Калибр Горизонтальный*Вертикальный (мм) | Масса активных частей (кг) | Масса масла (кг) | Общая масса (кг) | ||
Высокое напряжение (кВ) | Диапазон подключения высокого напряжения (%) | Низкое напряжение (кВ) | |||||||||||||
| 630 | 35 | ±2×2.5%±5% | 3.15 6.3 10.5 | Yd11 | 830 | 7860 | 0.65 | 6.5 | 2400 | 1700 | 2210 | 820*820 | 2210 | 900 | 3250 |
| 800 | 980 | 9400 | 0.65 | 2500 | 1850 | 2390 | 820*820 | 2350 | 1030 | 3500 | |||||
| 1000 | 1150 | 1150 | 0.65 | 2700 | 1950 | 2510 | 820*820 | 2490 | 1180 | 3860 | |||||
| 1250 | 1400 | 1390 | 0.55 | 2900 | 2050 | 2630 | 820*820 | 2600 | 1350 | 4350 | |||||
| 1600 | 1690 | 1660 | 0.45 | 3050 | 2130 | 2750 | 820*820 | 2810 | 1580 | 4855 | |||||
| 2000 | 2170 | 1830 | 0.45 | 3105 | 2195 | 2805 | 1070*1070 | 2800 | 1800 | 5300 | |||||
| 2500 | 2560 | 1960 | 0.45 | 3150 | 2535 | 2980 | 1070*1070 | 3525 | 2060 | 7665 | |||||
| 3150 | 35-38.5 | ±2×2.5%±5% | 3.15 6.3 10.5 | 3040 | 2300 | 0.45 | 7.0 | 3920 | 2725 | 2840 | 1070*1070 | 3995 | 2205 | 8565 | |
| 4000 | 3610 | 2730 | 0.45 | 3310 | 2915 | 3070 | 1070*1070 | 4825 | 2560 | 10115 | |||||
| 5000 | 4320 | 3130 | 0.45 | 3480 | 3020 | 3145 | 1070*1070 | 5700 | 2635 | 11305 | |||||
| 6300 | 5240 | 3500 | 0.45 | 8.0 | 3590 | 2905 | 3210 | 1475*1475 | 7120 | 3240 | 13510 | ||||
| 8000 | 35-38.5 | ±2×2.5% | 3.15 3.3 6.3 6.6 10.5 | YNd11 | 7200 | 3840 | 0.35 | 4070 | 3050 | 3595 | 1475*1475 | 8875 | 3840 | 16690 | |
| 10000 | 8700 | 4530 | 0.35 | 4106 | 2795 | 3655 | 2000*1475 | 10305 | 3600 | 17690 | |||||
| 12500 | 1000 | 5380 | 0.30 | 4570 | 3010 | 3840 | 1475*1475 | 12830 | 4310 | 20990 | |||||
| 16000 | 1210 | 6580 | 0.30 | 5235 | 3295 | 4615 | 2000*1475 | 16010 | 6650 | 27660 | |||||
| 20000 | 1440 | 7950 | 0.30 | 5360 | 3415 | 4660 | 2000*1475 | 18820 | 7600 | 32170 | |||||
| 25000 | 1700 | 9400 | 0.25 | 10.0 | 5830 | 3810 | 4860 | 2000*1475 | 22360 | 9800 | 42600 | ||||
| 31500 | 2020 | 112000 | 0.25 | 6290 | 4290 | 5260 | 2000*1475 | 25110 | 12010 | 49960 | |||||
Примечание 1: Для трансформатора с низким напряжением 10,5 кВ символ группы соединений применим для Dyn11.
Примечание 2: Для трансформатора с номинальной мощностью 3150 кВА и выше, положение отбора -5% предназначено для максимального тока.
Примечание 3: Когда годовая средняя загрузка трансформатора составляет от 35% до 45%, значение потерь в таблице обеспечивает наибольшую эксплуатационную эффективность.
