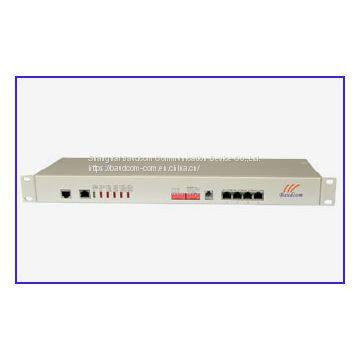

16*E1 + 4*10/100/1000M Эфирный PDH оптоволоконный мультиплексор с локальным управлением

Обзор:

BD-OP-16E1-4GE - это оптическое транспортное оборудование типа ?точка-точка? на 16E1, которое использует чипы FPGA и легко обновляется. У него одноплатная структура, максимальная пропускная способность - 16E1 и 4*1000M линейный Ethernet-данные, один канал RS232. Ширина полосы Ethernet устанавливается кратно 32 Кбит/с. Внешний дизайн выполнен в стандартном 19-дюймовом стойке, поэтому устройство компактное, легкое и удобное в эксплуатации.

Характеристики продукта

????????Предоставляет прозрачную передачу 16 E1;

????????Предоставляет 4*1000M линейный Ethernet-канал, поддерживает взаимную согласовкуotiate, Ширина полосы Ethernet устанавливается кратно 32 К.;

????????Предоставляется один горячий канал для выбора;

????????Скорость оптического порта составляет 1,25 Гбит/с, дальность передачи distance может достигать 25 км, 40 км, 60 км, 80 км или 120 км;

????????Поддерживаются два оптоволоконных порта, защита оптоволокна 1+1 (опция);

????????Код интерфейса E1 - HDB3.Вибрационные характеристики E1 соответствуют ITU-T G.703.G.823 и G.742;

????????Эфирный порт поддерживает полный/полуторапный режим, автоматическое согласование скорости 10 Мбит/с/100 Мбит/с/1000 Мбит/с;

????????Порт Ethernet поддерживает функцию VLAN и имеет 4 режима разделения для выбора пользователем;

????????Размер Ethernet-пакета поддерживается до 1916 байт, и 4 порта Ethernet могут быть настроены отдельно;

????????Имеет полную функцию сигнализации и может контролировать состояние удаленных устройств;

????????Поддерживает петлю E1 с удаленного устройства для удобства обнаружения и управления устройством;

????????Поддерживает питание AC220V или DC-48V или двойное питание AC и DC для резервирования

????????Поддержка локального управления через консольное управление (опция).

Фиберный интерфейс:

Оптическая длина волны:

1310нм/1550нм для однорежимного оптического интерфейса (опция)

850нм/1310нм для многомодового оптического интерфейса (опция)

Диапазон передачи:

ММ 2км, СМ 20км/40км/60км/120км (опция)

Оптический интерфейс: SC/FC/ST (опция)

Потребление при передаче: -3дБм/2дБм

Модуль приема и передачи: >-36дБм

Чувствительность оптического приемника: <-36 (СПО<10):

Оптический код: NRZ

E1 интерфейс:

Код интерфейса:???? Код HDB3

Скорость линии:???????? 2.048 Мбит/с ±50 ppm

Стандарт интерфейса:??? ITU-T G 703

Импеданс интерфейса:

75 Ω/небалансный (BNC) или 120 Ω/балансный (RJ45)

Допустимая аттенуация: 0~6 дБ

10/100/1000 Base-T Ethernet Порт:

Скорость: 10/100/1000 Мбит/с, полный/полудуплексный режим с автоматической переговоровой функцией

Протокол: Поддерживает IEEE 802.3, IEEE 802.1Q (VLAN)

Соединитель:??? RJ45

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? Экран локального управления:

RS232/Консольный порт

Скорость: 9600 Кбит/с (асинхронный)

Характеристики интерфейса:соответствует стандарту ITU-T V.24

Соединитель:RJ45

Питание????????????????????????

широкий диапазон рабочего напряжения, хорошее????????

защита от помех и изоляция, стабильная работа?????

вариант I – DC-48V, диапазон DC-36V~DC-72V???

вариант II – AC220V, диапазон AC165V~AC240V

Потребляемая мощность:? ?<=7 Вт

Габариты??????????????????

19 дюймов, высота 1U, стойка для монтажа, 433 мм(Д)x138 мм(Ш)x 44 мм(В)

Условия эксплуатации? ? ? ? ? ? ? ? ??

Рабочая температура:? -10°C ~ 50°C

Рабочая влажность:? ? ? ?5%~95 % (без конденсата)

Температура хранения: -40°C ~ 80°C

Условия хранения по влажности:? ? ? ??5%~95 % (без конденсации)

ПРИМЕНЕНИЕ

•
