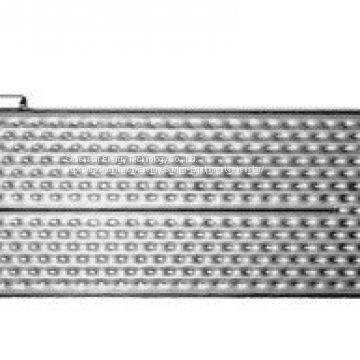

Накладная охлаждающая пластина из нержавеющей стали с тисненым дизайном

Pillow Plate - это высоко универсальная панельный теплообменник, который можно сваривать, формовать или монтировать в соответствии с вашими конкретными потребностями. Он может быть использован в нерегулярных формах, при высоких давлениях, высоких температурах или в коррозионной среде.

?

Термоэффективные типы Pillow Plate

1. Иммерсионное нагревание и охлаждение

2. Нагревание, охлаждение или теплоизоляция снаружи контейнера

3. Встроенное для нагревания или охлаждения, например, внутренний нагреваемый псевдоожиженный слой

4. Специальный теплообменник

5. Испаритель, конденсатор

6. Накладной нагрев, охлаждение и поддержание температуры

7. Охлаждение полимеризатора, нагревательные дефлекторы

8. Накопление льда

9. Панельная группа для рекуперации тепла

10. Теплоизоляция барабана

11. Мантия канала оборудования

12. Мантия конического заголовка

13. Накалитель для окрашивания

14. Группа пластин для рекуперации тепла дымовых газов

15. Блок холодной воды (солевого раствора) с пленочной конденсацией

16. Встроенный концентратор или перегонный котел

17. Большая встроенная рамная установка для охлаждения растительного масла

Популярная лазерная сварка высокоэффективной подушковой пластины

Особенности

1. Доступно в большинстве материалов, таких как нержавеющая сталь 304, 316L, 2205 и титан

2. Высокие рабочие давления

3. Высокие рабочие температуры

4. Не требуются прокладки

5. Коррозионностойкий

6. Легко формовать под нужную форму

7. Легко выполнять вырезы

8. Термоэффективные типы теплообмена

9. Нагрев и охлаждение погружным способом.

10. Нагрев, охлаждение и поддержание температуры с использованием обжимных элементов

11. Интегрированная оболочка для нагрева и охлаждения

12. Индивидуальное проектирование теплообменников

13. Иссарители

14. Конденсаторы

15. Доступны легко очищаемые, привлекательные покрытия

16. Конструкция с низким потерями давления

17. Доступны конструкции фармацевтического и пищевого качества

18. Доступна более активная поверхность теплообмена

?

Тип Pillow Plate

Двойная тиснение

Двустороннее формование под давлением, обычно используется в большинстве приложений

Подходит для процессов нагрева и охлаждения, обычно толщина пластин с обеих сторон одинакова.

Материалы могут быть нержавеющей сталью, гастеллоем и углеродистой сталью и т.д. Различные материалы и толщины могут соответствовать различным рабочим давлениям.

?

Популярная лазерная сварка высокоэффективной подушковой пластины

Двухштампованная подушковая пластина Двухштампованная подушковая пластина идеально подходит в качестве теплообменника для жидкостей, порошков и гранул. Благодаря лазерной сварке подушковая пластина с относительно небольшой толщиной стенки может выдерживать (очень высокие) рабочие давления. Высокая степень гибкости конструкции также открывает множество возможностей для создания наилучшего продукта с максимально эффективным теплообменом. Очень многофункциональное применение Двухштампованные подушковые пластины используются, например, в охлаждающей технологии и в качестве теплообменников в пищевой промышленности. Двухштампованные подушковые блоки применяются для полной установки, таких как капельные водяные охладители, погружные охладители или льдоаккумуляторы. Двухштампованная пенопластовая пластина для нагрева и охлаждения, с использованием широкого спектра охлаждающих и нагревающих агентов, таких как вода, пар, этиленгликоль, фреон, NH3, CO2 и т.д.

?

Односторонняя тиснение

Только одностороннее формование под давлением, обычно используется для односторонних плоских мест, таких как стенка резервуара и транспортная площадка. Обычно толщина листов с обеих сторон различается.

Материалом могут быть нержавеющая сталь, гастеллой и углеродистая сталь и т.д. Различные материалы и толщины могут соответствовать различным рабочим давлениям.

Популярная лазерная сварка высокоэффективной подушковой пластины

?

Подушковая пластина представляет собой простое, эффективное и экономичное решение для поддержания температуры. Двусторонняя тисненная теплообменная пластина легко монтируется на существующих резервуарах и оборудовании, является экономичным и эффективным способом поддержания температуры.

Популярная лазерная сварка высокоэффективной подушковой пластины

?

Особенности односторонней тисненной пластины

1. Легко монтируется на внешнюю стенку резервуара и оборудования.

2. Может соответствовать специальным формам и размерам по дизайну.

3. Производство может быть адаптировано к существующим импортирующим и экспортирующим трубопроводам, системам управления и опорной конструкции.

4. Доступны материалы нержавеющей стали и углеродистой стали.

5. Вherent преимущество двойной тиснения заключается в турбулентности. Данное проектирование обеспечивает достижение высокой турбулентности даже при низких скоростях потока, что значительно повышает эффективность теплообмена.

6. Эксперименты показывают, что теплообменная пластина с двойной тиснением обладает на 15% более высокой теплообменной эффективностью, чем пластина с одинарной тиснением.

Большинство теплообменных сред могут быть использованы для Pillow Plate.

1. Пар

2. Горячая вода

3. Холодная вода

4. Масляное теплоносительное масло

5. Теплопередача
