JH21-125 Машина для холодной прокатки металлических полочных стеллажей

1.5 - 2.0мм 1.5-дюймовая двойная цепь Станок для профилирования полок с основной электродвигателем мощностью 11 Квт

Технические параметры

1. Толщина листовой стали: 1.5-2.0мм (в зависимости от требований)

2. Гидравлическая мощность: 7.5 Квт

3. Способ передачи: цепная

4. Цепь: 1.5-дюймовая двойная цепь

5. Вместимость разматывающего устройства: 5 тонн гидравлическое разматывающее устройство

6. Скорость профилирования: 10-15 м/мин

7. Группы роликов: около 20 станций основных роликов

8. Материал роликов: 45# высококачественная сталь с окончательной механической обработкой, закаленная высокочастотным током до твердости HRC58-62

9. Диаметр роликов: 100 мм

10. Основной вал: 45# высококачественная сталь с закалкой

11. Мощность основного электродвигателя: 11 Квт

Основные компоненты

1. 5-тонный гидравлический разматыватель-------------------------------- 1 набор

2. Уровняющее устройство------------------------------------------ 1 набор

3. Сервоусилитель подачи---------------------------------- 1 набор

4. Перфорационная машина-------------------------------------- 1 комплект

5. Основная машина для профилирования рулонного материала---------------------------- 1 комплект

6. Гидравлическая станция----------------------------------------- 1 комплект

7. Срезной механизм-------------------------------------------- 1 комплект

8. Стол для готовых изделий--------------------------------- 2 комплекта

9. Система управления на базе PLC-------------------------------------- 1 комплект

7. Запасные части------------------------------------------------ 1 комплект

Применение

Стеллажи для хранения, полки для хранения, стальные стеллажи, стальные полки, балки стеллажей

Рабочий процесс

Разматывающее устройство ---- Серво-запуск подачи ---- Перфорация --- Выравнивание --- Профилирование рулонного материала ---- Срезание ---- Стол для вывода готовой продукции

Профили стеллажных полок

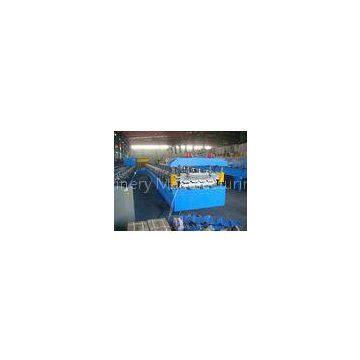

?Фотографии машины для профилирования
