10.4 дюйма 36нм цветной ЖК-дисплей Морской радарное обнаружение

ONWA?

10.4" TFT Цветной ЖК-дисплей Морской РЛС

Модель: KR-1338

 Особенности:

 1. Доступно несколько цветов фона

 2. Эхо может быть желтым, зеленым или можно выбрать из нескольких цветов

3.   4 кВт выходной мощности, радиус действия 36 миль

4.   Прочный литьевой корпус, водонепроницаемый

5.   3 порта NEMA 0183

6.   Функциональные клавиши, настраиваемые пользователем

7.   Автоматическая оптимизация изображения РЛС

8.   Новое улучшенное качество работы на малых расстояниях

9.   Позиция курсора и вывод данных системы РЛС

10. Режим "голова вперед", "курс вперед", "север вперед" и истинное движение

11. Экономичный режим, сигнализация по охраняемой зоне и режим наблюдения

12. Мини-функция ARPA

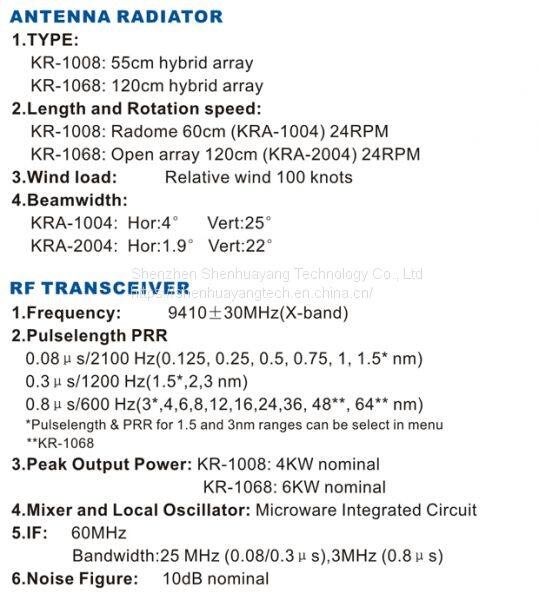

Технические характеристики

Антенный излучатель

1.   Тип: Гибридный массив 54 см

2.   Скорость вращения: Типично 24 об/мин

3.   Ветровая нагрузка: Относительный ветер 100 узлов

4.   Ширина луча: Горизонтальная: 4° Вертикальная: 25° Типично

Радиочастотный передатчик/приемник

1.   Частота: 9410±30 МГц (X-диапазон)

2.   Длительность импульса и частота повторения импульсов: 0.08 мкс/2100 Гц (0.125, 0.25, 0.5, 0.75, 1, 1.5* миль)

0.3 мкс/1200 Гц (1.5*, 2, 3 миль)

0.8 мкс/ 600 Гц(3*, 4, 6, 8, 12, 16, 24, 36 миль)

Длительность импульса и частота повторения импульсов для радиуса 1 миля можно выбрать в меню

3.   Пиковая выходная мощность: Типично 4 кВт

4.   Смеситель и местный генератор: Микроволновая интегральная схема 60 МГц

5.   Промежуточная частота: 60 МГц

Ширина полосы пропускания: 25 МГц (0.08/0.3 мкс), 3 МГц (0.8 мкс)

6.   Коэффициент шума: Типично 10 дБ

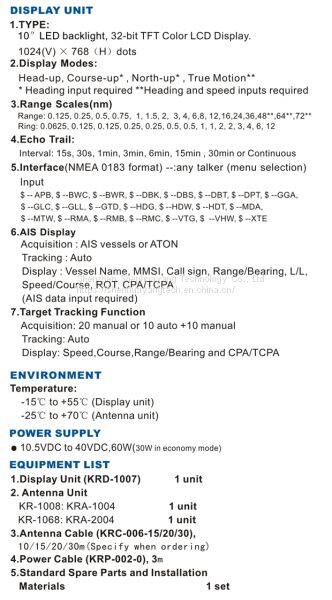

 Среда использования

 Температура: -15°C до + 55°C (Блок дисплея)

- 25°C до + 70°C (Антенный блок)

Питание

 Питание: 10.2 до 40.0 В постоянного тока, 52 Вт (28 Вт в экономичном режиме)

Список оборудования

1.     Блок дисплея

2.     Антенный блок с радиомеханическим кожухом

3.     Антенный кабель, 10/15/20/30 м (Указывать при заказе)

4.     Кабель питания, 3 м

5.     Стандартные запасные части и материалы для установки
