Машины для продольной резки стальных рулонов размером 4×1645 мм

Основные параметры 4×1645 мм станков для рассечения стальных рулонов:
1. Материал: холоднокатанный и горячекатанный сталь
2. Толщина: 0,4 - 4 мм (σs≤280 МПа; σb≤500 МПа)
3. Ширина: 500 - 1645 мм
4. Внутренний диаметр рулона: Φ508/610/762 мм
Внешний диаметр рулона: Φ1200 - Φ2000 мм
Масса рулона: ≤30 т
5. Скорость: ≤90 м/мин
6. Общая мощность: ≈320 кВт
7. Питание: 415 В/50 Гц, 3-фазное, 5-проводное
8. Габаритные размеры (Д×Ш×В) 31 м×9 м×3 м
9. Направление работы станка: Справой налево (при наблюдении с операционной площадки на станок)
4×1645 мм станков для рассечения стальных рулонов параметры:
1. Максимальное количество распиливаемых полос: 15 штук (не включая отходные кромки) (0,4 мм≤t≤1,5 мм)
5 штук (не включая отходные кромки) (1,5 мм≤t≤4 мм)
2. Тольеранс по ширине: ≤±0,05 мм
3. Ширина распила: 50 мм (минимальная)
4. Внутренний диаметр перемоточного устройства: Φ508 мм
Внешний диаметр перемоточного устройства: ≤Φ2000 мм
4×1645 мм станков для рассечения стальных рулонов Рабочий процесс
Загрузка материала → размоточный механизм → выравнивание → отрезание головки → петля → направление → продольная резка → петля → натяжение → наматывание → вывод
4×1645 мм машины для продольной резки стальных рулонов Компоненты машины
Машина состоит из тележки для загрузки рулонов, размоточного механизма, направляющего устройства для рулонов, выравнивающего устройства, резака, стапельной подъемной тележки, петли, исправляющего устройства, продольного режущего устройства, устройства для сигнализации об отходах, наматывающего механизма, тележки для выгрузки рулонов, гидравлической системы, электрической системы и смазочной системы.

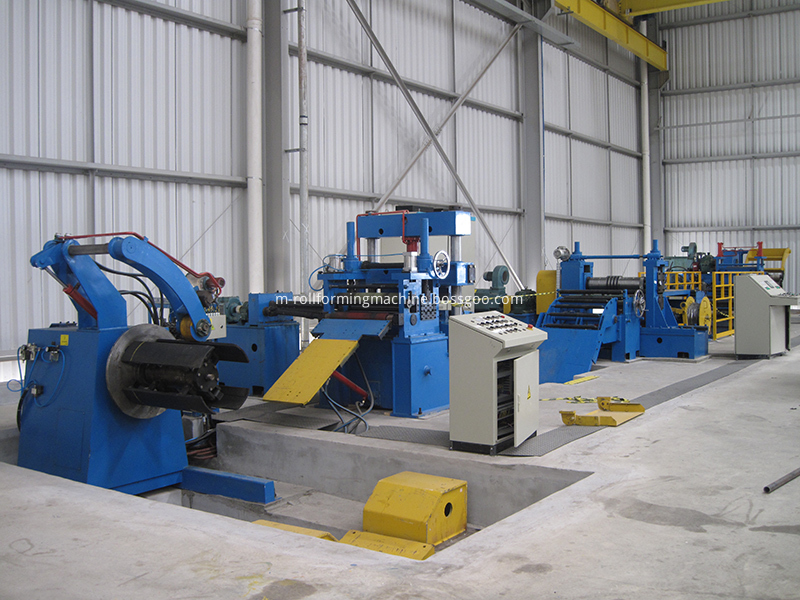

Весь комплект 4×1645 мм машин для продольной резки стальных рулонов

Упаковка и отгрузка 4×1645 мм машин для продольной резки стальных рулонов
