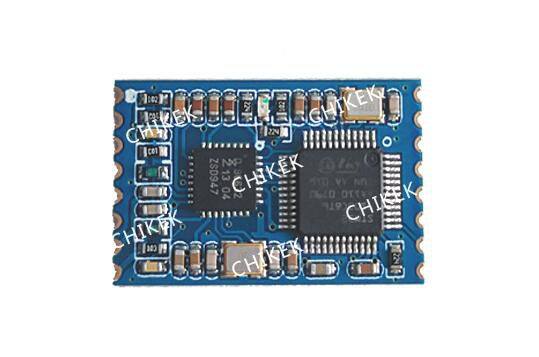

Модуль RFID HF MIFARE DESFire EV1/EV2, модуль считывателя RFID для умных замков, UART TTL

Основные характеристики:

Используется решение на базе ARM MCU;

Питание 3.3В ~ 5В, интерфейс UART-TTL;

Компактные размеры, монтаж элементов на одной стороне с отверстиями для монтажа;

Соответствует стандартам ISO14443A/B, ISO15693, ISO18092

Режим работы: чтение/запись или только чтение UID

Возможна подключение внешнего светодиода и динамика (требуется внешняя схема управления)

Технические параметры:

Электрические характеристики

Питание: постоянное напряжение 3.3В ~ 5В

Потребление энергии: Максимальный ток: <50 мА, Ток в режиме ожидания: <1 мА

Рабочая частота: 13.56MHz

Скорость передачи данных: 9600~115200 бит/с (по умолчанию 9600 бит/с)

Интерфейс: UART TTL

Антенна: Внешняя, отверстия для штамповки

Диапазон считывания: До 4 см - 10 см (зависит от антенны и карт)

Механические характеристики

Размеры: 25 мм х 16,5 мм х 2,8 мм (Д х Ш х В)

Вес: 3 г

Материал: FR-4, Синий

Модель: CHK301MT

Условия эксплуатации

Температура эксплуатации: -20°C - +80°C

Температура хранения: -40°C - +85°C

Влажность: Относительная влажность 5%-95%

Поддерживаемые стандарты/теги

ISO14443 A

Чтение/запись:

MIFARE? Classic 1K /4K, MIFARE Ultralight?, MIFARE Ultralight? C, MIFARE? DESFire?EV1/EV2/EV3, MIFARE? Smart MX, MIFARE? Plus S / X, MIFARE? Pro X, NTAG 21x

Только чтение UID:

Только чтение UID всех остальных RFID-тегов ISO14443A

ISO14443 B: SRI4K, SRIX4K, AT88RF020, 66CL160S, SR176

ISO15693: EM4135, EM4043, EM4x33, EM4x35, I-Code SLI / SLIX, M24LR16/64, TI Tag-it HF-I, SRF55Vxx (my-d vicinity)

Информация о SDK

Демо-программа:

Файлы: Документ протокола Com

Документ API

Руководство пользователя

Demo.exe

Примечание: Другие функции и детали будут продолжены и обновлены
