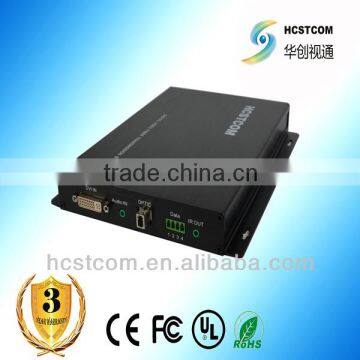

DVI оптический трансивер

Технические характеристики

Название продукта: DVI оптический трансивер волоконной оптики

?Категория продукта: Цифровая HD видеооптическая система передачи по волоконной оптике

?

Описание продукта

1.??Обзор

1-канальный видео DVI, стереоаудио 1 канала, данные RS232 1 канала, 10-битная цифровая кодировка видео и несжатый формат

?

2. Особенности

???1-канальный DVI по одному волоконному каналу

???Стереоаудио 1 канала со спрямленной передачей

???Данные RS232 1 канала с передачей

???10-битная цифровая кодировка видео и технология несжатой передачи

??? Используется для долгосрочной передачи в системах промышленного мониторинга и на больших площадках и т.д.

??? Подключение и работа ?плаг и играй?, без настройки и обеспечивает вывод изображения высокого качества

??? Питание и индикаторы других параметров позволяют контролировать состояние системы

??? Синхронная оптика

??? Автоматическое распознавание формата входного видео, выход приемника соответствует видеостандарту отрасли

??? Используется технология преобразования питания DC-DC, эффективно противостоит помехам в электропитании

?

3.? Технические характеристики

a) Видео

Канал: 1

Формат: RGB с отдельными синхронизациями H и V

Уровень входного сигнала: 0,7Вп-п

Уровень выходного сигнала: 0,7Вп-п

Разрядность цифрового сигнала: 10 бит

Разрешение:

?640X480 при 70 кадрах/сек???????? ?1920X1080 при 25 кадрах/сек

?1024X768 при 60 кадрах/сек??????? ?800X600 при 70 кадрах/сек

?1600X1200 при 30 кадрах/сек?????? ? 1280X1024 при 30 кадрах/сек

?720X576 при 50 кадрах/сек??????? ?720X480 при 60 кадрах/сек

?1440x900 при 30 кадрах/сек???????? ?1280X720 при 30 кадрах/сек

?1680x1050 при 30 кадрах/сек??????? ?1400 x1050 при 30 кадрах/сек

?1360x768 при 30 кадрах/сек

Подключение: HD-15 (опционально DVI-I)

b)?Аудио

Канал: одиночный

Уровень входного/выходного сигнала: 5Вп-п, неравновесный

Подключение: стандартный стереофонический разъем наушников 3,50 мм

c)?Индикатор RS232

Интерфейс ввода/вывода: стандартный разъем RS232 с 9 отверстиями

Скорость сигнала: ≥115200 бит/с

Уровень сигнала: стандартный уровень RS232

d)?Индикатор переключателя

Тип входа: контакты с шагом 5.08 мм Phoenix, выход переключающего контакта

Тип выхода: контакты с шагом 5.08 мм Phoenix, выход переключающего контакта, мощность 24 В постоянного тока/1 А

Скорость реакции: ≥0.1 секунды

e)?Оптика

Оптическое волокно: стандарт 1000BASE_LX IEEE802.3z

Тип: 1 однорежимный/код

Длина волны: 1310 нм

Мощность передачи: -9.5~-3 дБм, средняя мощность при 850 нм

Чувствительность приемника: -23 дБм средняя мощность при 850 нм

Амплитуда модуляции на выходе: 180 мкВт

Амплитуда модуляции на входе: ≤15 мкВт

Относительная сила сигнала от: -11 дБ/Гц

Потери возврата: ≤10 дБ

Скорость передачи бит: 240 МГц~1.65 ГГц

Дистанция передачи: 1 м~20 км однорежимный

f)?Индекс питания и окружающей среды

Самостоятельная мощность: 5 Вт

Напряжение питания: 9-12 В

Блок питания: 220 В переменного тока на 12 В постоянного тока/1 А

Рабочая температура: от -40°C до +70°C

Температура хранения: от -40°C до +80°C

Относительная влажность: < 95% (без конденсации)

?

4. Применение

Передатчик видеосигнала с удалённого телемобильного автомобиля/грузовика;

Передатчик видеосигнала с камер студии вещания;

Долгосрочная передача сигналов;

Телевещание/видеоконференции;

Подключение проектора в конференц-зале;

Трансляция в медицинских/хирургических комнатах;

Видеосвязи на небольших корпоративных территориях.?

?

?

?

?

5. Информация о заказе

? DVI оптический транизceiver

HC3611B-T ???

VGA Цифровой видеооптический передатчик, 1-канальный вход DVI видео, 1-канальный вход стереоаудио и 1-канальные данные RS232, одноканальный режим, одиночная волоконная линия, волоконный соединитель SC/PC, разъем наушников, интерфейс RS232, стандартная дальность 20 км, автономный тип

HC3611B-R ???

VGA Цифровой видеооптический приемник, 1-канальный выход DVI видео, 1-канальный выход стереоаудио и 1-канальные данные RS232, одноканальный режим, одиночная волоконная линия, волоконный соединитель SC/PC, разъем наушников, интерфейс RS232, стандартная дальность 20 км, автономный тип

?
