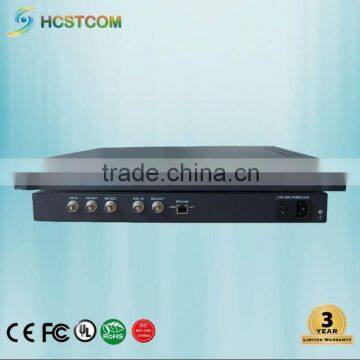

Адаптер двусторонней связи ASI - DS3

Технические характеристики

Название продукта: Двунаправленный адаптер ASI в DS3

Каталог продукции: Цифровые шлюзы/адаптеры/мультиплексоры

?

1. Обзор

Двунаправленный адаптер ASI в DS3 используется для фронтальных интерфейсных устройств DVB и SDH, для DS3-трансмиттера на отправляющей стороне программы, позволяя преобразовать поток TS формата MPEG 2 в поток DS3 для передачи; для DS3-приемника на принимающей стороне программы, позволяя преобразовать поток DS3 в оборудовании передачи обратно в поток TS формата MPEG 2

?

2. Особенности

? Поддержка ASI-DS3, DS3-ASI, двунаправленная передача и адаптация

? Сглаживание колебаний PCR

? Прозрачная передача, без обработки адаптации через АТМ, прямое отображение кадра DS3

? Индикация рабочего аварийного сигнала

? Входной/выходной поток для потока передачи MPEG-2

? Структура кадра DS3 полностью соответствует ITU-T G.752, ITU-T G.804

? Передача выходного DS3 составляет 44.736 Мбит/с

? Прием входного DS3 составляет 44.736 Мбит/с

? Физический интерфейс сигнала DS3 соответствует стандарту ITU-T G.703

? Панели светодиодов показывают индикатор рабочего состояния

? Поддержка сетевого управления SNMP, легко осуществлять централизованное управление несколькими устройствами

3. Технические характеристики

?

?

Интерфейс DS3

Стандарт входного сигнала G.703

Розетка: BNC; импеданс: 75 Ом

Формат: 188 или 204 байта

Скорость данных: E3/DS3 без формата кадра (34.368 Мбит/с/44.736 Мбит/с)

Выход с петлей

Розетка: BNC; импеданс: 75 Ом

?

?

?

Интерфейс ASI

Входной интерфейс: 2-канальный DV, стандартный интерфейс ASI

Соединитель: BNC; импеданс: 75 Вт

Стандарт TS: ISO13818-1

Эффективная скорость входа: макс. 214 Мбит/с (каждая канала)

Формат пакета TS: 188/204 байта (автоматическое распознавание)

Режим входа TS: равномерный / пакетный всплеск / нерегулярный

Интерфейс сетевого управления

Интерфейс Ethernet: Ethernet IEEE802.3, интерфейс RJ45

Протокол программного обеспечения: UDP/IP

Сохранение состояния после отключения питания

Сохраняется последнее использованное состояние, кодировщик восстанавливает питание и может автоматически и корректно запускаться

Требования к радиационному уровню и безопасности

Соответствует стандартам GB13837-92 и GB8898-88

Условия эксплуатации

Температура эксплуатации

0°C~+45°C

Средний расход энергии

10.5 Вт

Относительная влажность

10-90%

Среднее время бесперебойной работы

>100000 часов

Физические характеристики

Размеры

44.5 мм (высота, 1U)×483 мм (ширина, 19″)×410 мм (глубина)

Вес (кг)

4.5 кг

?

4. Управление сетью
