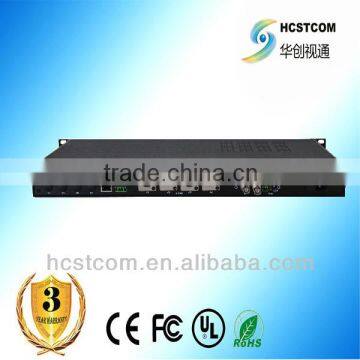

Телевзионный видеопередатчик и видеоприемник по оптоволоконному каналу

Место производства	Beijing, China		Название бренда	Hcstcom
Модельный номер	HC2000

Технические характеристики

1. Передающий и приемный устройства телевизионного видео по оптоволоконному кабелю
2. Аналоговый аудио
3. 0-120 км
4. FC/PC, XLR
5. FCC CE RoHS

Название продукта: Передающий и приемный устройства телевизионного видео по оптоволоконному кабелю

?Категория продукта: Система волоконно-оптической передачи аудио- и видеосигналов для вещания

Введение о продукте

1. Обзор

Серия HC2000 специально разработана для аналоговой аудиопередачи в вещании, имеет балансный вход/выход и может синхронно передавать 8 каналов прямого и 8 каналов обратного аналогового аудиосигнала

2. Особенности

? 24-битовая квантование, полностью цифровая, без сжатия, без повреждений, точка-точка или мультиточечная волоконно-оптическая передача аналогового аудио- и видеосигнала для вещания

? Полностью поверхностная монтажная технология, промышленный дизайн, высокая надежность, среднее время работы более 100000 часов

? Поддержка горячей замены с питанием

? Поддержка регенератора сигнала без потерь

? С цепью исправления ошибок, а также способностью противостоять импульсному интерференции

? Супер оптический динамический диапазон, не требует регулировки при использовании

? Оптические коннекторы FC/PC, максимальная дистанция может достигать более 100 км без регенератора

? 8-канальный прямой и 8-канальный обратный аналоговый аудиосигнал могут быть одновременно переданы по оптоволоконному кабелю

? Стандартная стойка 19 дюймов, 1U

3. Технические характеристики

a) Аудио

Входное/выходное сопротивление: 600 Ом, сбалансированное

Входной/выходной интерфейс: XLR

Максимальный уровень входного/выходного сигнала: +15 дБу

Частотная характеристика: 20 Гц - 20 кГц, ±0,1 дБ

Отношение сигнал/шум: > 85 дБ (взвешенное по шкале А)

Общая коэффициент искажения с шумом: < 0,01% при 1 кГц

Межканальное перекрестное влияние: < -90 дБ

b) Оптика

Длина волны: многомодовый 850нм/1300нм, одномодовый 1310нм/1550нм

Соединитель: FC/PC

Мощность передачи: +3 ~ -15дБм

Чувствительность приемника: -28дБм

c) Другое

Среднее время бесперебойной работы: >100000 часов

Температура эксплуатации: -40°C ~ +70°C

Влажность: 0~95% без конденсата

Вес: около 3кг

Габариты: стандартный 19-дюймовый, 1U стойка для монтажа, 482.6мм×44.5мм×230мм

Питание: 95~240В/переменный ток, 50/60Гц, 500мА

4. Применение

Дальнодоступная передача видео из мобильных студий/автомобилей;

Передача видео с камер студии передач;

Дальняя передача сигналов;

Телевидение/видеоконференции;

Подключение проекторов в аудиториях;

Трансляция в медицинских/хирургических помещениях;

Видеосвязи на небольших корпоративных территориях

5. Информация о заказе

?

TV видео передатчик и приемник по оптоволоконному каналу

?

HC2000-T

?

Вход аудиосигнала вещания на 1-8 каналов, однородный режим, одиночное волокно, коннектор волоконного кабеля FC/PC, аудиоинтерфейс XLR (RCA по выбору), стандартный дальность передачи 20 км (0-120 км по выбору), автономный или установка в стойку 1U

?

HC2000-R

?

Выход аудиосигнала вещания на 1-8 каналов, однородный режим, одиночное волокно, коннектор волоконного кабеля FC/PC, аудиоинтерфейс XLR (RCA по выбору), стандартный дальность передачи 20 км (0-120 км по выбору), автономный или установка в стойку 1U

?

?

?

a) Односторонняя аналоговая аудиооптоволоконная система передачи

?

HC-2002 2-канальная аналоговая аудиооптоволоконная система передачи вещания

?

HC-2004 4-канальная аналоговая аудиооптоволоконная система передачи вещания

?

HC-2006 6-канальная аналоговая аудиооптоволоконная система передачи вещания

?

HC-2008 8-канальная аналоговая аудиооптоволоконная система передачи вещания

?

b) Бидirectional аналоговая аудио оптическая система передачи

?

HC-2022 2-канальная система передачи аналогового аудио с прямым и 2-канальной обратной трансляцией

?

HC-2024 4-канальная система передачи аналогового аудио с прямым и 2-канальной обратной трансляцией

?

HC-2044 4-канальная система передачи аналогового аудио с прямым и 4-канальной обратной трансляцией

?

HC-2026 6-канальная система передачи аналогового аудио с прямым и 2-канальной обратной трансляцией

?

HC-2046 6-канальная система передачи аналогового аудио с прямым и 4-канальной обратной трансляцией

?

HC-2066 6-канальная система передачи аналогового аудио с прямым и 6-канальной обратной трансляцией

?

HC-2028 8-канальная система передачи аналогового аудио с прямым и 2-канальной обратной трансляцией

?

HC-2048 8-канальная система передачи аналогового аудио с прямым и 4-канальной обратной трансляцией

?

HC-2068 8-канальный прямой и 6-канальный обратный аналоговый аудио-трансмиссионный систем для радиовещания

?

HC-2088 8-канальный прямой и 8-канальный обратный аналоговый аудио-трансмиссионный систем для радиовещания

?

?

?

6. Успешные кейсы

?

Успешные кейсы (частичный список)
№	КОНЕЧНЫЙ ПОЛЬЗОВАТЕЛЬ	Проект или приложение	Рекомендуемые продукты
1	Harbin TV	Директ и репертажи	Аудио-видео-трансиверы широковещательного качества
2	Shenyang TV	Трансляция вокальных концертов и вечерних мероприятий	Аудио-видео-трансиверы широковещательного качества
3	Chongqing TV	Трансляция грандиозного вечернего мероприятия в честь юбилея Чжунцинского университета

Транссиверы АВ широковещательного качестваТранссивер серии HD-SDI4HNTVВнешняя грандиозная развлекательная прямое вещаниеТранссиверы АВ широковещательного качестваТранссивер серии HD-SDI5SCTVПрямое вещание канала 5Транссиверы АВ широковещательного качества6AHTVВнешнее прямое вещаниеТранссивер серии HD-SDI7SinopecHD видеоконференция и совещаниеТранссивер серии HD-SDI8Academy of Armored Force Engineering,HD видеоконференция и совещаниеТранссивер серии HD-SDIУспешные зарубежные кейсы (частичный список)№страныРасположение и применениеРекомендуемые продукты1РоссияИркутская область, вещаниеТрансиверы аудио-видео широковещательного качества2РоссияХМАО, Няган, вещаниеТрансиверы аудио-видео широковещательного качества3ГерманияСаксония, видеопередача на большие экраныТрансиверы серии HD-SDI4МонголияНациональная радиостанцияТрансиверы аудио-видео широковещательного качества5АвстралияКвинсленд, видеопередачаТрансиверы серии VGA6ПакистанИсламабад, SD-видеопередача ПТВТрансиверы серии SD-SDI7ИранИсфахан, наблюдениеТрансиверы для наблюдения

?

?

?

?

?
